Tipe kering vs. Transformator Minyak: Panduan Perbandingan Komprehensif (Edisi 2025)

Sebagai komponen penting dari sistem daya, pilihan antara transformer tipe kering dan oli secara signifikan memengaruhi keamanan catu daya dan efisiensi biaya. Panduan ini menganalisis perbedaan struktural, kinerja, dan aplikasi mereka untuk membantu Anda membuat keputusan yang tepat.

I. Perbedaan Inti

1. Desain & Insulasi

• Transformer tipe kering:

• Insulasi: Pengecoran resin epoksi atau isolasi padat non-dikapsulasi (misalnya, kertas Nomex).

• Struktur: inti/belitan yang terlihat dengan bushing karet silikon.

• Transformer yang diimers minyak:

• Insulasi: Minyak ester mineral atau sintetis; sepenuhnya terendam dalam tangki.

• Struktur: Tangki tertutup dengan bushing porselen.

2. Rentang Kapasitas & Tegangan

Ii. Perbandingan Kinerja & Biaya

1. Kapasitas Pendinginan & Kelebihan

• Efisiensi Pendinginan:

• Jenis kering: Pendinginan udara alami/paksa (efisiensi terbatas).

• Immersed oli: Sirkulasi oli (lebih unggul untuk beban tinggi yang berkelanjutan).

• Toleransi Kelebihan:

• Jenis kering: ≤1.5x kapasitas pengenal (jangka pendek).

• Minyak-immersed: 30% kelebihan beban selama 1 jam.

2. Biaya & Pemeliharaan

AKU AKU AKU. Skenario Aplikasi

1. Kasing Penggunaan Jenis Kering

• Keselamatan kebakaran: rumah sakit, kereta bawah tanah, gedung pencakar langit (epoksi tahan api).

• Batasan ruang: ruang bawah tanah, gardu kompak (ukuran 20% lebih kecil).

• Zona Ekso-Sensitif: Desain bebas minyak sesuai dengan ROHS.

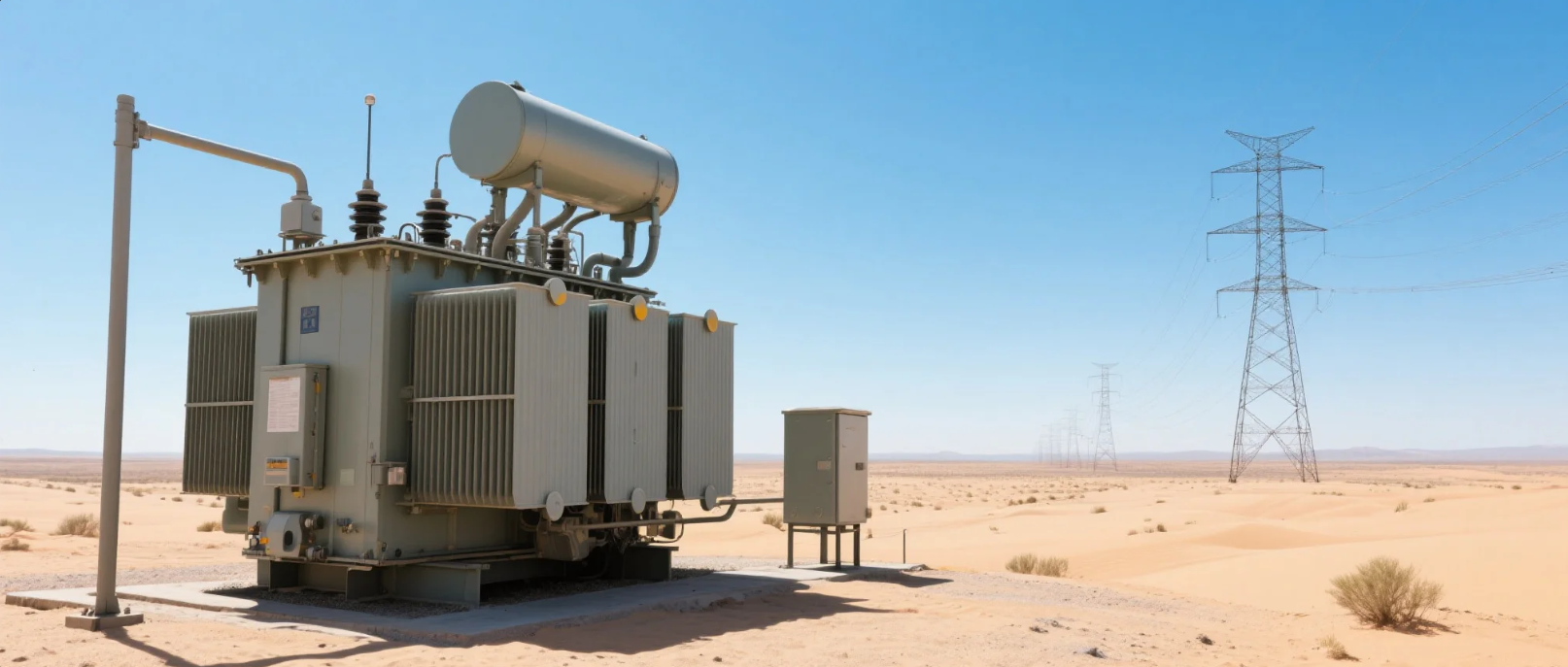

2. Skenario pilihan yang dimeram

• Kebutuhan Daya Tinggi: Tanaman Termal, Taman Industri (≥10MVA).

• Lingkungan Lembab: Daerah Pesisir, Tambang (Minyak menolak kelembaban).

• Iklim Ekstrim: Kinerja Stabil pada -40 ° C hingga 45 ° C.

Iv. Alur kerja seleksi

• Tentukan persyaratan: Jenis beban (kontinu/kejut/harmonik), lingkungan (kelembaban/ruang).

• Hitung kapasitas: S = daya beban (kW) / faktor daya.

• Fitur Pencocokan:

• Keamanan Kebakaran → Jenis Kering (Seri SCB)

• Kapasitas Tinggi/Tegangan → Bermerim Minyak (Seri S13-M)

• Biaya-manfaat: jangka panjang → tipe kering (TCO rendah); jangka pendek → oli-immersed (capex rendah).

V. Tren & Inovasi

• Jenis kering:

• Pemantauan Cerdas: Sensor yang mendukung IoT (misalnya, Siemens Coolblue).

• Tegangan Tinggi: Model 66kV eksperimental untuk ladang angin lepas pantai.

• Immersed minyak:

• Peningkatan Eco: β-oil (titik api ≥300 ° C) menggantikan minyak mineral.

• Desain kompak: Tangki bergelombang yang disegel (15% jejak yang lebih kecil).

Kesimpulan
Transformator tipe kering dan oli yang dimerimasi hidup berdampingan sebagai solusi komplementer. Dengan peraturan pengetatan (misalnya, Eu Tier 3), tipe kering mendominasi sektor komersial, sementara yang diimmer minyak tetap penting untuk infrastruktur energi. Untuk seleksi optimal, menyeimbangkan spesifikasi teknis dengan biaya siklus hidup, dan berkonsultasi dengan para ahli untuk solusi yang disesuaikan.
