Produsen Trafo Tegangan Tinggi Terendam Minyak: Daftar Periksa Kualifikasi Pabrik

Panduan Pengadaan Luar Negeri dan Verifikasi Kualifikasi Pabrik Trafo Tegangan Tinggi Terendam Minyak

Dengan percepatan transisi energi global dan pertumbuhan beban listrik industri yang berkelanjutan, transformator daya tegangan tinggi , sebagai pusat inti jaringan transmisi dan distribusi tenaga listrik, tidak dapat melakukan kompromi apa pun dalam hal stabilitas dan keamanannya. Untuk pembeli luar negeri dan kontraktor EPC, menghadapi banyak produsen trafo di pasar, bagaimana mereka dapat membangun sistem evaluasi pemasok yang terstandarisasi dan ketat?

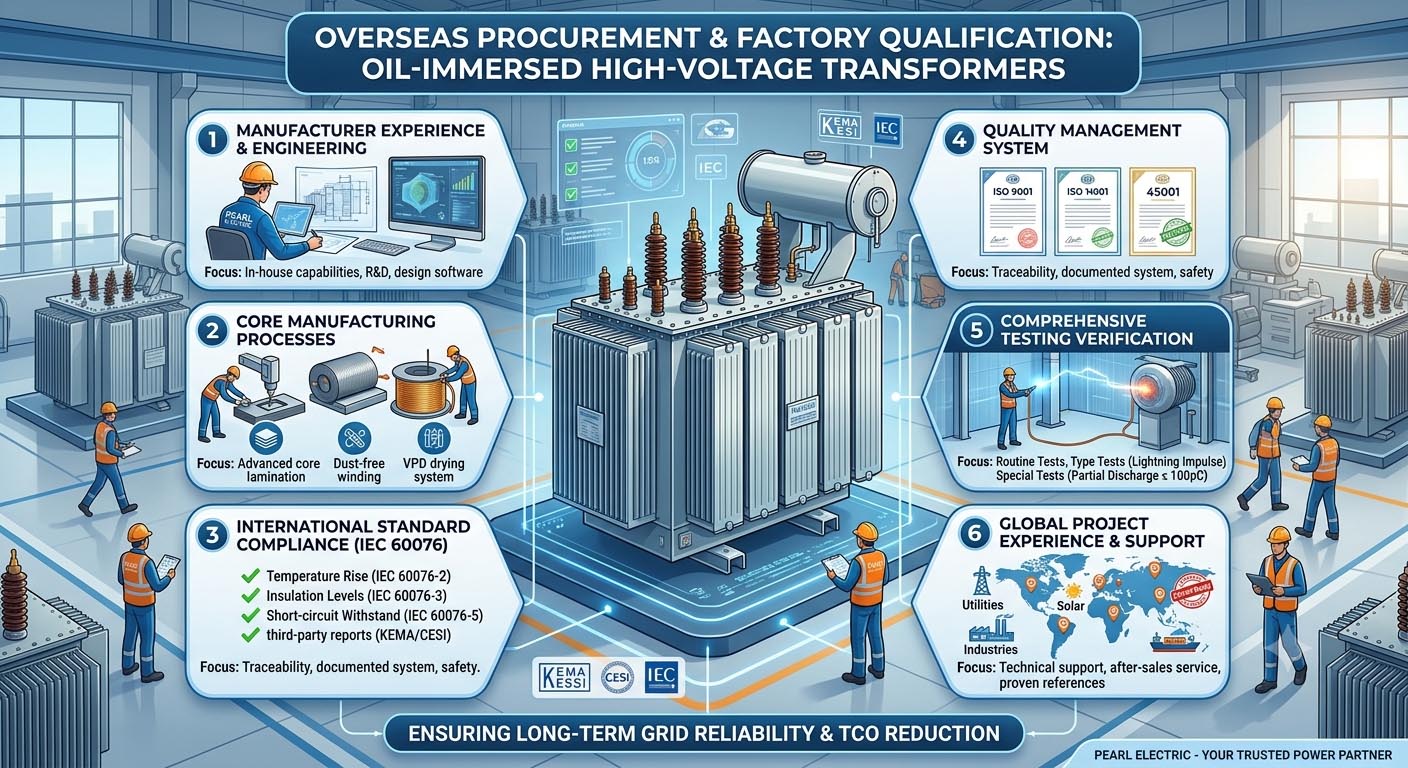

Artikel ini, memanfaatkan latar belakang manufaktur profesional Pearl Electric, akan memberikan "Daftar Periksa Verifikasi Kualifikasi Pabrik Transformator Tegangan Tinggi Terendam Minyak" yang terperinci dari tiga dimensi inti: penentuan posisi merek, kepatuhan standar internasional IEC, dan pengujian utama.

Verifikasi Pengalaman Produsen dan Kemampuan Teknik

Produsen trafo sejati harus memiliki kemampuan internal yang lengkap daripada terlalu bergantung pada outsourcing. Penilaian Kemampuan Pada verifikasi tahap pertama, produsen trafo tegangan tinggi yang unggul tidak hanya memerlukan jalur perakitan dasar, namun juga memerlukan keahlian desain teknik yang mendalam dan kemampuan layanan yang disesuaikan.

1. Kemampuan R&D dan Kustomisasi Profesional

Trafo tegangan tinggi (biasanya mengacu pada 110kV/220kV ke atas) sering kali disesuaikan menurut lingkungan proyek tertentu, seperti lingkungan kabut garam tinggi di pesisir, area dataran tinggi, atau beban industri yang ekstrem. Penilaian harus fokus pada verifikasi apakah tim desain mereka memiliki sistem perangkat lunak untuk penghitungan medan elektromagnetik, analisis tegangan, dan simulasi konduksi panas.

2. Proses Manufaktur Inti dan Lingkungan Lokakarya

Proses Laminasi Inti: Periksa apakah lembaran baja silikon berorientasi butiran canai dingin dengan permeabilitas tinggi dan kerugian rendah digunakan, dan apakah jalur geser otomatis tersedia untuk memastikan akurasi laminasi dan mengontrol kehilangan tanpa beban (P ₀).

Bengkel Isolasi Belitan: Penggulungan kumparan trafo tegangan tinggi harus dilakukan di bengkel tertutup dengan suhu, kelembapan, dan kondisi bebas debu yang konstan. Partikel debu dapat dengan mudah menjadi bahaya tersembunyi dari pelepasan sebagian selama pengoperasian di masa mendatang.

Proses Pengeringan Transformator: Periksa apakah sistem Pengeringan Fase Uap (VPD) tingkat lanjut telah diinstal. Dibandingkan dengan pengeringan udara panas tradisional berdurasi lama, VPD dapat secara ketat mengontrol kadar air internal komponen insulasi hingga ≤0,5%, sehingga secara signifikan meningkatkan masa pakai insulasi.

Daftar Periksa Pabrik (Bagian Satu): Produksi dan Lokasi

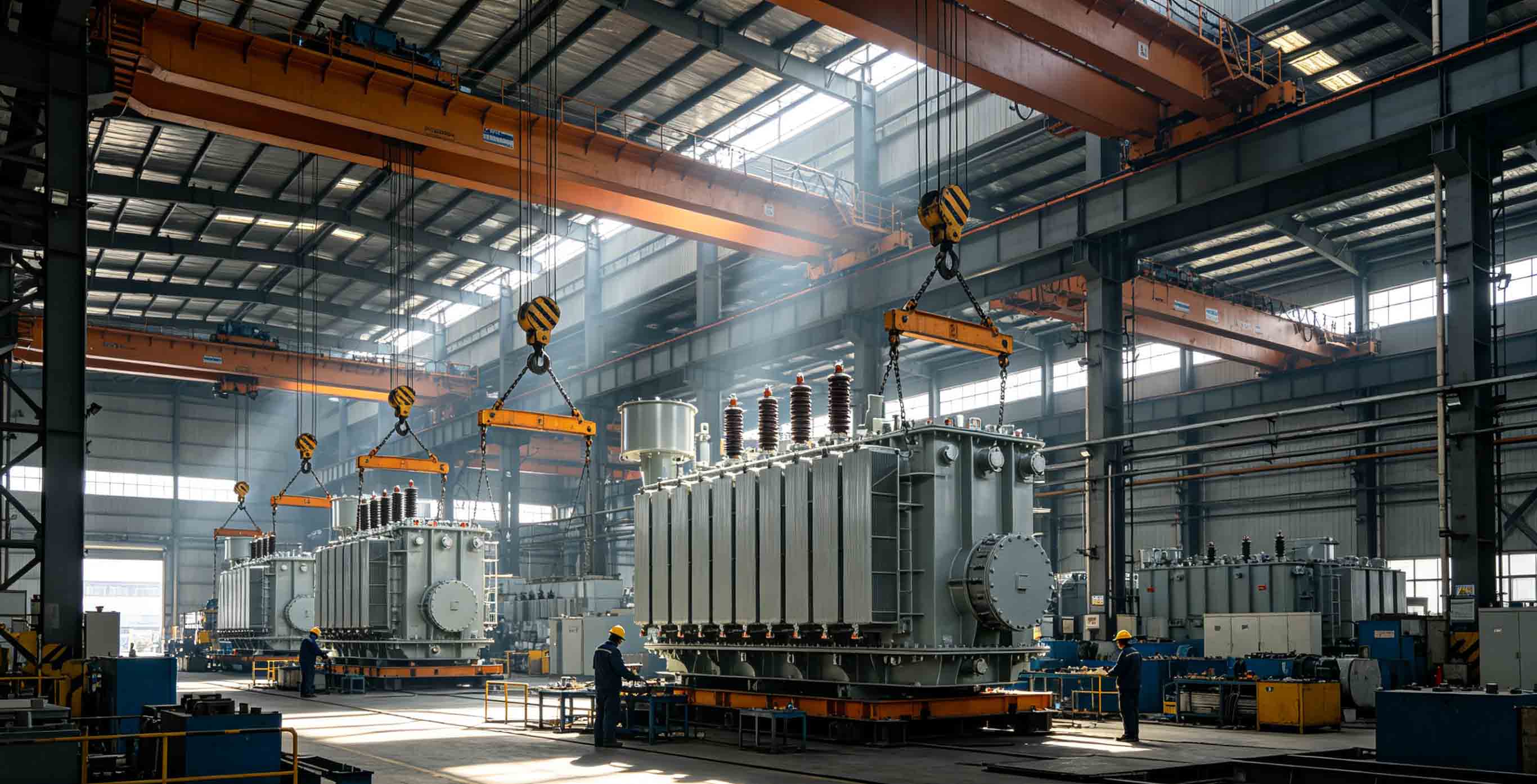

Pabrikan memiliki pabrik industri berat sendiri dan memiliki kemampuan derek untuk mengangkat trafo besar.

Bengkel penggulungan dan insulasi memiliki catatan pemantauan pemurnian udara dan suhu serta kelembapan yang independen.

Peralatan proses utama (seperti sistem pengeringan fase uap dan mesin geser lembaran baja silikon otomatis) adalah aset milik pabrikan dan tidak dialihdayakan.

Sebagai produsen trafo terendam minyak yang mapan, Pearl Electric menyediakan manufaktur terintegrasi penuh untuk trafo daya hingga kelas tegangan ekstra tinggi, melayani gardu induk, proyek energi terbarukan, pabrik industri, dan pengembangan infrastruktur di seluruh dunia.

Tinjauan Kepatuhan Standar Internasional yang Ketat

Kepatuhan terhadap standar adalah kunci untuk memasuki pasar internasional. Untuk trafo tegangan tinggi terendam oli, sistem standar yang paling banyak digunakan dan resmi secara global adalah IEC 60076 (rangkaian standar untuk trafo daya). Tinjauan kepatuhan memerlukan perbandingan item per item dengan persyaratan setiap bagian:

1. Batas Kenaikan Suhu (IEC 60076-2): Di bawah beban pengenal, kenaikan suhu belitan transformator, inti, dan minyak isolasi harus memenuhi standar. Misalnya, untuk bahan insulasi Kelas A, pada suhu lingkungan tertentu, kenaikan suhu rata-rata belitan umumnya tidak boleh melebihi 65K, dan kenaikan suhu oli atas tidak boleh melebihi 60K. Pabrikan harus memberikan perhitungan verifikasi desain yang sesuai.

2. Tingkat Isolasi dan Pengujian Dielektrik (IEC 60076-3): Bagian ini menentukan tegangan ketahanan yang harus ditahan transformator pada setiap tingkat tegangan. Selama proses verifikasi, perlu untuk memeriksa apakah parameter tegangan tahan impuls petir (BIL) transformator dan tegangan tahan frekuensi daya (ACSD/ACLD) sepenuhnya memenuhi persyaratan perlindungan tegangan lebih dari jaringan listrik lokal.

3. Kemampuan menahan hubung singkat (IEC 60076-5): Ketika terjadi korsleting pada jaringan listrik eksternal, kumparan transformator akan mengalami tekanan elektromekanis yang sangat besar. Pabrikan harus menyediakan perhitungan kekuatan mekanik hubung singkat untuk produk dengan peringkat kapasitas/tegangan yang serupa atau sebanding, atau laporan pengujian jenis kemampuan ketahanan hubung singkat yang dikeluarkan oleh laboratorium pihak ketiga yang terakreditasi secara internasional (seperti KEMA, CESI, dll.).

Pearl Electric memproduksi trafo sesuai dengan persyaratan IEC dan juga mendukung kustomisasi pelanggan berdasarkan ANSI/IEEE atau standar regional lainnya.

Tinjau Sistem Manajemen Mutu

Pabrikan yang andal harus beroperasi berdasarkan sistem manajemen mutu yang terdokumentasi yang mencakup setiap tahap produksi.

Sertifikasi penting meliputi:

Manajemen Mutu ISO 9001

Manajemen Lingkungan ISO 14001

ISO 45001 Kesehatan & Keselamatan Kerja

Sistem ini memastikan ketertelusuran mulai dari bahan mentah hingga pengiriman akhir.

Inti Kualitas: Verifikasi Pengujian Komprehensif

"Pengujian adalah standar penting untuk memverifikasi kualitas produk." Produsen transformator tegangan tinggi terendam oli yang memenuhi syarat harus memiliki ruang pengujian tegangan tinggi terlindung yang lengkap di pabriknya. Selama audit di lokasi, tim pembelian harus meninjau secara menyeluruh tiga kategori pengujian berikut:

1. Pengujian Rutin - Wajib untuk setiap trafo yang keluar dari pabrik

Pengukuran Resistensi DC Berliku: Memverifikasi kualitas pengelasan sambungan belitan dan status kontak pengubah tap.

Rasio Tegangan dan Penentuan Penandaan Grup Koneksi: Memastikan kesalahan rasio putaran transformator berada dalam kisaran standar yang diijinkan (biasanya ≤±0,5%).

Resistansi Isolasi, Rasio Penyerapan, dan Faktor Kerugian Dielektrik (tan δ) Pengukuran: Memberikan penilaian awal terhadap penyerapan kelembaban insulasi secara keseluruhan.

Pengukuran Kerugian: Secara akurat mengukur kerugian tanpa beban dan beban, yang terkait langsung dengan indikator efisiensi energi dan emisi karbon selama pengoperasian.

2. Tes Ketik - Validasi Pertama dari jenisnya

Uji kenaikan suhu: Memverifikasi efisiensi pembuangan panas radiator/sistem pendingin dalam pengoperasian beban penuh secara terus-menerus.

Uji impuls petir: Mensimulasikan kemampuan ketahanan isolasi transformator ketika disambar petir atmosfer.

3. Tes Khusus

Pengukuran Pelepasan Sebagian: Ini adalah indikator non-destruktif paling penting untuk mengevaluasi umur isolasi transformator tegangan tinggi. Menurut standar tinggi, pada tegangan uji 1,58U _m / √3, pelepasan sebagian harus dikontrol secara ketat hingga ≤ 100pC (tergantung pada level tegangan spesifik). Semakin rendah debitnya, semakin murni sistem isolasinya, dan semakin rendah kemungkinan kerusakan di masa depan.

Menilai Pemilihan Bahan

Kinerja transformator sangat bergantung pada kualitas material.

Produsen berkualitas tinggi menggunakan:

Baja silikon berorientasi butiran canai dingin

Gulungan tembaga dengan konduktivitas tinggi

Isolasi selulosa premium

Oli trafo berkualitas

Tangki baja struktural berkekuatan tinggi

Ketertelusuran material juga sama pentingnya untuk pemeliharaan jangka panjang.

Konfirmasikan Pengalaman Proyek Global

Pengalaman di berbagai negara menunjukkan kemampuan pabrikan untuk memenuhi berbagai standar jaringan listrik dan kondisi lingkungan.

Carilah proyek yang telah selesai yang melibatkan:

Gardu utilitas

Pembangkit listrik tenaga surya

Ladang angin

Fasilitas industri

Operasi penambangan

Distribusi listrik perkotaan

Pusat data

Referensi internasional juga menunjukkan kemampuan logistik dan ekspor yang kuat.

Periksa Dukungan Teknis dan Layanan Purna Jual

Produsen harus mendukung pelanggan sebelum, selama, dan setelah pengiriman.

Layanan profesional biasanya meliputi:

• Pemilihan transformator

• Konsultasi teknis

• Persetujuan menggambar

• Dukungan saksi FAT

• Panduan instalasi

• Bantuan komisioning

• Pasokan suku cadang

• Rekomendasi pemeliharaan jangka panjang

Dukungan teknis yang kuat mengurangi risiko proyek dan meminimalkan waktu henti.

Mengapa Memilih Mutiara Listrik?

Pearl Electric telah memproduksi trafo tegangan tinggi terendam minyak untuk aplikasi utilitas dan industri global selama beberapa dekade. Perusahaan ini menggabungkan teknologi manufaktur canggih, kepatuhan IEC yang ketat, dan pengujian pabrik yang komprehensif untuk menghasilkan trafo yang andal untuk lingkungan pengoperasian yang menuntut.

Keuntungan utama meliputi:

• Pembuatan trafo tingkat utilitas

• Rekayasa yang sesuai dengan IEC

• Selesaikan pengujian penerimaan pabrik (FAT)

• Fasilitas produksi otomatis modern

• Solusi trafo yang disesuaikan

• Pengalaman ekspor global

• Rekayasa profesional dan dukungan purna jual

Bagi kontraktor EPC internasional, utilitas, dan pengembang energi terbarukan, memilih produsen berpengalaman dengan sistem kualitas yang terbukti sangat penting untuk memastikan keandalan jaringan listrik dalam jangka panjang.

Kesimpulan: Memilih Mitra Kekuatan Jangka Panjang yang Dapat Dipercaya

Pengadaan trafo tegangan tinggi terendam minyak tidak hanya fokus pada harga komersial awal, namun juga memperhatikan total biaya kepemilikan (TCO) selama siklus hidup 20 hingga 30 tahun. Dengan menggunakan daftar periksa kualifikasi pabrik yang disesuaikan ini untuk menilai secara komprehensif positioning merek pabrikan, kepatuhan standar IEC, dan kemampuan pengujian inti, risiko teknis dapat disaring dari sumbernya.
