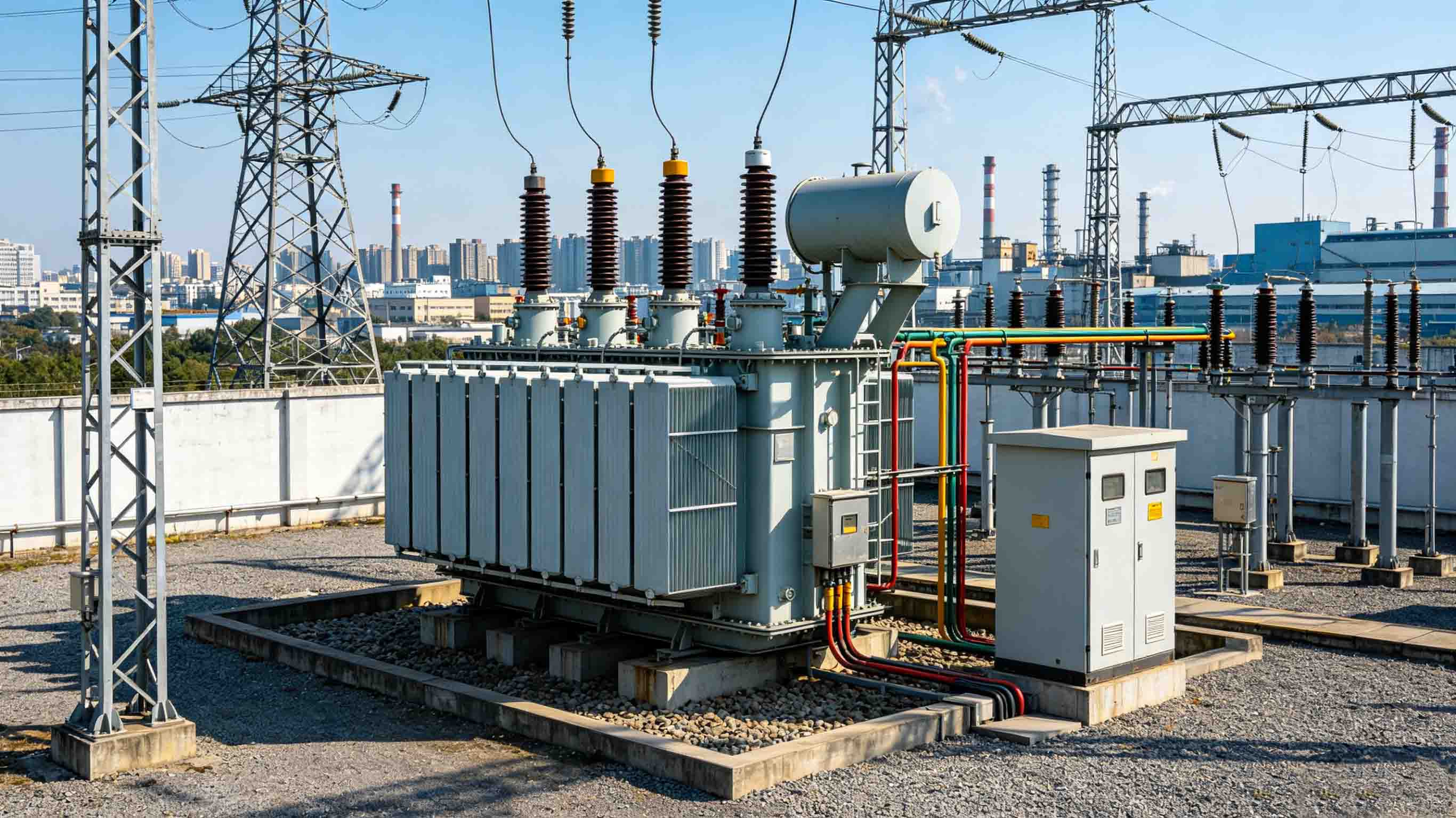

Dengan perluasan jaringan transmisi tenaga listrik yang berkelanjutan untuk mendukung integrasi jaringan energi terbarukan, pengembangan industri, dan distribusi tenaga listrik antar wilayah, trafo listrik terendam minyak 230kV , sebagai pusat inti dari sistem transmisi dan distribusi tenaga listrik, secara langsung mempengaruhi keselamatan seluruh jaringan listrik melalui stabilitas dan efisiensi operasionalnya. Untuk memenuhi persyaratan transmisi daya yang ketat, transformator harus memiliki kekuatan listrik, kekuatan mekanik, dan stabilitas termal yang sangat tinggi. Artikel ini akan fokus pada proses manufaktur lanjutan trafo daya tegangan tinggi dan menganalisis secara mendalam spesifikasi teknis utama dan persyaratan manufaktur trafo daya terendam oli 230kV dari aspek inti, belitan, dan struktur insulasi.
Inti transformator bertanggung jawab untuk mentransmisikan fluks magnet. Desain dan materialnya secara langsung menentukan kehilangan tanpa beban dan tingkat kebisingan transformator, sekaligus meminimalkan kehilangan energi. Karena kehilangan inti terjadi terus menerus selama pengoperasian, optimalisasi kinerja inti secara langsung meningkatkan efisiensi transformator dan mengurangi biaya pengoperasian.

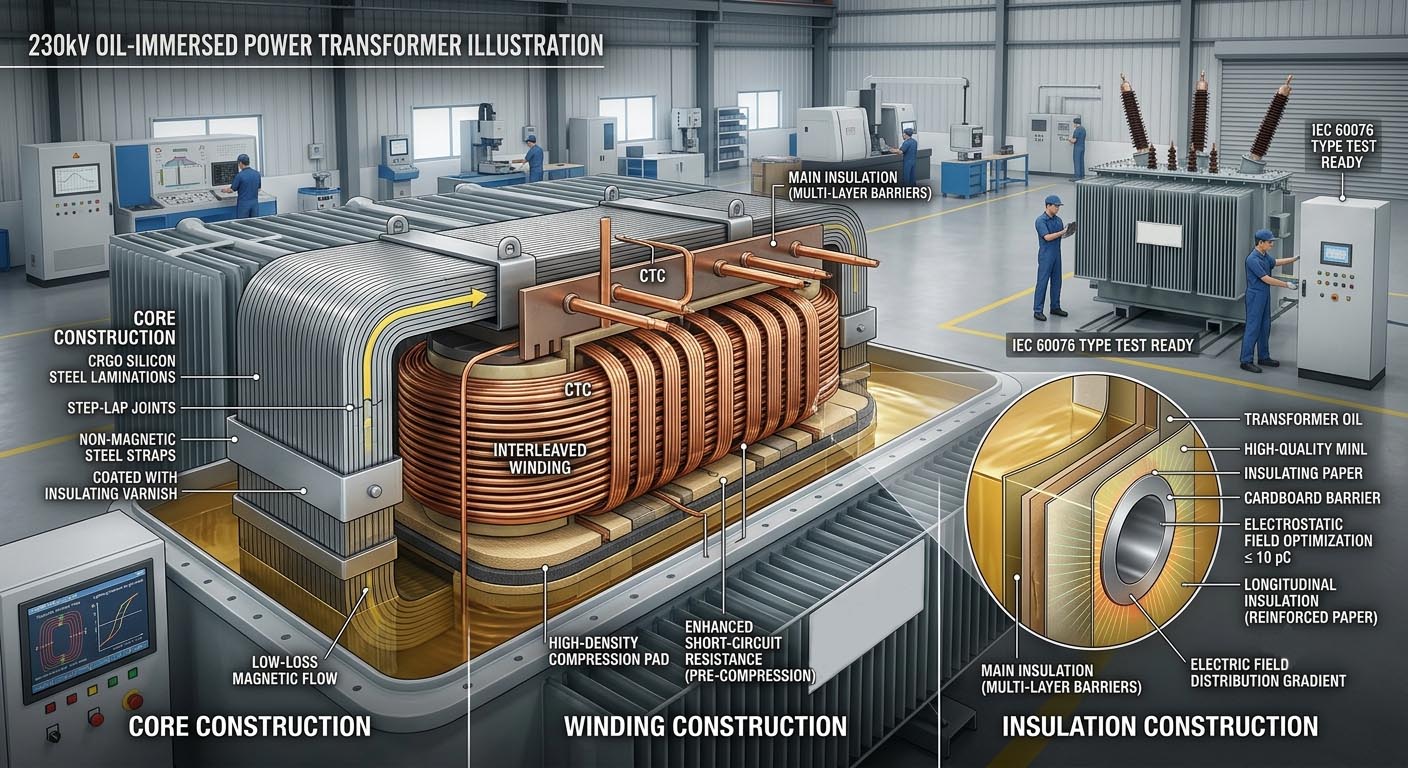

Untuk 230kV transformator tegangan tinggi , desain inti harus memenuhi standar proses yang sangat tinggi:
Inti harus menggunakan lembaran baja silikon berorientasi butiran canai dingin (CRGO) dengan permeabilitas tinggi, kehilangan rendah, berkualitas tinggi, dan menjalani proses geser memanjang dan melintang yang tepat untuk memastikan tepi bebas duri, sehingga mengurangi kerugian arus eddy lokal.
Untuk meminimalkan hambatan magnet pada sambungan, inti transformator 230kV biasanya menggunakan proses laminasi berlapis langkah. Struktur ini secara signifikan mengoptimalkan distribusi fluks magnet, mengurangi arus tanpa beban dan kehilangan tanpa beban transformator sebesar 10% hingga 15%, sekaligus secara efektif menekan kebisingan elektromagnetik.
Kolom inti dan kuk diamankan menggunakan tali berkekuatan tinggi, klem, dan strip baja non-magnetik. Permukaan inti dilapisi dengan pernis isolasi tahan minyak dan tahan panas, yang tidak hanya mencegah korsleting antar laminasi tetapi juga secara efektif mengamankan struktur, mencegah kelonggaran atau getaran yang disebabkan oleh gaya elektromagnetik selama transportasi dan pengoperasian jangka panjang.
Sistem belitan merupakan inti dari setiap transformator daya. Kemampuannya untuk menahan arus pengenal dan potensi dampak arus hubung singkat dalam jangka waktu lama menentukan kinerja kelistrikan dan kapasitasnya untuk menahan tekanan mekanis yang disebabkan oleh arus gangguan.
Desain belitan transformator 230kV memerlukan keseimbangan sempurna antara konduktivitas, efisiensi pembuangan panas, dan ketahanan mekanis terhadap tegangan bolak-balik.
Jenis Struktur Belitan: Tergantung pada level tegangan dan kapasitas, belitan tegangan tinggi 230kV biasanya menggunakan struktur kontinu atau interleaved. Belitan interleaved, dengan mengubah urutan sambungan listrik konduktor, secara signifikan meningkatkan kapasitansi longitudinal belitan, menghasilkan distribusi tegangan impuls petir yang lebih seragam di dalam belitan dan sangat meningkatkan ketahanan lonjakan transformator.
Bahan Konduktor dan Teknologi Transposisi: Konduktor tembaga bebas oksigen dengan kemurnian tinggi dipilih. Untuk mengurangi efek arus permukaan dan kerugian arus eddy yang disebabkan oleh arus tinggi, biasanya digunakan konduktor gabungan atau konduktor transposisi kontinyu (CTC). Teknologi CTC tidak hanya mengurangi kehilangan arus sirkulasi namun juga meningkatkan pemanfaatan ruang belitan dan mengoptimalkan pembuangan panas.
Peningkatan Resistensi Hubungan Pendek: Selama hubungan pendek mendadak, belitan terkena gaya elektromagnetik aksial dan radial yang sangat besar.
Pearl Electric menerapkan proses pra-kompresi dan pengeringan bertekanan konstan yang ketat selama produksi, dikombinasikan dengan bantalan kompresi berdensitas tinggi dan insulasi ujung integral, untuk memastikan 'perpindahan nol' pada belitan saat terkena dampak hubung singkat eksternal.
Untuk trafo 230kV, kinerja insulasi adalah yang terpenting. Itu harus tahan terhadap tegangan operasi tinggi, tegangan lebih sementara, dan sambaran petir. Dalam kondisi tegangan sangat tinggi, kekuatan medan listrik sangat tinggi, dan cacat isolasi kecil apa pun dapat memicu pelepasan sebagian atau bahkan kerusakan isolasi.
Oleh karena itu, desain struktur insulasi utama dan insulasi memanjang sangat penting:
Sistem Isolasi Kertas Minyak: Trafo 230kV menggunakan kombinasi isolasi kertas minyak berstandar internasional. Minyak trafo berkualitas tinggi tidak hanya memberikan isolasi tetapi juga berfungsi sebagai media perpindahan panas; sementara kertas insulasi, karton, dan pipa insulasi memberikan penghalang insulasi padat yang kuat.
Optimasi Medan Elektrostatis dan Desain Pelindung: Di area dengan medan listrik terkonsentrasi, seperti ujung belitan dan sambungan timah, cincin pelindung elektrostatik yang tepat harus dirancang. Dengan mengoptimalkan radius kelengkungan permukaan logam, distribusi medan listrik dibuat lebih bertahap, sehingga debit parsial dikontrol secara ketat sesuai standar industri terkemuka (misalnya, ≤ 10 ext{ pC).
Konstruksi Insulasi Utama dan Insulasi Longitudinal:
Isolasi Utama: Menggunakan penghalang interfase berlapis-lapis dan struktur jaring celah minyak, dengan cermat menghitung jarak aman antara belitan, dan antara belitan dan inti serta dinding tangki.
Isolasi Longitudinal: Mengatasi perbedaan tegangan antara belitan dan lapisan belitan yang sama, kertas isolasi yang diperkuat digunakan untuk pembungkus. Setelah pembentukan, pengeringan vakum tinggi dan impregnasi minyak vakum dilakukan untuk menghilangkan udara dan menghilangkan kelembapan secara menyeluruh, memastikan kemurnian media isolasi.
Sebagai hub inti dalam sistem transmisi dan distribusi jaringan listrik, keandalan transformator daya terendam oli 230kV secara langsung menentukan keselamatan operasional dan kualitas daya seluruh jaringan listrik.
Mendasarkan solusinya pada arsitektur teknis tiga cabang dari ' inti dengan kerugian rendah—belitan dengan stabilitas tinggi—isolasi yang tahan lama .' Arsitektur ini mengintegrasikan teknologi mutakhir seperti material baja silikon dengan permeabilitas tinggi, konduktor yang seluruhnya terbuat dari tembaga, insulasi komposit kertas minyak, dan pemantauan oli cerdas. Ditambah dengan verifikasi ketat melalui serangkaian uji tipe IEC 60076 dan uji pabrik, Pearl Electric telah menciptakan solusi kelas 230kV yang menggabungkan efisiensi energi tinggi, kemampuan menahan arus pendek yang tinggi, dan margin isolasi yang tinggi..
Dalam konteks percepatan pembangunan sistem tenaga listrik baru, Pearl Electric berkomitmen untuk menyediakan produk trafo yang telah teruji waktu untuk peningkatan transmisi, integrasi jaringan skala besar dari sumber energi baru, dan beban industri penting, sehingga berkontribusi terhadap transisi energi global dan pengembangan jaringan listrik berkualitas tinggi.
