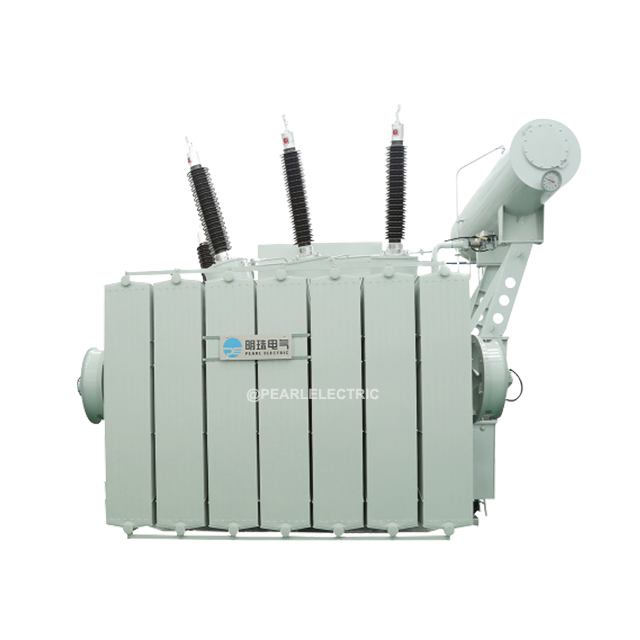

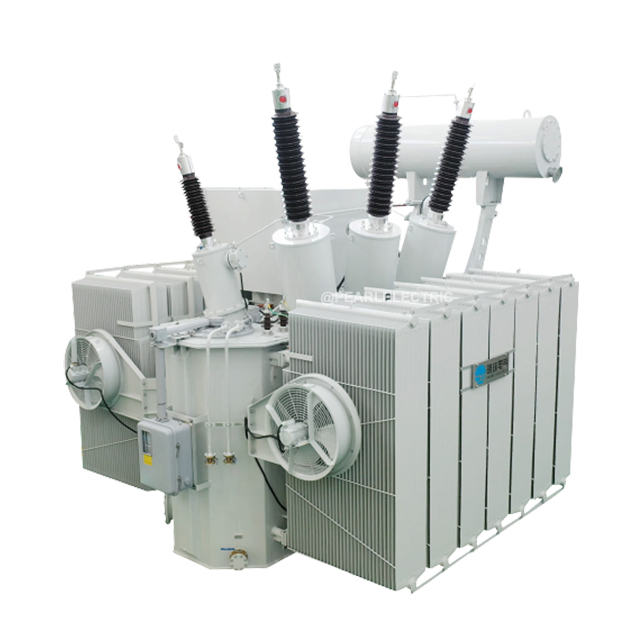

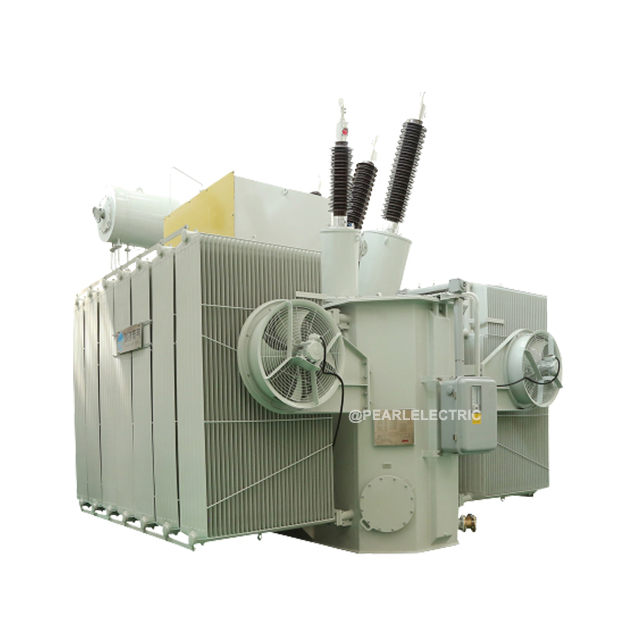

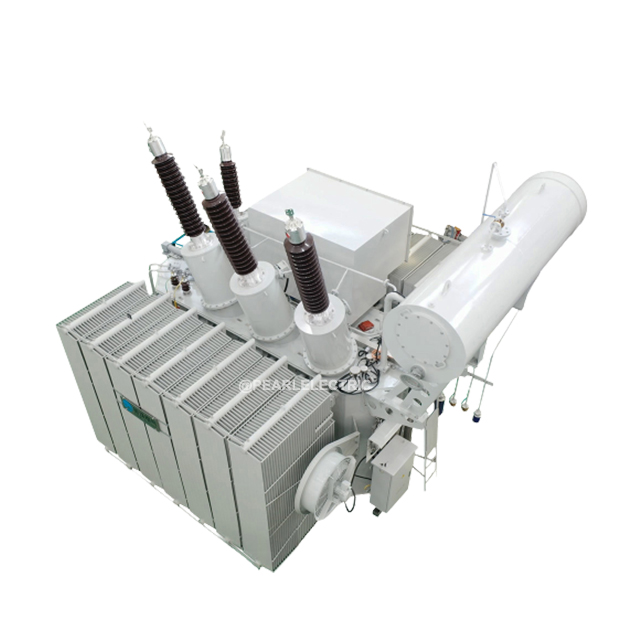

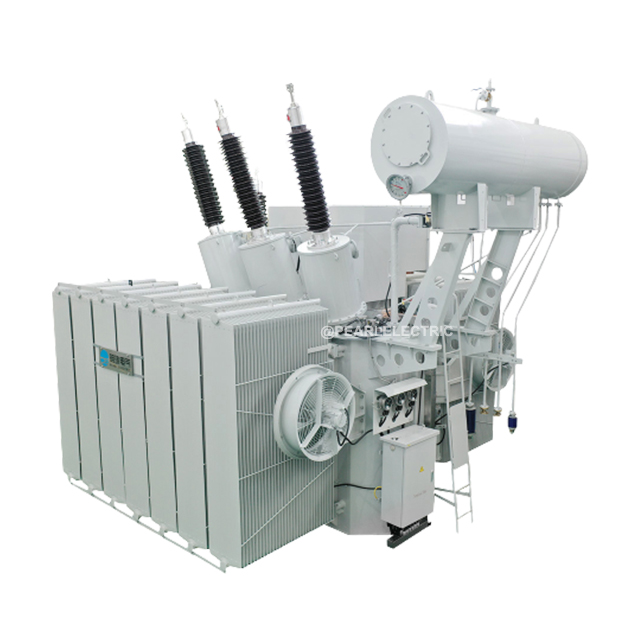

Transformator Daya Step-up 40MVA 132kV/11kV untuk Energi Terbarukan Ladang Tenaga Surya/Angin

Seiring dengan semakin meluasnya integrasi energi terbarukan, sistem jaringan listrik memerlukan ketahanan yang lebih besar untuk menangani fluktuasi keluaran listrik dan kondisi beban dinamis. Transformator Daya Step-up Terendam Minyak  Berliku Ganda 40MVA 132kV/11kV Pearl Electric dirancang khusus untuk pembangkit listrik tenaga surya dan pembangkit listrik tenaga angin skala utilitas, yang secara efisien meningkatkan daya yang dihasilkan untuk sambungan jaringan listrik yang andal. Dilengkapi dengan inti dengan kerugian rendah, desain belitan yang dioptimalkan, kinerja pendinginan yang kuat, dan kemampuan menahan arus pendek yang kuat, produk ini memastikan efisiensi tinggi, stabilitas jaringan listrik, dan keandalan operasional jangka panjang. Berfungsi sebagai penghubung penting antara pembangkit energi terbarukan dan jaringan transmisi serta sebagai pengaman penyaluran listrik yang aman, transformator ini memberikan solusi yang dapat diandalkan untuk infrastruktur energi terbarukan modern.

Parameter produk

Fitur Transformator Daya Step-up 40MVA 132kV/11kV

• Dioptimalkan untuk Beban Variabel: Direkayasa dengan lembaran baja silikon Cold-Rolled Grain-Oriented (CRGO) dengan permeabilitas tinggi dan kerugian rendah (desain sambungan mitra putaran langkah), meminimalkan kerugian tanpa beban dan tingkat kebisingan operasional (<65dB).

• Sistem Pendinginan yang Kuat : Dilengkapi dengan mode pendinginan ONAN (Oil Natural Air Natural) dan ONAF (Oil Natural Air Forced) yang canggih untuk menangani suhu lingkungan yang ekstrem di wilayah yang terkena sinar matahari/angin terpencil.

• Integritas Insulasi Tinggi : Menggunakan bahan insulasi premium (seperti kertas DuPont® Nomex®) dengan Tingkat Insulasi Dasar (BIL) LI 650 kV / AC 275 kV pada sisi tegangan tinggi, memastikan stabilitas dielektrik jangka panjang.

• Integrasi Smart Grid: Sepenuhnya kompatibel dengan protokol komunikasi IEC 61850 . Mendukung sensor pintar opsional untuk Analisis Gas Terlarut Online (DGA), pelacakan suhu belitan serat optik, dan pemantauan Pelepasan Sebagian (PD).

• Perlindungan Lingkungan yang Parah : Dilapisi dengan standar lapisan anti korosi C5-M (Very High Marine/Industrial) sesuai ISO 12944, mencegah karat akibat semprotan garam, badai pasir, dan sinar UV yang tinggi.

Keuntungan Transformator Daya Step-up 40MVA 132kV/11kV

• ROI Luar Biasa melalui Desain Kerugian Rendah: Pembangkit listrik tenaga surya dan angin tidak menghasilkan listrik 24/7. Trafo kami memiliki fitur kehilangan tanpa beban yang sangat rendah, sehingga secara signifikan mengurangi biaya 'penyerapan daya terbalik' dari jaringan selama jam-jam non-pembangkitan (misalnya, pada malam hari untuk tenaga surya), sehingga meningkatkan ROI proyek secara keseluruhan.

• Ketahanan Harmonik & Arus Pendek yang Unggul: Inverter terbarukan menghasilkan arus harmonik yang menekankan isolasi. Trafo kami menggunakan gulungan tembaga berkekuatan mekanis tinggi di bawah pra-pengepresan hidraulik, mencegah deformasi dinamis yang disebabkan oleh korsleting jaringan yang parah atau resonansi harmonik.

• Opsi Cairan Ester Ramah Lingkungan : Untuk ekosistem sensitif, kami menawarkan cairan ester sintetis atau alami yang dapat terurai secara hayati. Hal ini mengurangi tanggung jawab lingkungan jika terjadi kebocoran dan meningkatkan peringkat keselamatan kebakaran di dekat aset pembangkit listrik tenaga angin/surya yang bernilai tinggi.

• Masa Pakai yang Diperpanjang: Melalui penekanan penuaan termal dan Pengujian Penerimaan Pabrik (FAT) yang ketat, termasuk pengujian impuls petir sekuensi penuh, kami menjamin overhead pemeliharaan yang rendah dan pengoperasian bebas kerumitan selama siklus hidup tiga dekade.

Penerapan Transformator Daya Step-up 40MVA 132kV/11kV

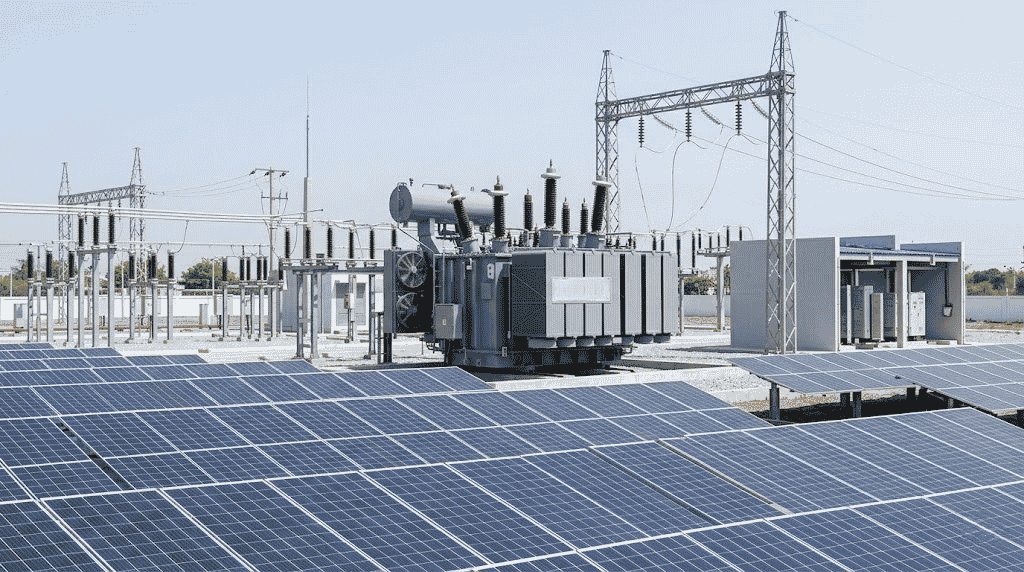

• Hub PV Surya Skala Utilitas : Berfungsi sebagai unit step-up utama untuk mengumpulkan listrik tegangan menengah 11kV dari beberapa stasiun inverter surya dan meningkatkannya menjadi 132kV untuk transmisi regional jarak jauh.

• Interkoneksi Tenaga Angin Darat/Lepas Pantai : Dirancang khusus untuk menahan lonjakan energi ramp-up/ramp-down yang tiba-tiba yang melekat pada kluster turbin angin, menjaga stabilitas tegangan terminal.

• Integrasi Sistem Penyimpanan Energi Baterai (BESS): Dioptimalkan secara sempurna untuk kebutuhan aliran daya dua arah selama siklus pengisian dan pengosongan yang intens di fasilitas penyimpanan skala jaringan multi-megawatt.

FAQ

Q1: Apakah trafo 40MVA ini memenuhi standar kepatuhan jaringan internasional?

• J: Ya. Trafo 40MVA 132kV kami sepenuhnya dirancang, diproduksi, dan diuji sesuai dengan standar IEC 60076 (Eropa/Internasional) dan IEEE C57.12.00 (Amerika). Kami menyediakan laporan pengujian tipe yang komprehensif dari laboratorium pihak ketiga yang terakreditasi.

Q2: Bagaimana Anda memilih antara OLTC (On-Load Tap Changer) dan NLTC (No-Load Tap Changer) untuk pertanian terbarukan?

• J: Untuk pembangkit listrik tenaga surya dan angin, kami sangat merekomendasikan OLTC ( ±8X1,25% atau ±10X1,25%) . Karena keluaran energi terbarukan sangat berfluktuasi, OLTC memungkinkan transformator untuk menyesuaikan rasio tegangan secara otomatis di bawah beban, menjaga tegangan sambungan jaringan tetap stabil tanpa mengganggu pembangkit listrik.

Q3: Dapatkah trafo ini beroperasi dengan andal di lingkungan gurun dengan suhu lingkungan yang tinggi?

• J: Tentu saja. Untuk aplikasi PV gurun, kami menyempurnakan desain pendinginan ke ONAF dengan peningkatan batas kenaikan suhu oli bagian atas. Tangki juga dilengkapi dengan kotak terminal IP55/IP65 untuk mencegah masuknya pasir dan debu.

Q4: Apa waktu tunggu standar dan metode pengiriman untuk transformator 40MVA 132kV?

• J: Waktu produksi dan pengujian tipikal adalah 16 hingga 20 minggu sejak persetujuan gambar. Karena ukuran dan beratnya, bodi utama trafo dikirimkan tanpa oli (diisi dengan nitrogen kering) melalui bejana pemecah beban berat atau kontainer rak datar khusus, dengan radiator dan oli dikirimkan secara terpisah.
