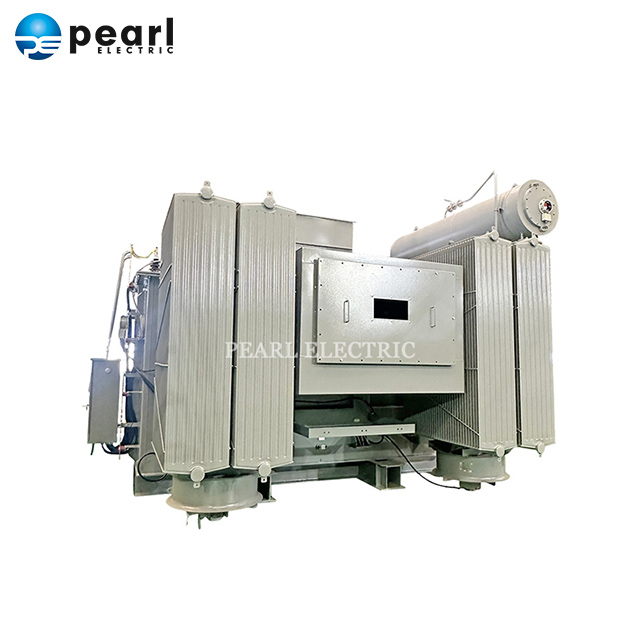

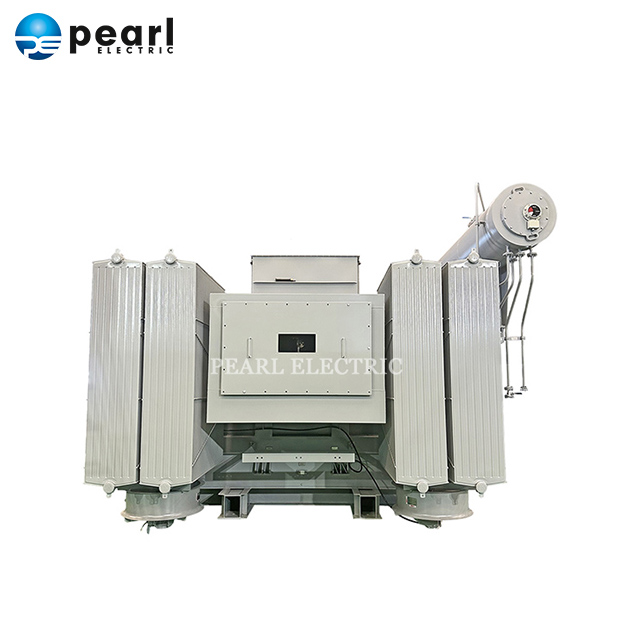

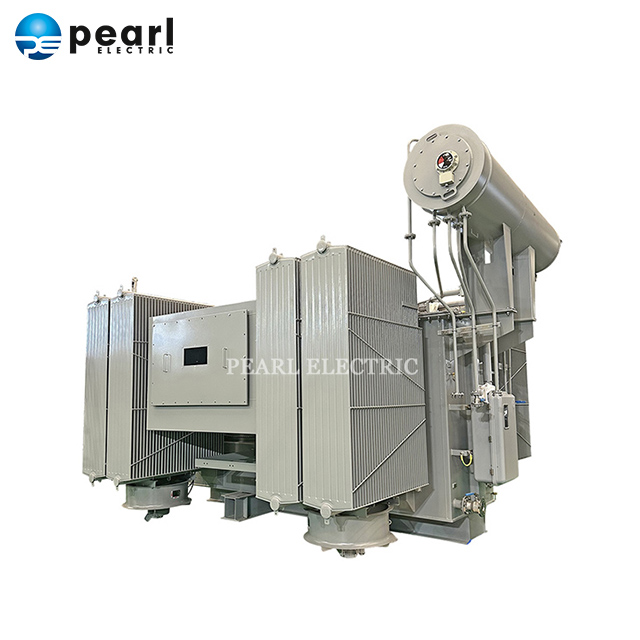

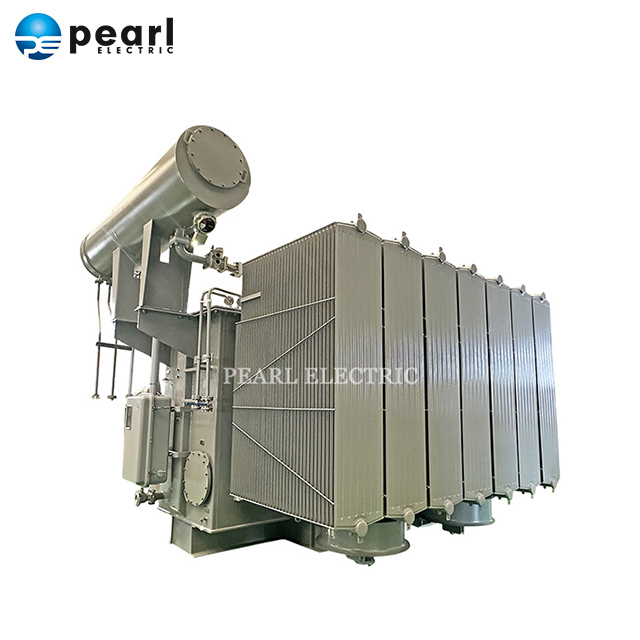

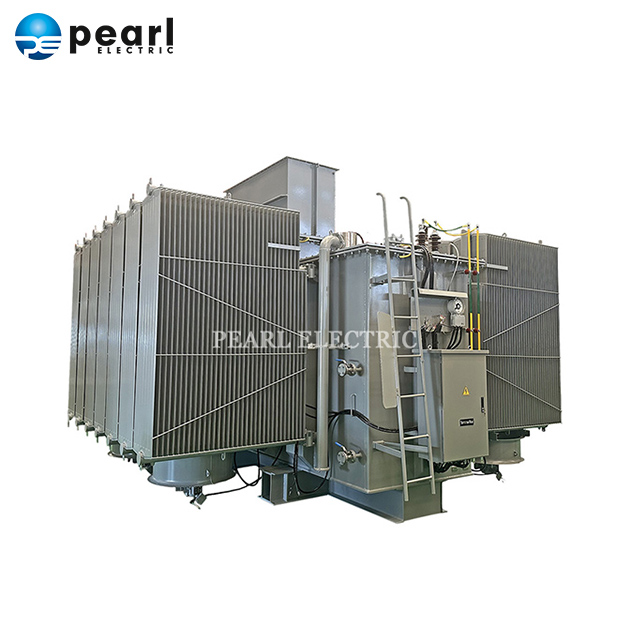

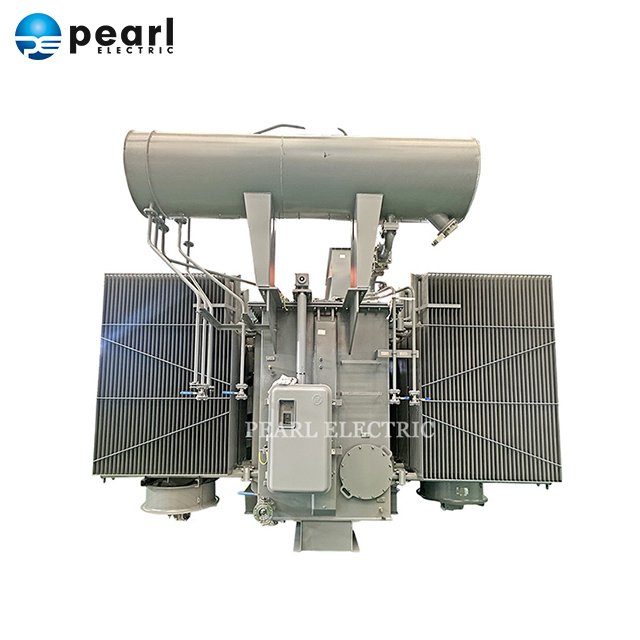

Transformator Distrik Distribusi Minyak Kapasitas Tinggi 40/50 MVA

Transformator Distribusi Bermeram Minyak Kapasitas Tinggi Pearl Electric (40/50 MVA)  dirancang untuk distribusi daya berkinerja tinggi dalam aplikasi industri, komersial, dan grid. Transformator ini menyediakan konversi energi yang efisien dan operasi yang andal, menjadikannya pilihan ideal untuk jaringan distribusi daya skala besar dan integrasi energi terbarukan.

Kapasitas transformator ini berkisar dari  40 MVA hingga 50 MVA, melayani tuntutan energi berkapasitas tinggi. Tegangan utamanya dapat disesuaikan, biasanya  33kV, 66kV, atau 110kV, memastikan kompatibilitas dengan berbagai sistem daya. Transformator ini dibangun dengan sistem pendingin yang tahan lama dan dimerimasi minyak, meningkatkan kemampuannya untuk menangani operasi beban tinggi dan memastikan keandalan jangka panjang.

Dilengkapi dengan  tap changer on-load (OLTC), transformator memungkinkan penyesuaian tegangan (± 4x1.25% atau sesuai kebutuhan) untuk mempertahankan kinerja optimal dalam berbagai kondisi beban. Dirancang untuk  sistem tiga fase, ini memastikan transmisi daya yang stabil dan efisien di seluruh jaringan besar.

Transformer menampilkan  isolasi kelas A, memastikan operasi yang andal bahkan di bawah kondisi lingkungan yang keras. Konstruksi yang kuat dan sistem pendingin canggih membuatnya cocok untuk instalasi indoor dan outdoor, termasuk lokasi terpencil dan menantang.

Parameter produk

F AYURURE DARI  DISTRIMER DISTRIBUSI MINYAK Kapasitas Tinggi 40/50 MVA

Teknologi oli yang diimers: Transformer dirancang dengan teknologi pendingin yang diimers minyak untuk memastikan kinerja dan regulasi suhu yang optimal untuk transmisi daya yang efisien.

Kapasitas tinggi: Transformator adalah 40 MVA hingga 50 MVA, dirancang untuk menangani tuntutan daya tinggi dalam aplikasi industri, komersial, dan grid.

Perlindungan sekering: Transformator dilengkapi dengan sistem sekering untuk melindungi terhadap kelebihan beban dan sirkuit pendek, memberikan peningkatan keamanan dan keandalan operasional.

Insulasi Kelas A: Memastikan operasi yang andal di bawah kondisi lingkungan yang keras, termasuk suhu tinggi dan kelembaban.

Opsi Kustomisasi: Tegangan primer dapat disesuaikan dengan 33kV, 66kV, atau 110kV, dengan tegangan sekunder yang disesuaikan dengan kebutuhan proyek.

Advatages  transformator daya distribusi minyak berkapasitas tinggi 40/50 MVA

Peningkatan Keselamatan: Fuse-fuse memberikan lapisan perlindungan tambahan, memotong daya jika terjadi kelebihan atau kesalahan, memastikan risiko minimal pada transformator dan sistem yang terhubung.

Distribusi Daya Efisien:  Dirancang untuk mengurangi kerugian tanpa beban dan beban, memastikan efisiensi energi yang tinggi dan biaya operasional yang lebih rendah.

Pendinginan Superior: Menyediakan disipasi panas yang efisien, meningkatkan kemampuan transformator untuk beroperasi dengan andal di bawah beban berat dan kondisi keras.

Persyaratan Pemeliharaan Rendah: Dibangun dengan bahan dan komponen berkualitas tinggi, mengurangi kebutuhan untuk pemeliharaan yang sering.

Efektivitas biaya: Efisiensi tinggi dan persyaratan pemeliharaan minimal menghasilkan penghematan biaya yang signifikan selama siklus hidup transformator.

Aplikasi  transformator  daya distribusi minyak berkapasitas tinggi 40/50 MVA

Grid: Transformator ini sangat ideal untuk digunakan di jaringan listrik regional dan nasional di mana distribusi energi yang andal sangat penting.

Fasilitas Industri: Transformer umumnya digunakan di pabrik, kilang, dan aplikasi industri berat untuk memastikan pasokan energi yang stabil.

Proyek Energi Terbarukan: Transformator ini juga cocok untuk proyek energi terbarukan dari sistem tenaga surya, angin, dan hidroelektrik dll. Untuk memastikan konversi dan transmisi energi yang efisien.

Infrastruktur Komersial: Dari bangunan komersial besar hingga pusat data, transformator ini memberikan kekuatan yang stabil dan andal untuk infrastruktur kritis.

Teknologi Produksi Transformer

• Gulungan transformator

Untuk kumparan tegangan rendah dan tinggi, tembaga atau aluminium dapat digunakan sebagai bahan konduktor sesuai dengan standar atau persyaratan pelanggan. Berliku dipisahkan sebagai belitan LV dan belitan HV.

Jenis konduktor sesuai dengan tingkat tegangan dan kerugian beban:

-On lv coil: foil (lembaran) atau kertas diisolasi persegi panjang terpisah

-Pelala HV Coil: Enamel Insulated Round atau Paper Insulated Rectangular Section Conductor digunakan.

Gulungan terbuat dari DDP yang dilapisi resin dan kertas kraft khusus yang tahan terhadap guncangan tinggi dan tahan listrik. Struktur isolasi lapisan yang dibentuk khusus ini meningkatkan sifat tegangan impuls. Lapisan isolasi juga membantu dalam mencapai tujuan penting lainnya: untuk menghasilkan koil yang kaku tanpa ruang.

• Ventilasi

Transformer secara alami didinginkan dengan ventilasi Onan. Menurut persyaratan pelanggan, transformator dengan ventilasi ONAF juga dapat diproduksi.

• Inti transformator

Transformer inti terbuat dari baja silikon berorientasi gandum dingin (CRGO).

Baja dipilih sesuai dengan No-Load Loss Value M5, MOH, Kelas Kualitas Hi-Bi dan kisaran ketebalan 0,30-0,23 mm.

Core dipotong cepat dan tanpa burr oleh mesin potong laminasi transformator modern. Core diselaraskan sesuai dengan data proyek dengan metode putaran langkah untuk mengurangi kerugian dan kebisingan.

• Bagian aktif

Bagian aktif dibentuk oleh penempatan kumparan dengan kaki inti dan penyelarasan inti atas. Klem dan irisan kuk ditempatkan untuk mengompres kumparan. Instalasi penutup, terminal dan tap changer dilakukan untuk membuatnya siap untuk pra-tes pertama. Penyelarasan insulasi pada sampul, aksesori, dan peralatan lainnya dilakukan sesuai dengan kebutuhan pelanggan

• tangki dan cat

Tangki dalam 2 jenis: dengan radiator dan dinding bergelombang. Basis tangki dan penutup atas terbuat dari baja ringan. Dinding bergelombang permukaan depan dan samping o tangki juga membentuk permukaan pendingin.

Permukaan depan dan samping terbuat dari lembaran baja dalam tangki dengan radiator,

Tangki disegel dengan pengelasan. Tangki dibersihkan dengan bahan kimia khusus dan kering sebelum dilukis. Cat bawahan yang tahan korosi dan hampir tidak perekat diterapkan sebagai dua lapisan. Setelah undercoating, tangki mengalami proses pengeringan. Setelah proses pengeringan, cat topcoat diterapkan pada lapisan bawah sesuai dengan permintaan ketebalan pewarna pelanggan. Tangki menunggu di Owens pengeringan. Kode warna RAL 7033 digunakan sebagai pelapis cat (atau dengan warna yang berbeda sesuai permintaan pelanggan). Permukaan bagian dalam tangki dilapisi dengan pernis khusus.

• pengeringan dan pengisian

Teknologi frekuensi rendah untuk pengeringan dan pengisian oli transformator distribusi tipe yang direndam, bahan isolasi harus dikeringkan sebelum pengisian minyak. Proses pengeringan ini mempengaruhi kualitas transformator secara langsung. Pearl Electric memilih teknologi pengeringan vakum untuk pengeringan dan pengisian di bawah lingkungan vakum. Kelembaban dikurangi menjadi minimum dalam minyak dan di bagian aktif tangki dengan proses ini.

Lembar data teknis untuk transformator daya

FAQ  transformator daya distribusi minyak berkapasitas tinggi 40/50 MVA

1.  Apa keuntungan dari desain yang dimeram minyak?

Desain  yang dimeram dengan minyak  memberikan pendinginan yang efisien, meningkatkan daya tahan, dan memastikan operasi yang andal dalam kondisi beban tinggi.

2. Apakah transformator mematuhi standar internasional?

Ya, transformator mematuhi  IEC, IEEE, dan standar internasional lainnya  untuk keselamatan, kinerja, dan efisiensi.

3.  Sistem pendingin apa yang digunakan transformator?

Ini menggunakan  sistem pendingin yang dimerimasi minyak, tersedia di  Onan (Oil Natural Air Natural)  atau konfigurasi  ONAF (Minyak Alami Paksa)  untuk disipasi panas yang efisien.

4. Apakah transformator cocok untuk instalasi luar ruangan?

Ya, transformator ini dirancang dengan  struktur yang tahan cuaca dan sepenuhnya tertutup, membuatnya ideal untuk instalasi indoor dan outdoor, bahkan di lingkungan yang keras.

5. Dapatkah transformator yang dimeram dengan minyak berkapasitas tinggi ini disesuaikan?

Ya, Transformers dapat disesuaikan dengan persyaratan tertentu, termasuk bahan belitan (tembaga atau aluminium) dan opsi isolasi (minyak mineral atau minyak FR3).
