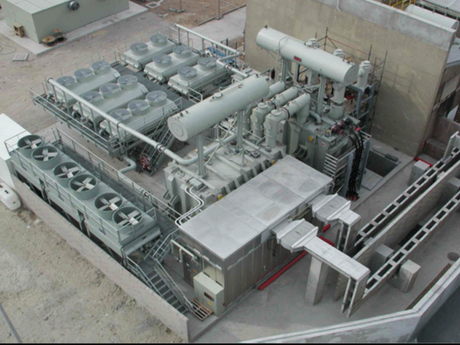

Trafo penyearah untuk produksi hidrogen adalah 'sistem jantung dan catu daya' khusus untuk peralatan produksi hidrogen elektrolisis air (elektroliser). Tugas intinya adalah mengubah arus bolak-balik (AC) jaringan menjadi arus searah (DC) dengan arus tinggi dan tegangan rendah yang dibutuhkan oleh elektroliser.
Tenaga standar industri adalah arus bolak-balik (AC), namun proses elektrolisis air untuk produksi hidrogen merupakan reaksi elektrokimia yang memerlukan Arus Searah (DC) untuk dapat berlangsung. Reaksi kimianya adalah: 2H₂O → 2H₂ + O₂.
Oleh karena itu, diperlukan suatu perangkat untuk melakukan konversi 'AC ke DC'. Perangkat ini adalah sistem penyearah . Trafo penyearah memainkan peran penting di dalamnya:
Transformasi & Isolasi Tegangan: Pertama, dengan aman menurunkan tegangan tinggi jaringan (misalnya, 10kV atau 35kV) ke tingkat tegangan rendah (biasanya dalam kisaran beberapa ratus volt) yang sesuai untuk elektroliser.
Daya yang Dioptimalkan untuk Perbaikan: Ini memberikan daya AC yang disesuaikan secara optimal ke kabinet penyearah berikutnya (terdiri dari dioda atau thyristor berdaya tinggi), memastikan keluaran DC akhir memenuhi persyaratan ketat dari elektroliser.
Trafo penyearah produksi hidrogen adalah jenis trafo khusus, yang desain dan lingkungan pengoperasiannya berbeda secara signifikan dari trafo daya standar:
Fitur | Transformator Penyearah untuk Produksi H₂ | Transformator Daya Standar |
Muat Alam | Beban Non Linier (Penyearah) | Beban Linier (Resistif, Induktif) |
Bentuk Gelombang Keluaran | Output AC, tetapi beban penyearah menghasilkan harmonisa tingkat tinggi , menyebabkan distorsi bentuk gelombang arus dan tegangan. | Menghasilkan bentuk gelombang AC sinusoidal yang bersih. |
Fokus desain | Harus tahan terhadap pemanasan tambahan dan gaya elektromagnetik dari harmonisa . Dengan demikian, perhitungan kenaikan suhu dan persyaratan kekuatan struktur lebih tinggi. | Terutama mempertimbangkan kenaikan suhu dan efisiensi di bawah beban linier. |
Karakteristik Keluaran | Memerlukan keluaran Tegangan Rendah, Arus Tinggi untuk memenuhi proses elektrolisis. | Tingkat tegangan tetap, arus relatif lebih rendah. |
Integrasi Sistem | Biasanya digabungkan erat dengan kabinet penyearah , dirancang dan dijual sebagai sistem terintegrasi ('Transformer-Rectifier Set'). | Biasanya beroperasi sebagai perangkat distribusi mandiri. |
Tantangan Inti: Harmonisa & Manajemen Termal
Karena aksi peralihan penyearah hilir, belitan transformator membawa arus harmonik yang signifikan, yang menyebabkan:
Kerugian & Pemanasan Tambahan: Harmonisa secara signifikan meningkatkan arus eddy transformator dan kerugian menyimpang, menyebabkan peningkatan suhu.
Potensi Kebisingan & Getaran.
Oleh karena itu, desain dan pembuatan transformator penyearah ini harus memperhitungkan penekanan harmonik dan peningkatan pendinginan.
Untuk memenuhi tantangan ini, transformator penyearah berkinerja tinggi untuk produksi hidrogen biasanya memiliki karakteristik berikut:
Keandalan & Kontinuitas Tinggi: Pabrik kimia dan fasilitas produksi hidrogen memerlukan pengoperasian tanpa gangguan sepanjang tahun. Trafo harus sangat andal dengan tingkat kegagalan yang sangat rendah.
Efisiensi Tinggi: Biaya listrik merupakan komponen utama biaya produksi hidrogen. Efisiensi trafo berdampak langsung pada biaya akhir hidrogen. Kerugian tanpa beban dan beban harus diminimalkan.
Kapasitas Kelebihan Beban yang Kuat: Harus mampu menangani potensi fluktuasi beban dan kelebihan beban jangka pendek selama produksi.
Tegangan Impedansi Rendah: Impedansi rendah membantu meningkatkan efisiensi sistem secara keseluruhan, namun arus hubung singkat harus dikontrol dengan ketat.
Teknologi Pendinginan Tingkat Lanjut:
Terendam Minyak: Pembuangan panas yang sangat baik, kapasitas besar, sering digunakan dalam proyek skala besar.

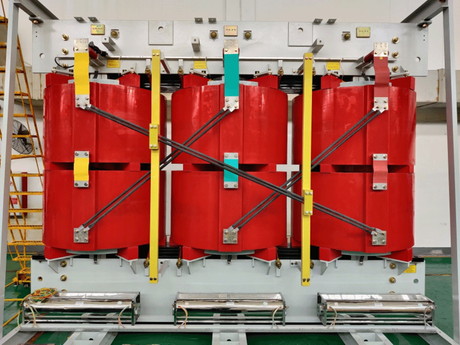

Tipe Kering (misal, Pengecoran Resin Epoksi): Pencegahan kebakaran dan ledakan lebih baik, perawatan lebih sederhana, lebih ramah lingkungan, sering digunakan di dalam ruangan atau di area dengan persyaratan keselamatan tinggi.
Struktur Insulasi yang Diperkuat: Harus tahan terhadap dampak harmonisa dan bias DC yang dihasilkan oleh rangkaian penyearah pada bahan insulasi.
Regulasi Tegangan Fleksibel: Untuk mengontrol laju produksi dan keluaran hidrogen secara tepat, transformator sering kali perlu dilengkapi dengan On-Load Tap Changer (OLTC) atau keran di luar sirkuit untuk penyesuaian tegangan keluaran yang lancar.
Dengan pertumbuhan pesat industri 'Hidrogen Hijau' (menggunakan energi terbarukan untuk elektrolisis), pentingnya transformator penyearah semakin menonjol:
Tautan Konversi Energi Inti: Ini adalah jembatan penting yang menghubungkan sumber energi (baik jaringan listrik atau pembangkit listrik terbarukan) ke elektroliser. Kinerjanya secara langsung menentukan konsumsi energi dan stabilitas seluruh sistem produksi hidrogen.
Skalabilitas & Efisiensi Tinggi: Untuk mengurangi biaya hidrogen hijau, elektroliser ditingkatkan hingga tingkat megawatt (MW) dan bahkan gigawatt (GW). Hal ini memerlukan transformator penyearah dengan kapasitas unit tunggal yang lebih besar dan efisiensi yang lebih tinggi.
Kompatibilitas dengan Energi Terbarukan: Ketika terhubung langsung ke sumber daya yang berfluktuasi seperti angin dan matahari, transformator penyearah memerlukan rentang adaptasi tegangan yang lebih luas dan kemampuan anti-interferensi yang lebih kuat.
Trafo Penyearah untuk Produksi Hidrogen bukanlah trafo standar. Ini adalah perangkat catu daya khusus yang dirancang khusus untuk proses elektrolisis air berkelanjutan dan berenergi tinggi. Ini mengintegrasikan transformasi tegangan, isolasi listrik, manajemen harmonik, dan pencocokan sistem , bertindak sebagai 'jantung kekuatan' dari seluruh unit produksi hidrogen. Efisiensi tinggi, keandalan tinggi, dan stabilitasnya adalah kunci untuk mengurangi biaya produksi hidrogen dan memastikan pengoperasian yang aman dan stabil.
