Dalam skema besar sistem tenaga listrik, transformator terendam minyak bertindak seperti “jantung” yang stabil dan kuat, yang terus-menerus mengubah dan mentransmisikan energi. Namun, kekuatan dan kecerdasan 'jantung' ini tidak hanya bergantung pada desain inti dan belitannya yang sempurna, tetapi juga pada sistem penting dari komponen-komponen di sekitarnya, yang masing-masing menjalankan fungsi khusus. Komponen-komponen ini adalah indra, pelindung, dan pusat kendali transformator, yang bekerja sama untuk memastikan pengoperasian yang aman, efisien, dan cerdas selama beberapa dekade. Artikel ini secara sistematis menganalisis komponen-komponen utama transformator yang terendam minyak, mengungkap peran penting dari “pahlawan tanpa tanda jasa” ini.
Keselamatan merupakan prioritas utama dalam pengoperasian trafo. Komponen terkait membentuk sistem proteksi bertingkat.

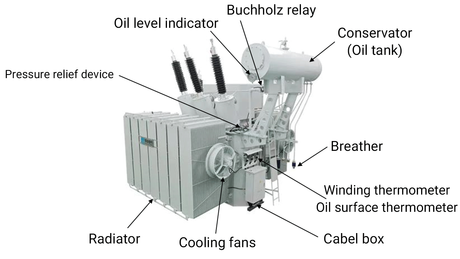

Konservator (Tangki Minyak) & Breather
Fungsi : Konservator bertindak seperti 'paru-paru pernapasan' trafo, menyeimbangkan perubahan volume oli yang disebabkan oleh fluktuasi suhu untuk memastikan tangki utama selalu penuh, mencegah masuknya udara dan kelembapan. Pernafasan (atau pernafasan dehidrasi) adalah 'penyaring udara' gel silika di dalamnya menyerap kelembapan dari udara, menjaga lingkungan internal tetap kering. ;
Evolusi : Konservator diafragma atau kandung kemih modern sepenuhnya mengisolasi minyak dari udara, yang pada dasarnya mencegah oksidasi minyak dan masuknya uap air.
Relai Buchholz & Perangkat Pelepas Tekanan
Fungsi : Ini adalah inti 'sekering pengaman' transformator. ( Relai Buchholz relai gas), dipasang pada pipa antara konservator dan tangki utama, secara sensitif mendeteksi pembentukan gas kecil (menunjukkan potensi gangguan) atau aliran oli mendadak (misalnya, dari gangguan internal yang parah), yang memicu alarm atau sinyal trip. Perangkat Pelepas Tekanan adalah lubang pelepas tekanan terakhir, yang terbuka dengan cepat selama lonjakan tekanan internal yang drastis untuk mencegah pecahnya tangki.
Relai Tekanan Mendadak
Fungsi : Dibandingkan dengan relai Buchholz, relai ini bereaksi jauh lebih cepat (dalam milidetik) terhadap kenaikan tekanan tiba-tiba di dalam tangki, memberikan perlindungan lebih cepat terhadap gangguan parah yang tiba-tiba seperti busur api internal.
Komponen-komponen ini didedikasikan untuk menjaga dan mengoptimalkan kondisi pengoperasian trafo.
Sistem pendingin
Fungsi : 'sistem pendingin' transformator Termasuk radiator, kipas pendingin, dan pompa oli. Ini secara efektif menghilangkan panas yang dihasilkan selama operasi, mencegah penuaan termal pada insulasi. Kipas yang dikontrol secara cerdas dapat hidup dan berhenti secara otomatis berdasarkan suhu oli, sehingga menghemat energi.
Pengubah Ketuk Saat Dimuat
Fungsi : 'pusat pengaturan tegangan cerdas' transformator.' Memungkinkan penyesuaian tegangan keluaran secara otomatis atau manual tanpa mengganggu beban , menjadikannya komponen presisi inti untuk menstabilkan tegangan jaringan dan mengoptimalkan kualitas daya. Sakelar pengalih internal, selektor, dan unit penyaringan oli online menuntut keandalan yang sangat tinggi.
Transformator modern berevolusi menuju kecerdasan, dengan komponen terkait berfungsi sebagai sumber datanya.
Bushing
Fungsi : Keduanya merupakan penyangga isolasi untuk kabel tegangan tinggi dan platform untuk integrasi sensor . Bushing cerdas modern dapat memiliki keran kapasitansi internal untuk memantau parameter secara online seperti kehilangan dielektrik, kapasitansi, dan pelepasan sebagian untuk menilai penuaan isolasi.
Perangkat Pemantauan Online
Analisis Gas Terlarut (DGA) : Alat peringatan dini yang paling efektif. Menganalisis karakteristik gas seperti H₂, CH₄, C₂H₂ dapat mendeteksi kesalahan laten seperti panas berlebih atau pelepasan muatan pada tahap awal.
Pengukuran Temperatur Penggulungan Serat Optik : Memberikan pengukuran suhu hot-spot belitan secara langsung dan akurat, yang mencerminkan kapasitas pemuatan sebenarnya lebih baik daripada pengukur suhu oli tradisional.
Pemantauan Pelepasan Sebagian : Menangkap sinyal pelepasan lemah dari cacat isolasi internal.
Pemantauan Kelembaban dalam Minyak : Melacak kandungan air dalam minyak isolasi secara real-time.
Fungsi : 'Pemeriksa fisik 24/7.' transformator. Pemantauan umum meliputi:
Kabinet Kontrol Cerdas
Fungsi : Mengintegrasikan data dari semua sensor di atas untuk analisis dan tampilan lokal. Ia juga dapat mengirimkan data ke stasiun pusat melalui antarmuka komunikasi (misalnya, IEC 61850) untuk penilaian kondisi jarak jauh, diagnosis kesalahan, dan pemeliharaan prediktif.
Tangki & Katup : 'tubuh' dan 'sambungan' transformator, yang memerlukan kekuatan mekanik tinggi dan penyegelan yang sangat baik.

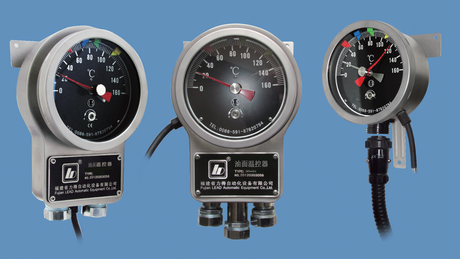

Termometer & Pengukur Ketinggian : 'termometer' dan 'pengukur bahan bakar' paling dasar, yang memberikan indikasi visual langsung mengenai suhu dan ketinggian oli.
Terminal Pengardean & Papan Nama : Penting untuk pengardean yang aman dan 'kartu identifikasi' peralatan.
Di masa lalu, komponen transformator terutama berperan sebagai 'perlindungan pasif.' Saat ini, komponen tersebut telah berkembang menjadi sistem komprehensif yang mengintegrasikan perlindungan keselamatan, penginderaan kondisi, kontrol cerdas, dan optimalisasi efisiensi . Memilih komponen yang berkualitas tinggi dan serasi bukan lagi sekadar “tambahan” namun merupakan investasi strategis dalam keandalan, penghematan, dan kecerdasan siklus hidup transformator.
Bagi pengguna listrik, pemahaman mendalam tentang komponen-komponen ini berarti strategi pemeliharaan yang lebih baik, interpretasi peringatan dini yang lebih baik, dan umur peralatan yang lebih panjang. Bagi produsen, penyediaan solusi komponen yang canggih dan terintegrasi merupakan cerminan terkonsentrasi dari kekuatan teknis dan nilai pelanggan.
