Trafo tegangan tinggi mengubah energi listrik dari satu tingkat tegangan ke tingkat tegangan lainnya sehingga daya dapat disalurkan, didistribusikan, atau digunakan dengan aman dan efisien. Ini adalah bagian inti dari peralatan tegangan tinggi di utilitas, fasilitas industri, lokasi energi terbarukan, gedung besar, pusat data AI, dan lingkungan pengujian khusus. Permintaan terhadap peralatan ini telah menjadi salah satu cerita yang menentukan dalam infrastruktur energi pada tahun 2026, seiring dengan pertumbuhan pusat data, modernisasi jaringan listrik, dan elektrifikasi yang semuanya bersaing untuk mendapatkan kapasitas produksi terbatas yang sama. Panduan ini menjelaskan cara kerja transformator tegangan tinggi, di mana ia digunakan, manfaat apa yang diberikannya, mengapa pasokan global menjadi begitu ketat, dan bagaimana memikirkan pemilihan, pengoperasian, dan pemeliharaan tanpa tersesat dalam jargon teknis yang tidak perlu.
Trafo tegangan tinggi dapat menaikkan tegangan untuk transmisi jarak jauh yang efisien atau menurunkan tegangan sehingga listrik dapat digunakan oleh peralatan, gedung, dan sistem industri. Hal ini dilakukan melalui induksi elektromagnetik: energi mengalir di antara belitan melalui inti magnet, memungkinkan tingkat tegangan dan arus berubah sementara frekuensi listrik secara umum tetap sama.
Ide dasarnya sederhana, namun persyaratan desainnya menuntut. Tegangan yang lebih tinggi menciptakan tegangan isolasi yang lebih besar, medan listrik yang lebih kuat, dan risiko keselamatan yang lebih serius. Itulah sebabnya trafo tegangan tinggi bukan sekadar versi lebih besar dari trafo kecil. Ini direkayasa dengan isolasi khusus, pendinginan, perangkat pelindung, kekuatan mekanik, dan standar pengujian yang sesuai untuk kelas tegangan dan aplikasi.
Secara praktis, trafo ini memungkinkan sistem tenaga modern. Stasiun pembangkit listrik dapat menghasilkan listrik pada satu voltase, jaringan transmisi mungkin memindahkannya pada voltase yang jauh lebih tinggi, dan pengguna akhir – termasuk kampus komputasi AI yang haus daya saat ini – mungkin perlu menurunkan voltase hingga ke tingkat yang dapat digunakan. Setiap tahap bergantung pada desain trafo yang tepat untuk menjaga energi mengalir dengan andal.
Transformasi tegangan penting karena rugi-rugi listrik meningkat ketika sejumlah besar arus mengalir melalui konduktor. Dengan meningkatkan tegangan, suatu sistem dapat mengirimkan jumlah daya yang sama dengan arus yang lebih rendah, sehingga mengurangi kehilangan panas dan mendukung pengiriman jarak jauh. Ketika daya mencapai tujuannya, trafo menurunkan tegangan lagi untuk didistribusikan atau digunakan langsung.
Inilah sebabnya mengapa peralatan transformator daya tegangan tinggi sering ditemukan di dekat pembangkit listrik, gardu induk, fasilitas industri berat, dan titik interkoneksi jaringan listrik. Ini bertindak sebagai jembatan antara berbagai bagian jaringan listrik. Tanpa jembatan tersebut, pasokan listrik akan lebih sulit disalurkan secara efisien, diperlukan lebih banyak infrastruktur, dan banyak aplikasi dengan beban besar – mulai dari pabrik baja hingga pusat data skala besar – menjadi tidak praktis.
Transformasi tegangan tinggi juga mendukung fleksibilitas sistem. Beban, fasilitas, dan bagian jaringan yang berbeda sering kali beroperasi pada tingkat tegangan yang berbeda. Transformer memungkinkan bagian-bagian ini terhubung dengan tetap menjaga pemisahan listrik, kontrol tegangan, dan stabilitas operasional.
Diskusi tentang pasar trafo tegangan tinggi pada tahun 2026 tidak akan lengkap tanpa mengatasi kekurangan peralatan yang kini mempengaruhi perencanaan utilitas, jadwal energi terbarukan, dan pembangunan pusat data di seluruh dunia. Para peneliti industri melaporkan bahwa permintaan akan trafo step-up generator telah tumbuh sekitar 270 persen sejak tahun 2019, sementara permintaan akan trafo listrik gardu besar meningkat lebih dari dua kali lipat pada periode yang sama. Hasilnya adalah waktu tunggu (lead time) untuk trafo tegangan tinggi berukuran besar, yang dahulu beroperasi sekitar dua hingga dua setengah tahun, kini biasanya mencapai tiga hingga lima tahun, dan di beberapa segmen bahkan lebih lama lagi.
Tiga sumber permintaan berkumpul pada basis manufaktur terbatas yang sama pada waktu yang bersamaan. Kampus pusat data AI memerlukan infrastruktur kelistrikan baru yang substansial, seringkali di berbagai titik dalam rantai distribusi, untuk mendukung klaster komputasi yang padat daya. Manufaktur dan transportasi merupakan proses elektrifikasi yang dulunya menggunakan bahan bakar fosil, sehingga menambah permintaan trafo di tingkat fasilitas. Pada saat yang sama, infrastruktur transmisi dan distribusi yang menua di banyak jaringan listrik yang sudah berkembang perlu diganti, sebuah tugas yang sudah terlambat dari jadwal sebelum lonjakan permintaan terjadi.
Salah satu kendalanya adalah bersifat struktural dan bukan semata-mata masalah kapasitas pabrik. Inti transformator bergantung pada baja listrik berorientasi butir, bahan khusus dengan sifat magnetik yang hanya dapat diproduksi oleh beberapa fasilitas di seluruh dunia, sehingga membatasi seberapa cepat output dapat ditingkatkan bahkan dengan investasi baru. Sebagai tanggapannya, produsen termasuk pemasok global utama telah mengumumkan kapasitas produksi baru di Amerika Utara senilai miliaran dolar, dan beberapa pengguna listrik besar beralih ke strategi pembangkitan listrik di lokasi atau "bawa listrik Anda sendiri" untuk mengurangi ketergantungan mereka pada kapasitas transformator tegangan tinggi yang terhubung ke jaringan listrik.
Bagi siapa pun yang menentukan, menganggarkan, atau menjadwalkan proyek seputar trafo tegangan tinggi saat ini, kekurangan ini bukanlah masalah sementara. Hal ini berarti pengadaan kini berada pada tahap paling awal dari perencanaan proyek, jauh sebelum konstruksi dimulai, dan hal ini memberikan penghargaan kepada pembeli yang membangun hubungan yang kuat dengan produsen, memesan jauh sebelum kebutuhan, dan tetap fleksibel pada spesifikasi jika memungkinkan.
Jenis trafo listrik bervariasi berdasarkan desain, metode insulasi, pendekatan pendinginan, konfigurasi fasa, dan fungsi. Pilihan yang tepat bergantung pada level tegangan, lingkungan pemasangan, profil beban, persyaratan keselamatan, dan kondisi servis.
Kategori umum meliputi:
● Transformator step-up: Meningkatkan voltase, sering kali digunakan di dekat pembangkit listrik atau sumber konversi daya sehingga listrik dapat disalurkan secara efisien dalam jarak yang lebih jauh.
● Transformator step-down: Mengurangi tegangan untuk jaringan distribusi, peralatan industri, gedung, atau switchgear hilir.
● Transformator daya: Digunakan dalam lingkungan transmisi dan gardu induk di mana sejumlah besar energi harus ditransfer antar level tegangan.
● Trafo distribusi : Melayani beban hilir yang lebih rendah, seringkali lebih dekat ke titik penggunaan.
● Transformator instrumen: Termasuk trafo arus dan trafo tegangan yang membantu meteran, relai, dan sistem kontrol mengukur sirkuit tegangan tinggi dengan aman.
● Transformator isolasi: Menyediakan pemisahan listrik antar sirkuit, meningkatkan keselamatan dan membantu mengatasi masalah kualitas daya tertentu.
● Trafo tipe kering : Gunakan insulasi udara atau padat daripada insulasi cair, sering kali dipilih jika pemasangan di dalam ruangan atau pengurangan risiko cairan merupakan hal yang penting.
● Transformator berisi cairan: Gunakan cairan isolasi untuk pendinginan dan kekuatan dielektrik, biasanya diterapkan pada peralatan bertegangan tinggi yang lebih besar atau di luar ruangan.
Kategori-kategori ini bisa tumpang tindih. Misalnya, transformator daya tegangan tinggi mungkin berisi cairan, tiga fase, bertingkat, dan dirancang untuk layanan gardu induk luar ruangan. Klasifikasi ini memberi tahu Anda bagaimana trafo diharapkan berfungsi dan kondisi apa yang harus ditanggungnya.

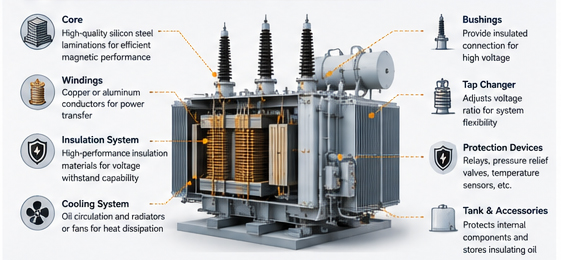

Trafo tegangan tinggi adalah sistem bagian-bagian yang terkoordinasi dengan cermat. Setiap komponen berkontribusi terhadap kinerja listrik, kontrol termal, integritas isolasi, dan keandalan jangka panjang.
Inti menyediakan jalur magnet yang mentransfer energi antar belitan. Gulungan adalah kumparan konduktif yang disusun untuk menciptakan rasio tegangan yang diperlukan. Sistem insulasi memisahkan bagian-bagian yang berenergi satu sama lain dan dari struktur yang dibumikan, membantu mencegah kerusakan akibat tekanan listrik yang tinggi.
Pendinginan juga sama pentingnya. Panas terbentuk setiap kali arus mengalir melalui belitan dan fluks magnet bergerak melalui inti. Tergantung pada jenis trafo, pendinginan mungkin bergantung pada udara, cairan isolasi, radiator, kipas angin, pompa, atau kombinasi metode. Jika panas tidak dikelola dengan benar, isolasi dapat menua lebih cepat dan umur peralatan dapat diperpendek.
Komponen penting lainnya mungkin termasuk bushing, tap changer, konservator, perangkat pelepas tekanan, monitor suhu, relai, sambungan grounding, dan penutup pelindung. Pada peralatan bertegangan tinggi, detail kecil sangatlah penting. Busing yang lemah, isolasi yang terkontaminasi, atau sambungan yang buruk dapat menjadi masalah keandalan yang besar.
Cara produsen membuat ketiga komponen ini sangat menentukan kinerja suatu unit selama beberapa dekade, bukan hanya pada hari pertama. Produsen berpengalaman seperti Pearl Electric, produsen transformator tegangan tinggi terendam minyak yang berbasis di Tiongkok, mengilustrasikan jenis detail teknik yang terlibat: inti dibuat dari baja silikon canai dingin berorientasi butir dengan pola laminasi terhuyung-huyung untuk meningkatkan permeabilitas magnetik dan mengurangi kerugian tanpa beban, belitan tegangan rendah dari tembaga kemurnian tinggi dengan jalur pendinginan saluran minyak untuk menurunkan suhu pengoperasian dan memperpanjang masa pakai, dan belitan tegangan tinggi dirancang dengan distribusi medan listrik yang cermat dan kemampuan menahan impuls petir untuk menahan kerusakan akibat lonjakan arus. Sistem isolasi yang dibangun di sekitar penghalang kertas yang diresapi minyak dan penyelarasan koil konsentris membantu menjaga kekuatan dielektrik dan menjaga unit dalam suhu pengoperasian yang aman bahkan pada beban penuh.
Pilihan desain ini penting karena trafo tegangan tinggi yang menghemat beberapa poin persentase pada kerugian tanpa beban, atau bekerja beberapa derajat lebih dingin di bawah beban, dapat menghasilkan biaya energi seumur hidup yang jauh lebih rendah dan masa pakai yang lebih lama – faktor-faktor yang sangat berharga seperti harga pembelian di muka.
Salah satu tren teknologi paling jelas yang membentuk pasar trafo tegangan tinggi saat ini adalah digitalisasi. Unit-unit baru semakin banyak dilengkapi dengan sensor tertanam yang terus-menerus melacak suhu, pemuatan, kelembapan, dan getaran, memasukkan data tersebut ke dalam platform pemantauan yang menandai masalah yang berkembang sebelum menyebabkan pemadaman listrik. Bagi pemilik aset yang menghadapi waktu tunggu penggantian beberapa tahun, kemampuan pemeliharaan prediktif seperti ini tidak lagi menjadi fitur premium dan lebih menjadi kebutuhan praktis, karena membantu memperpanjang masa pakai peralatan yang ada saat unit baru sedang dipesan.

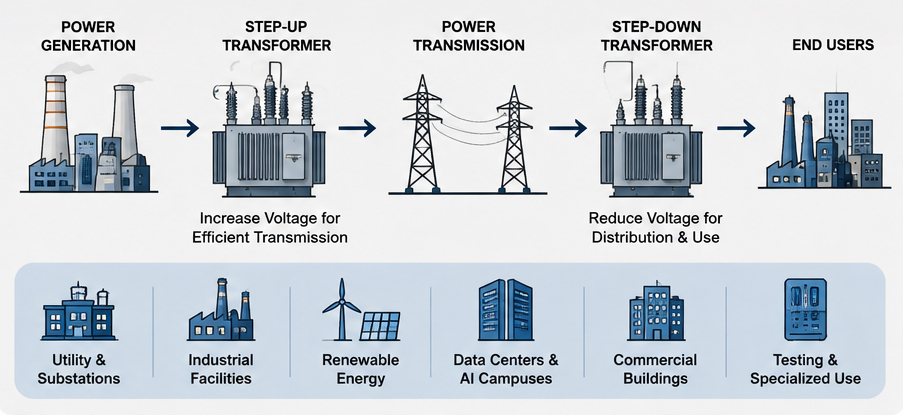

Transformator tegangan tinggi digunakan dimanapun energi listrik harus dipindahkan, disesuaikan, diisolasi, diukur, atau dikendalikan pada tingkat tegangan tinggi. Mereka muncul di infrastruktur listrik publik, jaringan industri swasta, proyek energi, sistem transportasi, fasilitas penelitian, kampus AI dan komputasi awan, dan situs komersial besar.
Desain persisnya berubah dari satu pengaturan ke pengaturan lainnya. Gardu induk utilitas mungkin memerlukan trafo yang dirancang untuk layanan jaringan berkelanjutan dan kemampuan menahan gangguan. Pabrik manufaktur mungkin memerlukan unit yang cocok dengan motor, tungku, penggerak, atau jalur proses. Laboratorium pengujian mungkin memerlukan trafo yang dapat menghasilkan tegangan tinggi terkontrol untuk validasi peralatan.

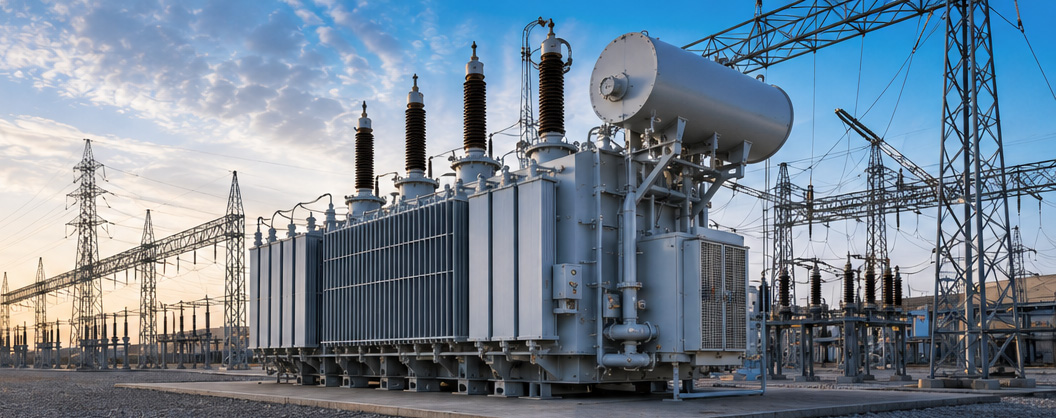

Dalam jaringan listrik, trafo menghubungkan sistem pembangkitan, transmisi, subtransmisi, dan distribusi. Trafo step-up menaikkan tegangan setelah pembangkitan, sedangkan trafo gardu induk menurunkannya untuk distribusi regional. Pendekatan berlapis ini membantu perusahaan utilitas menyeimbangkan efisiensi, keselamatan, dan pelaksanaan praktis.
Keandalan transformator daya tegangan tinggi sangat penting dalam lingkungan ini karena kegagalan dapat mempengaruhi sejumlah besar pelanggan atau layanan penting. Unit yang terhubung ke jaringan listrik biasanya dipilih dengan memperhatikan pertumbuhan beban, koordinasi perlindungan, paparan lingkungan, dan akses pemeliharaan.

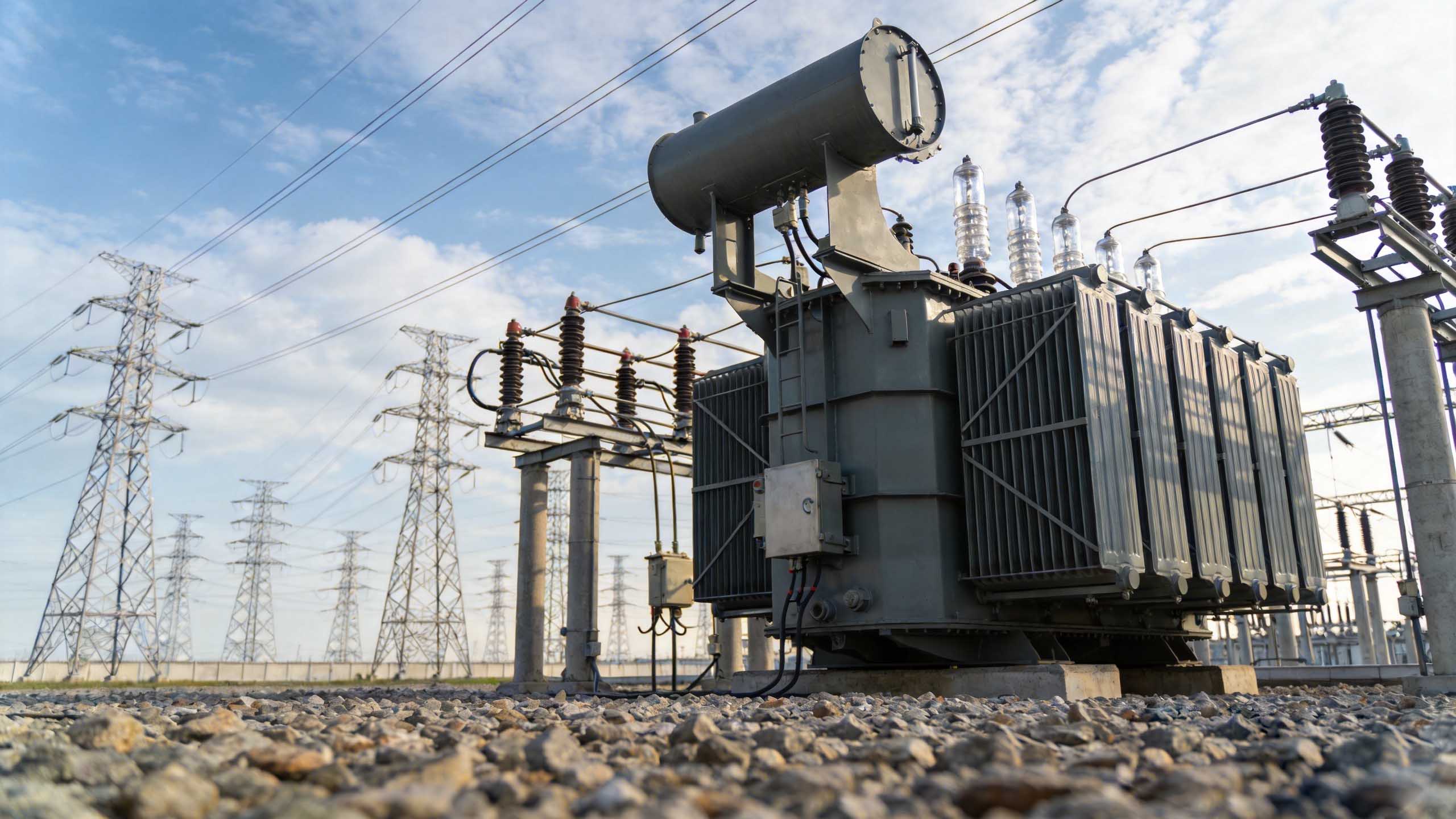

Pembangkit listrik tenaga surya, pembangkit listrik tenaga angin, sistem penyimpanan baterai, dan semakin banyak kampus pusat data AI semuanya membutuhkan trafo untuk menghubungkan beban atau keluarannya ke jaringan listrik. Dalam aplikasi ini, transformator dapat bekerja dengan inverter, jaringan pengumpulan, switchgear, dan sistem proteksi.
Manfaat praktisnya adalah kompatibilitas. Pembangkit energi terbarukan, penyimpanan, atau kampus komputasi dapat beroperasi pada satu tingkat tegangan, sedangkan jaringan memerlukan tingkat tegangan yang lain. Transformator memungkinkan interkoneksi tersebut sekaligus mendukung isolasi yang aman dan operasi yang terkoordinasi — itulah sebabnya segmen ini saat ini menjadi pusat krisis pasokan di industri. Pabrikan yang melayani pasar ini, termasuk Pearl Electric , menawarkan trafo tegangan tinggi step-up terendam oli dengan kapasitas sekitar 500 kVA hingga 180 MVA yang dibuat khusus untuk interkoneksi tenaga angin dan surya, menggunakan pendingin ONAN/ONAF dan konstruksi tahan lembab agar tahan di lokasi yang terbuka dan cuaca buruk, serta solusi trafo khusus untuk pusat data, pengisi daya kendaraan listrik, dan aplikasi jaringan pintar.

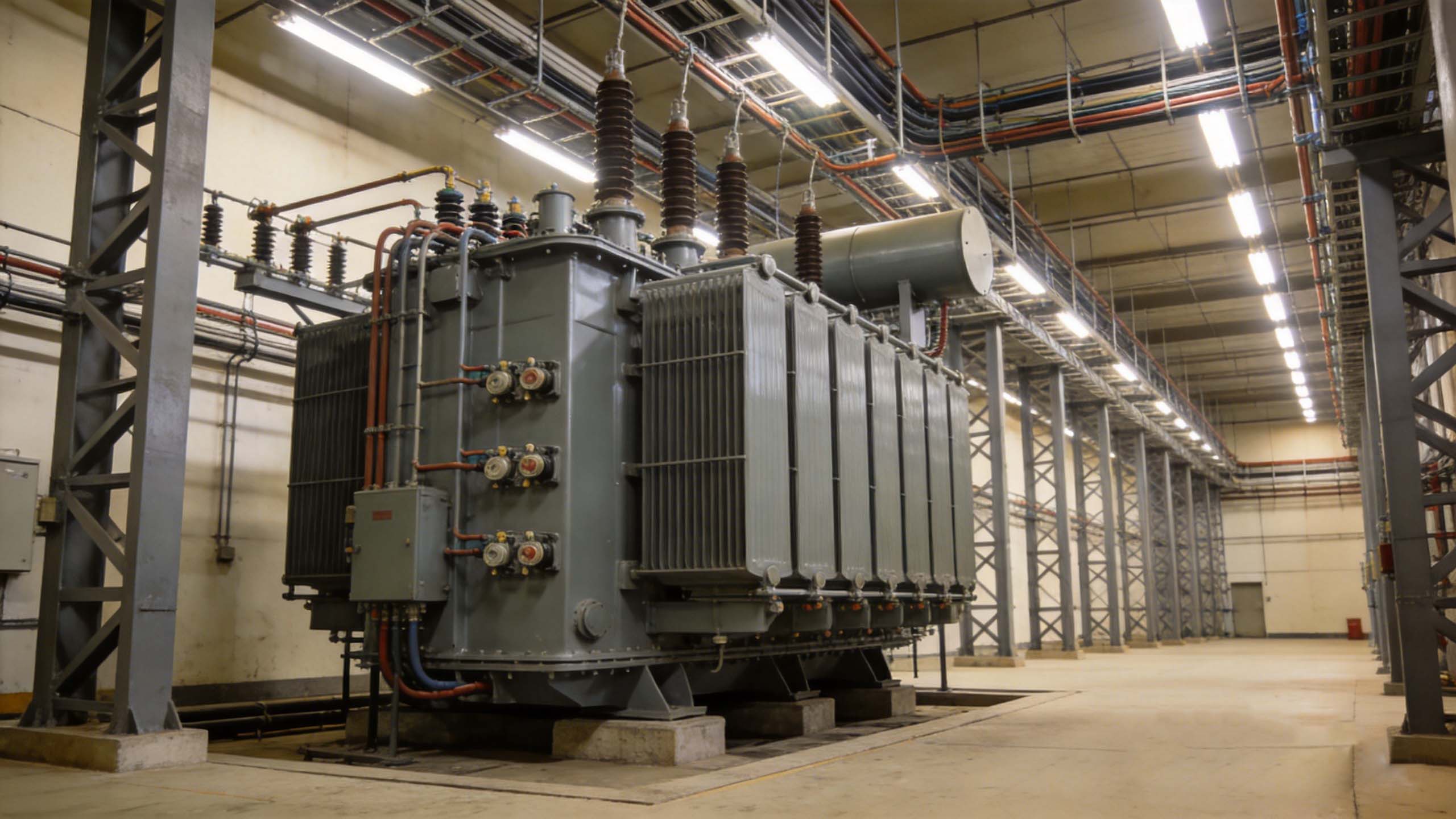

Aplikasi trafo industri meliputi pertambangan, minyak dan gas, pemrosesan logam, pabrik kimia, pusat data, pengolahan air, kampus manufaktur, dan infrastruktur transportasi besar. Lokasi ini mungkin menggunakan layanan tegangan tinggi untuk mendukung motor besar, sistem pemanas, kompresor, penggerak, peralatan proses, atau jaringan distribusi internal.
Lingkungan industri bisa jadi penuh tuntutan. Beban mungkin berfluktuasi, harmonisa mungkin ada, suhu lingkungan mungkin tinggi, dan persyaratan waktu kerja mungkin ketat. Oleh karena itu, pemilihan trafo harus mempertimbangkan tidak hanya tegangan dan kapasitas pelat nama tetapi juga siklus kerja, kondisi pemasangan, strategi proteksi, dan perencanaan pemeliharaan. Lokasi berbahaya seperti anjungan lepas pantai dan pembangkit listrik berbahan bakar gas menambah lapisan persyaratan lainnya, dan produsen telah meresponsnya dengan tangki anti bocor minyak, insulasi tahan api, perangkat pelepas tekanan, dan ventilasi ledakan yang dibuat khusus untuk tugas minyak dan gas.
Dua ceruk yang menuntut layak mendapat perhatian khusus. Sistem kereta api dan metro berlistrik mengandalkan trafo traksi untuk mengubah daya jaringan menjadi profil tegangan dan frekuensi tertentu yang dibutuhkan kereta api – sebuah aplikasi khusus yang telah menarik perhatian dari operator angkutan umum; Pearl Electric, misalnya, telah menjalani audit pemasok dari MTR Corporation Hong Kong yang mencakup jalur trafo traksi dan penyearah traksi. Pembangkit listrik tenaga nuklir berada pada posisi yang berlawanan dalam spektrum risiko, dimana insulasi trafo, keselamatan kebakaran, dan ketahanan seismik menghadapi persyaratan industri yang paling ketat, yang biasanya menuntut material insulasi Kelas A, penyegelan yang diperkuat, dan pengujian tipe independen berdasarkan panduan keselamatan IEC 60076 dan IAEA.
Beberapa trafo tegangan tinggi dibuat untuk menguji kabel, switchgear, sistem isolasi, bushing, motor, dan produk listrik lainnya. Unit-unit ini mungkin tidak beroperasi seperti trafo jaringan. Sebaliknya, mereka dapat memberikan tegangan terkontrol untuk pengujian durasi pendek atau bentuk gelombang khusus tergantung pada aplikasinya.
Transformator khusus juga dapat mendukung sistem yang berhubungan dengan medis, ilmiah, transportasi, dan pertahanan. Dalam pengaturan ini, presisi, kinerja insulasi, dan kontrol keselamatan seringkali sama pentingnya dengan kapasitas daya.
Manfaat transformator tegangan tinggi lebih dari sekadar mengubah tegangan. Mereka meningkatkan efisiensi, mengaktifkan arsitektur jaringan, melindungi peralatan, dan mendukung desain kelistrikan yang lebih aman bila ditentukan dan dipelihara dengan benar.
Keuntungan penting meliputi:
● Transfer daya yang efisien: Tegangan yang lebih tinggi memungkinkan arus yang lebih rendah pada tingkat daya yang sama, sehingga mengurangi energi yang hilang sebagai panas dalam konduktor.
● Kompatibilitas sistem: Transformer menghubungkan peralatan dan jaringan yang beroperasi pada level tegangan berbeda.
● Peningkatan distribusi listrik: Fasilitas dapat menyediakan layanan tegangan tinggi dan mendistribusikan listrik secara internal dengan cara yang terstruktur.
● Isolasi listrik: Banyak transformator merancang sirkuit terpisah, membantu mengelola risiko keselamatan dan kondisi gangguan tertentu.
● Kontrol voltase: Pengubah tap dan pilihan desain sistem membantu menjaga voltase dalam rentang pengoperasian yang dapat diterima.
● Mendukung beban besar: Sistem industri dan kampus pusat data dapat mengoperasikan peralatan yang tidak praktis hanya pada layanan bertegangan rendah.
● Ketahanan operasional: Transformator yang dipilih dengan tepat membantu menstabilkan aliran daya dan mendukung perlindungan terkoordinasi.
Manfaat ini bergantung pada rekayasa yang benar. Trafo yang tidak sesuai dengan beban atau lingkungannya dapat menjadi terlalu panas, mengalami tekanan isolasi, menimbulkan gangguan perjalanan, atau memerlukan perawatan lebih dari yang diperkirakan.

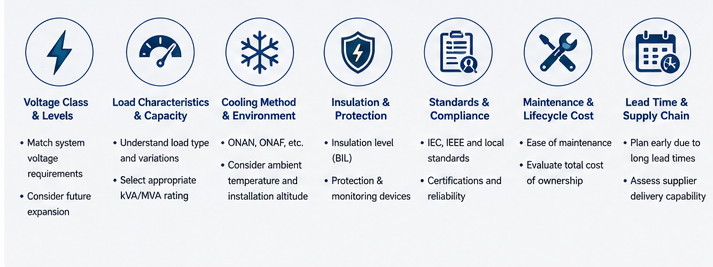

Memilih trafo tegangan tinggi yang tepat dimulai dengan menentukan tugas kelistrikan, lingkungan fisik, kebutuhan keselamatan, dan ekspektasi pengoperasian jangka panjang. Pilihan terbaik bukan sekadar unit terbesar yang tersedia atau biaya awal terendah; ini adalah trafo yang sesuai dengan sistem secara andal terhadap kondisi layanan yang diinginkan — dan, di pasar saat ini, yang benar-benar dapat dikirimkan dalam jangka waktu yang dapat diterapkan.
Proses seleksi praktis harus mempertimbangkan:
1. Persyaratan tegangan: Identifikasi level tegangan primer dan sekunder, kelas isolasi, metode pembumian, dan konfigurasi sistem.
2. Profil beban: Tinjau beban berkelanjutan, permintaan puncak, start motor, tugas siklik, dan perkiraan pertumbuhan di masa depan.
3. Kapasitas dan kinerja termal: Pilih metode rating dan pendinginan yang dapat menangani kondisi pengoperasian sebenarnya tanpa kenaikan suhu yang berlebihan.
4. Lokasi pemasangan: Pertimbangkan penempatan di dalam atau luar ruangan, ketinggian, suhu lingkungan, ventilasi, kebutuhan seismik, paparan korosi, dan ruang yang tersedia.
5. Jenis isolasi dan pendinginan: Bandingkan opsi tipe kering dan berisi cairan berdasarkan keselamatan, pemeliharaan, jejak kaki, efisiensi, dan kendala lingkungan. Semakin banyak pembeli yang juga mempertimbangkan cairan isolasi baru yang dapat terbiodegradasi dan desain inti amorf, yang dipromosikan oleh produsen sebagai alternatif yang lebih rendah kerugian dan dampak lingkungan yang lebih rendah dibandingkan bahan konvensional.
6. Perlindungan dan pemantauan: Mengkoordinasikan sekering, pemutus, relai, sensor suhu, perangkat tekanan, dan alarm dengan sistem kelistrikan yang lebih luas.
7. Standar dan kepatuhan: Cocokkan kode yang berlaku, persyaratan utilitas, spesifikasi lokasi, dan praktik industri.
8. Akses pemeliharaan: Pastikan teknisi dapat memeriksa, menguji, memberi ventilasi, mengambil sampel, memperbaiki, atau mengganti komponen sesuai kebutuhan.
9. Nilai siklus hidup: Pertimbangkan keandalan, kerugian, kemudahan servis, risiko waktu henti, dan permintaan pengoperasian yang diharapkan, bukan hanya harga pembelian.
10. Jadwal pengadaan: Pertimbangkan waktu tunggu produksi saat ini, yang dapat memakan waktu beberapa tahun untuk unit besar, dan masukkan jadwal pemesanan ke dalam perencanaan proyek sejak hari pertama daripada memperlakukan peralatan sebagai pembelian tahap akhir.
Untuk aplikasi trafo industri, profil beban perlu mendapat perhatian khusus. Fasilitas dengan motor besar, penggerak frekuensi variabel, peralatan las, atau beban proses dapat menimbulkan tekanan listrik yang tidak terlihat jelas dari angka kapasitas dasar saja. Koordinasi awal antara tim teknik, operasi, pengadaan, dan pemeliharaan membantu mencegah ketidaksesuaian yang merugikan dan kejutan penjadwalan.
Mengingat waktu tunggu multi-tahun, hubungan dengan pabrikan sama pentingnya dengan spesifikasi teknis. Pemasok yang memenuhi syarat harus mampu menunjukkan kepatuhan terhadap IEC 60076 dan, tergantung pada pasar tujuan, standar seperti ANSI/IEEE C57, BS, NEMA, atau persyaratan desain ramah lingkungan regional. Sistem mutu seperti sertifikasi ISO 9001 dan ISO 14001, inspeksi material masuk yang terdokumentasi, dan pengujian penerimaan pabrik (FAT) yang disaksikan oleh pembeli atau pihak ketiga merupakan ekspektasi dasar yang wajar, bukan tambahan.
Rekam jejak dan cakupan kelas voltase juga patut dicek langsung. Pearl Electric, misalnya, telah memproduksi transformator daya sejak tahun 1958 dan saat ini memproduksi unit tegangan tinggi terendam oli dengan rentang sekitar 66kV hingga 230kV dan 10 MVA hingga 200 MVA, dengan sertifikasi CE, UL, TUV, dan ASTA, grup vektor yang dapat dikonfigurasi, dan aksesori opsional seperti pengubah keran on-load, termometer belitan dan oli, relai gas, dan katup pelepas tekanan. Pembeli yang mengevaluasi produsen mana pun harus meminta bukti pengalaman proyek serupa di sektor mereka masing-masing – utilitas, energi terbarukan, industri, kereta api, atau pusat data – karena persyaratan desain sangat berbeda di antara keduanya.
Peralatan bertegangan tinggi memerlukan praktik keselamatan yang disiplin karena komponen berenergi dapat menimbulkan guncangan, percikan api, kebakaran, dan bahaya mekanis. Transformator juga menyimpan energi panas, mungkin mengandung cairan isolasi, dan dapat dihubungkan ke sistem dengan arus gangguan yang signifikan. Pekerjaan yang aman bergantung pada desain, prosedur, pelabelan, pelatihan, dan perangkat pelindung yang tepat.
Praktik keselamatan yang penting meliputi:
● Jauhkan personel yang tidak berkualifikasi dari selungkup, pekarangan, brankas, dan terminal trafo.
● Gunakan prosedur lockout dan tagout sebelum pemeriksaan atau pemeliharaan.
● Verifikasi tidak adanya tegangan dengan peralatan dan prosedur yang sesuai.
● Pertahankan jarak bebas yang diperlukan di sekitar komponen berenergi dan berventilasi.
● Jaga agar sistem grounding dan bonding tetap utuh dan diperiksa dengan benar.
● Gunakan relai pelindung, sekering, pemutus arus, dan alarm yang sesuai dengan aplikasinya.
● Waspadai tanda-tanda panas berlebih, kebocoran, kebisingan yang tidak biasa, bushing rusak, korosi, atau gangguan isolasi.
● Ikuti peraturan lokasi, peraturan kelistrikan, panduan pabrikan, dan rekomendasi teknik yang memenuhi syarat.
Keamanan harus dimasukkan ke dalam instalasi sejak awal. Pagar yang baik, rambu peringatan, izin kerja, perlindungan terhadap kebakaran, penahan tumpahan jika diperlukan, dan sarana pemutusan hubungan yang dapat diakses, semuanya berkontribusi pada pengoperasian yang lebih aman. Tim pemeliharaan juga harus memiliki dokumentasi yang jelas sehingga mereka memahami rating, sambungan, pengaturan perlindungan, dan prosedur darurat.
Keandalan dibentuk oleh pembebanan listrik, kondisi termal, kondisi isolasi, tekanan mekanis, dan paparan lingkungan. Sebuah trafo dapat dirancang dengan baik namun tetap berkinerja buruk jika kelebihan beban, ventilasi buruk, terkontaminasi, atau mengalami gangguan berulang.
Panas adalah salah satu faktor kehidupan transformator yang paling penting. Ketika suhu pengoperasian meningkat, bahan isolasi umumnya menua lebih cepat. Pendinginan yang tepat, manajemen beban, dan pemantauan suhu membantu melindungi transformator dari tekanan yang dapat dihindari.
Aliran udara yang tersumbat, kipas yang rusak, level cairan yang rendah, radiator yang kotor, atau sirkuit yang kelebihan beban dapat menyebabkan panas berlebih. Operator harus menganggap tren suhu yang tidak normal sebagai peringatan dini daripada menunggu terjadinya kerusakan — dan mengingat waktu tunggu penggantian saat ini, menghindari kegagalan dini adalah hal yang lebih penting dari sebelumnya.
Kelembaban dan kontaminasi dapat melemahkan kinerja insulasi. Trafo luar ruangan mungkin menghadapi hujan, debu, garam, bahan kimia, satwa liar, dan perubahan suhu. Trafo dalam ruangan mungkin menghadapi ventilasi yang buruk, penumpukan debu, atau akses terbatas.
Penutup, jenis isolasi, sistem penyegelan, dan rencana pemeliharaan harus sesuai dengan lingkungan. Dalam lingkungan industri yang keras, ketahanan terhadap korosi dan pemeriksaan rutin sama pentingnya dengan rating kelistrikan.
Hubungan pendek, kejadian switching, petir, harmonik, dan lonjakan tegangan dapat menyebabkan tekanan pada belitan dan insulasi transformator. Perlengkapan pelindung membantu membatasi kerusakan, namun perlindungan harus dikoordinasikan dengan baik. Arester surja, relai, pemutus arus, dan sistem pembumian semuanya berperan dalam mengurangi risiko.
Trafo yang mengalami gangguan besar harus dievaluasi sebelum dikembalikan ke layanan normal. Sekalipun tampak berfungsi, pergerakan mekanis internal atau kerusakan isolasi mungkin telah terjadi.
Program pemeliharaan trafo harus didasarkan pada jenis trafo, kelas tegangan, tugas, lingkungan, dan kekritisan. Tujuannya adalah untuk menemukan masalah yang berkembang sejak dini, menjaga kesehatan isolasi, dan menghindari pemadaman listrik yang tidak direncanakan – sebuah tujuan yang menjadi lebih penting sekarang karena unit yang rusak mungkin membutuhkan waktu bertahun-tahun untuk diganti.
Daftar periksa inspeksi yang berguna mungkin mencakup:
● Tinjau riwayat beban, suhu, dan alarm untuk mengetahui tren yang tidak biasa.
● Periksa bushing, terminal, konduktor grounding, dan sambungan yang terlihat.
● Periksa kebocoran, korosi, cat rusak, perangkat keras longgar, atau masalah penutup.
● Pastikan kipas pendingin, pompa, radiator, ventilasi, dan filter bersih dan beroperasi.
● Dengarkan senandung, gemeretak, atau getaran yang tidak biasa.
● Pastikan perangkat pelindung dan peralatan pemantauan berfungsi.
● Untuk unit berisi cairan, lakukan pengujian cairan yang sesuai seperti yang disyaratkan oleh rencana pemeliharaan.
● Untuk unit tipe kering, periksa apakah ada penumpukan debu, ventilasi yang tersumbat, perubahan warna, atau kerusakan insulasi.
● Menyimpan catatan hasil pengujian, tindakan pemeliharaan, perubahan pemuatan, dan perbaikan.
Dokumentasi penting karena masalah trafo sering kali berkembang secara bertahap. Pembacaan suhu atau catatan pemeriksaan mungkin tidak memberikan banyak informasi, namun tren seiring berjalannya waktu dapat menunjukkan penurunan kualitas. Pencatatan yang baik juga membantu teknisi mengambil keputusan yang lebih baik mengenai pemuatan, perbaikan, penggantian, atau perencanaan suku cadang peralatan.
Banyak masalah transformator dimulai pada saat spesifikasi, pemasangan, atau pengoperasian awal. Menghindari kesalahan umum dapat meningkatkan keselamatan, kinerja, dan nilai siklus hidup.
Perhatikan masalah ini:
● Memilih kapasitas tanpa mempelajari beban: Kapasitas yang tertera harus disesuaikan dengan perilaku pengoperasian sebenarnya, bukan sekadar perkiraan sederhana.
● Mengabaikan pertumbuhan di masa depan: Trafo yang hampir tidak dapat memenuhi permintaan saat ini dapat menjadi hambatan seiring bertambahnya peralatan — sebuah risiko yang semakin besar ketika waktu tunggu penggantian mencapai beberapa tahun.
● Meremehkan lingkungan: Panas, debu, kelembapan, bahan kimia, dan aliran udara yang terbatas dapat memperpendek masa pakai.
● Memperlakukan proteksi sebagai hal yang tidak penting: Perangkat proteksi harus dikoordinasikan dengan karakteristik transformator dan tingkat kesalahan sistem.
● Jarak bebas pemasangan yang buruk: Transformer memerlukan ruang untuk pendinginan, inspeksi, pekerjaan yang aman, dan akses darurat.
● Melewatkan pengujian dasar: Data pengujian awal memberikan tim pemeliharaan titik referensi untuk perbandingan di masa mendatang.
● Mengabaikan pelatihan operator: Personil harus mengetahui seperti apa tampilan, suara, dan bau operasi normal sehingga mereka dapat mengenali tanda-tanda peringatan dini.
● Pemesanan terlambat: Di pasar di mana unit dalam jumlah besar memerlukan waktu bertahun-tahun untuk tiba, menunggu hingga konstruksi selesai untuk melakukan pemesanan adalah salah satu kesalahan paling merugikan yang dapat dilakukan oleh tim proyek.
Kesalahan ini dapat dicegah dengan perencanaan yang matang. Hasil terbaik biasanya diperoleh ketika keputusan trafo dibuat sebagai bagian dari desain sistem kelistrikan yang lengkap, dan jadwal pengadaan, bukan sebagai pembelian tahap akhir yang berdiri sendiri.
Tidak ada satupun batasan global, namun dalam praktiknya istilah ini umumnya mencakup unit yang beroperasi dari sekitar 66kV hingga 230kV atau lebih tinggi pada sisi primer, dengan kapasitas berkisar antara 10 MVA untuk unit gardu induk yang lebih kecil hingga 200 MVA atau lebih untuk jaringan besar dan transformator industri. Di bawah kisaran tersebut, peralatan biasanya diklasifikasikan sebagai distribusi tegangan menengah atau transformator yang dipasang pada bantalan.
Program umumnya mencakup inspeksi visual dan termal rutin setiap bulan hingga triwulanan, pengujian kualitas minyak dan analisis gas terlarut (DGA) setiap satu hingga tiga tahun tergantung pada usia dan kekritisan, dan serangkaian pengujian kelistrikan lengkap — ketahanan insulasi, faktor daya/tan delta, rasio putaran, dan ketahanan belitan — setiap tiga hingga lima tahun atau setelah kejadian gangguan besar. DGA sangat berharga karena dapat menandai kerusakan isolasi atau panas berlebih di dalam tangki jauh sebelum masalahnya terlihat secara eksternal, sehingga memberikan waktu bagi pemilik aset untuk merencanakan perbaikan atau penggantian daripada menghadapi pemadaman listrik yang tidak direncanakan.
Trafo step-up meningkatkan tegangan, dan biasanya dipasang dekat dengan sumber pembangkitan — pembangkit listrik, pembangkit listrik tenaga angin, atau taman surya — sehingga listrik dapat mengalir secara efisien dalam jarak transmisi yang jauh. Trafo step-down melakukan hal yang sebaliknya, mengurangi tegangan transmisi tinggi ke tingkat yang benar-benar dapat digunakan oleh gardu induk, pabrik, atau bangunan. Banyak proyek, termasuk interkoneksi energi terbarukan, memerlukan kedua tahap tersebut pada titik berbeda dalam sistem.
Minimal, desain trafo harus mematuhi IEC 60076, standar inti internasional untuk trafo daya, dan persyaratan regional tambahan seperti ANSI/IEEE C57 di Amerika Utara atau standar BS dan NEMA di tempat lain. Di sisi produsen, sertifikasi manajemen mutu dan lingkungan ISO 9001 dan ISO 14001, bersama dengan sertifikasi produk seperti CE, UL, TUV, atau ASTA, dan proses pengujian penerimaan pabrik yang terdokumentasi, merupakan indikator yang masuk akal bahwa pemasok dapat memberikan kualitas yang konsisten dan dapat diverifikasi pada proyek multi-tahun.
Trafo tegangan tinggi bukanlah komponen sekali pakai. Infrastruktur kelistrikan jangka panjanglah yang memengaruhi efisiensi energi, waktu kerja, keselamatan, dan opsi perluasan. Baik untuk melayani gardu utilitas, proyek energi terbarukan, pabrik industri, pusat data AI, atau fasilitas pengujian, nilainya bergantung pada kesesuaian desain dengan aplikasi dan pemeliharaannya sepanjang masa pakainya.
Memahami jenis trafo listrik utama, permintaan peralatan tegangan tinggi, realitas aplikasi trafo industri, dan tekanan pasokan yang kini membentuk kembali pasar membantu tim mengambil keputusan yang lebih baik. Trafo yang tepat, dipesan sejak awal dari produsen dengan rekam jejak yang dapat diverifikasi, dan dirawat dengan baik, mendukung aliran daya yang efisien, pengoperasian yang lebih aman, dan kinerja yang dapat diandalkan dalam sistem yang mengutamakan keandalan listrik.
