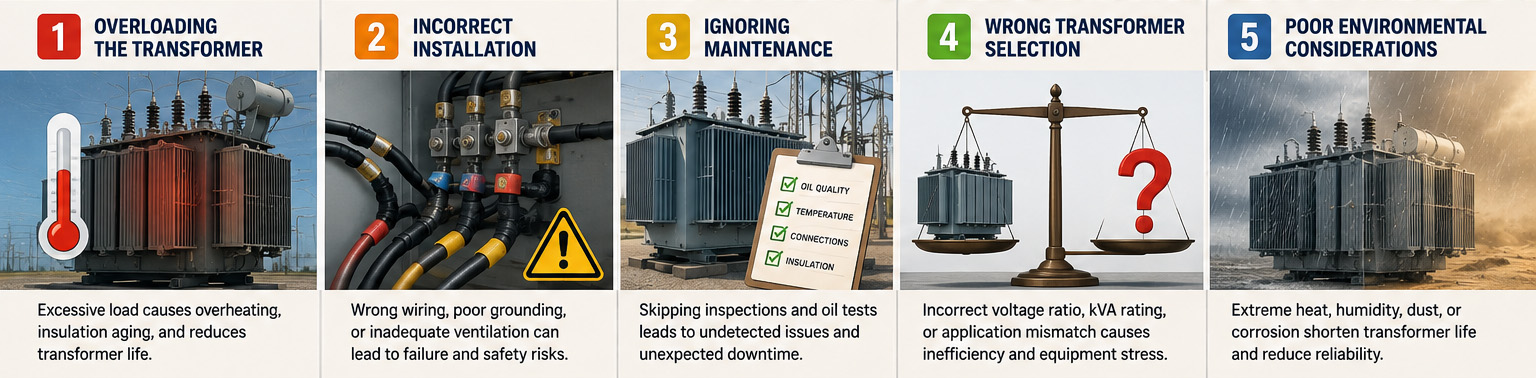

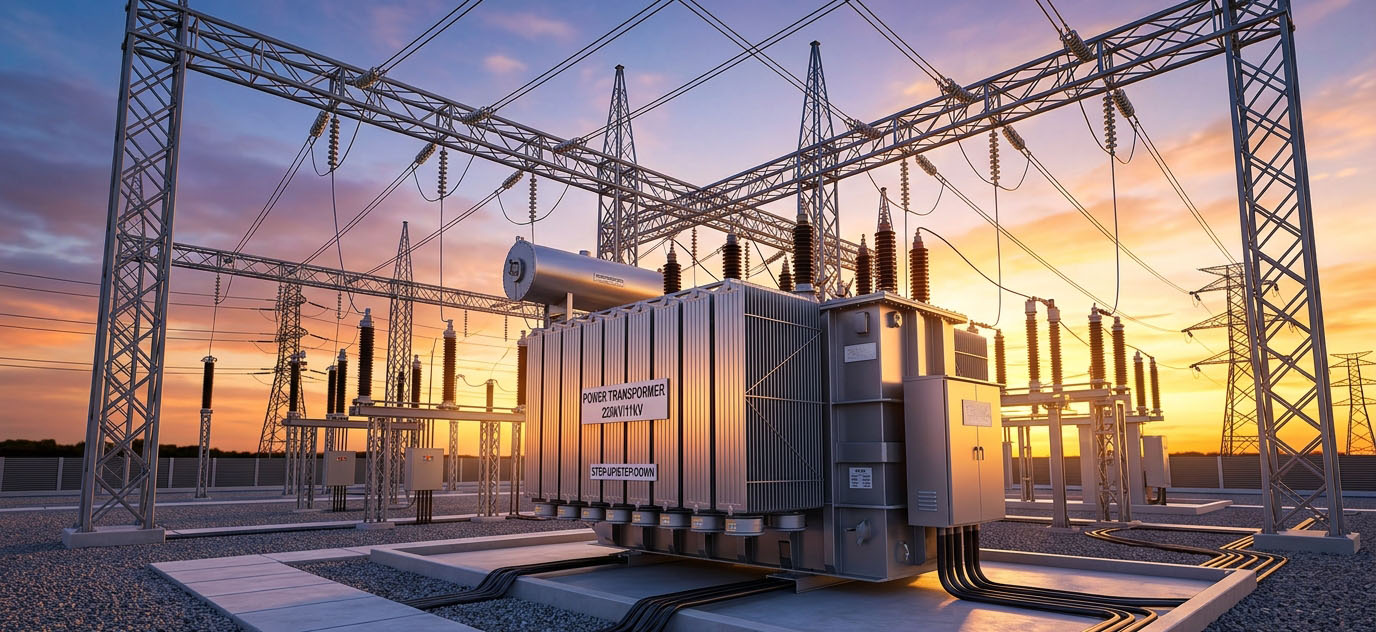

5 Kesalahan Umum yang Harus Dihindari Saat Menggunakan Transformator Step-Up dan Step-Down

Transformator step up dan step down adalah tulang punggung setiap sistem tenaga listrik — secara diam-diam meningkatkan tegangan untuk transmisi jarak jauh atau menurunkannya ke tingkat yang aman untuk rumah, pabrik, dan pusat data. Namun trafo yang dibangun dengan baik pun bisa rusak sebelum waktunya, terlalu panas, atau menimbulkan bahaya keselamatan jika disalahgunakan, salah dipasang, atau tidak dirawat dengan baik.

Panduan ini menjelaskan 5 kesalahan paling umum yang dilakukan para insinyur, kontraktor, dan manajer fasilitas saat menggunakan trafo step up/step down, dan cara menghindarinya — dengan mengacu pada standar IEC 60076 dan ANSI/IEEE C57 yang mengatur desain dan pengujian trafo.

Transformator Step Up vs Step Down

Keduanya adalah perangkat transformasi tegangan berdasarkan induksi elektromagnetik, tetapi keduanya memiliki peran yang berlawanan:

• Transformator Step-Up : Menaikkan tegangan dari belitan primer ke sekunder (lebih banyak lilitan sekunder dibandingkan primer). Digunakan di pembangkit listrik untuk menaikkan tegangan — misalnya, dari 11kV ke 220kV — untuk transmisi jarak jauh yang efisien dengan kehilangan saluran minimal.

• Trafo Step-Down : Menurunkan tegangan dari belitan primer ke belitan sekunder (belokan sekunder lebih sedikit dibandingkan belitan primer). Digunakan di gardu induk dan dekat pengguna akhir untuk menurunkan tegangan transmisi ke tingkat yang aman dan dapat digunakan, seperti 400V atau 230V.

Hubungan tersebut diatur oleh rumus rasio putaran: Vs / Vp = Ns / Np

Dimana Vp/Vs adalah tegangan primer/sekunder dan Np/Ns adalah lilitan belitan primer/sekunder. Mendapatkan rasio ini - dan pemilihan trafo yang dibangun di sekitarnya - salah adalah awal dari sebagian besar kesalahan di bawah ini.

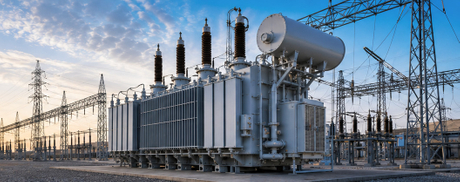

Jika Anda menentukan peralatan untuk proyek baru, lini produk Pearl Electric trafo distribusi dan trafo tipe kering dirancang dan diuji sesuai standar IEC/ANSI, yang membantu menghilangkan beberapa kesalahan ini pada tahap desain.

Kesalahan #1: Membebani Transformator secara berlebihan

Kelebihan beban adalah penyebab paling umum kegagalan transformator prematur. Setiap transformator memiliki kapasitas pengenal kVA/MVA berdasarkan desain pendinginnya (ONAN, ONAF, OFAF, dll.); mendorong beban melebihi batas tersebut akan mempercepat penuaan isolasi dan dapat memicu pelepasan panas.

Tanda-tanda Trafo Kelebihan Beban

• Panas berlebih : Suhu oli bagian atas atau suhu belitan secara konsisten berada di atas batas terukur (sesuai IEC 60076-2, biasanya kelas kenaikan 55°C/65°C).

• Kebisingan tidak normal : Berdengung atau berdengung lebih keras dari biasanya, sering kali disebabkan oleh kejenuhan inti atau belitan yang kendor karena tekanan.

• Sering tersandung : Relai atau sekering proteksi aktif berulang kali saat ada beban.

Bagaimana Mencegahnya

• Ukur trafo dengan headroom untuk pertumbuhan beban di masa depan (biasanya margin 20–25%), bukan hanya permintaan saat ini.

• Pasang pemantauan beban atau sistem pemantauan transformator untuk melacak tren pembebanan secara real time.

• Jadwalkan audit beban secara berkala, terutama setelah penambahan peralatan baru, pengisi daya kendaraan listrik, atau perluasan fasilitas.

Untuk beban yang berfluktuasi secara signifikan — seperti stasiun pengisian daya kendaraan listrik atau lokasi energi terbarukan — ada baiknya meninjau panduan Pearl Electric tentang pemilihan transformator untuk infrastruktur daya yang sangat penting dan memiliki variabilitas tinggi , yang mencakup perencanaan redundansi dan kapasitas beban secara lebih rinci.

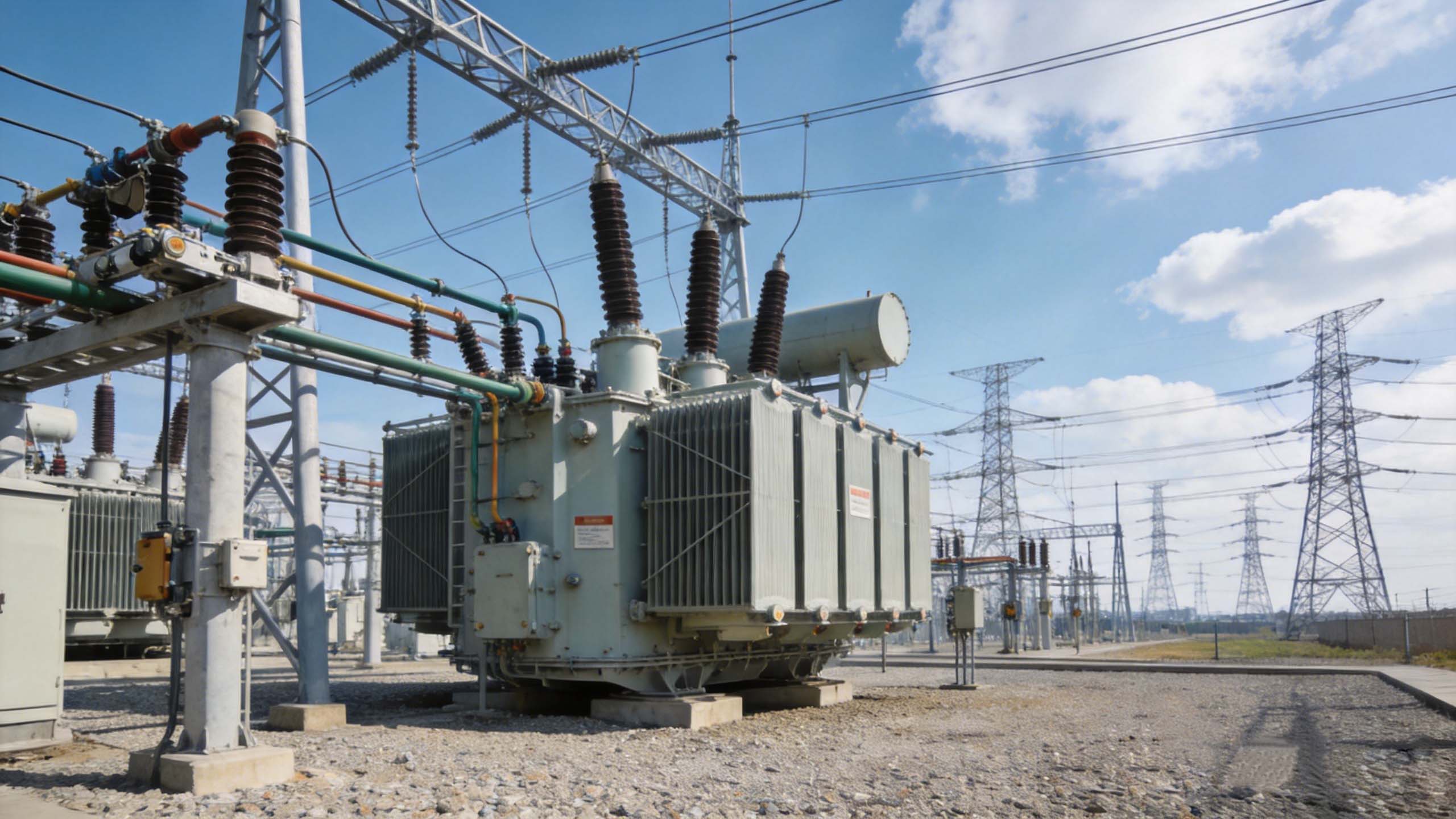

Kesalahan #2: Praktik Instalasi yang Salah

Trafo dengan ukuran yang tepat tetapi pemasangannya buruk dapat rusak sama cepatnya dengan trafo yang ukurannya terlalu kecil. Kesalahan instalasi sering kali luput dari perhatian hingga kesalahan pertama terjadi.

Kesalahan Instalasi Umum

• Sambungan kabel yang longgar atau salah — menyebabkan busur api, titik panas, dan ketidakseimbangan tegangan.

• Landasan yang buruk atau hilang — bahaya keselamatan serius yang juga mempengaruhi koordinasi relai proteksi.

• Ventilasi atau jarak bebas yang tidak memadai — membatasi pendinginan alami atau paksa, sehingga meningkatkan suhu pengoperasian.

• Pengurutan grup vektor atau fase salah — penting saat memparalelkan transformator atau menghubungkan ke infrastruktur jaringan yang ada.

Praktik Terbaik

• Pemasangan harus selalu dilakukan oleh profesional kelistrikan yang berkualifikasi dengan mengikuti diagram sambungan pabrikan dan kode kelistrikan setempat (misalnya, NEC, IEC 60364).

• Verifikasi resistansi pentanahan dengan alat penguji pentanahan yang tepat sebelum pemberian energi.

• Pertahankan jarak aliran udara yang ditentukan pabrikan, terutama untuk unit terendam oli dengan kumpulan radiator.

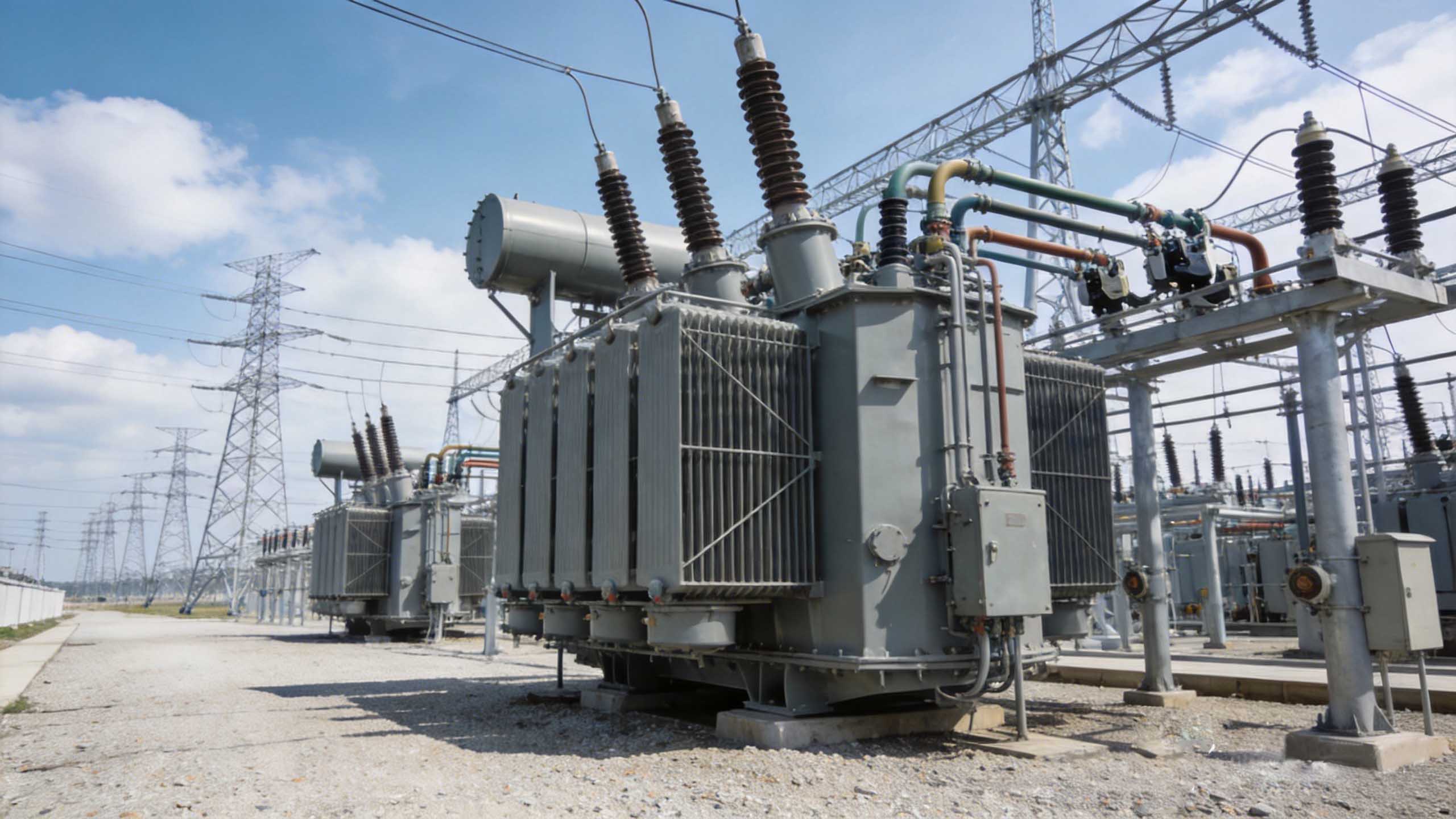

Kesalahan #3: Kurangnya Perawatan Reguler

Trafo dibuat untuk dapat digunakan selama beberapa dekade — trafo listrik Pearl Electric yang direndam dalam minyak, misalnya, dirancang untuk masa pakai lebih dari 30 tahun — namun hanya dengan program pemeliharaan yang konsisten. Melewatkan pemeliharaan adalah salah satu cara tercepat untuk memperpendek umur tersebut.

Daftar Periksa Pemeliharaan

• Pengujian minyak isolasi : Kekuatan dielektrik, kadar air, dan analisis gas terlarut (DGA) setidaknya setiap tahun untuk unit yang terendam minyak — DGA dapat mendeteksi kesalahan yang berkembang (busur api, panas berlebih, pelepasan sebagian) beberapa bulan sebelum kegagalan.

• Pengujian ketahanan insulasi (megger) : Mengonfirmasi insulasi belitan tidak terdegradasi akibat masuknya uap air atau penuaan termal.

• Inspeksi kebocoran oli dan gasket : Kebocoran kecil sekalipun akan mengurangi efisiensi pendinginan dan menyebabkan insulasi terkena kelembapan.

• Membersihkan ventilasi, radiator, dan kipas pendingin : Penumpukan debu dan kotoran mengurangi pembuangan panas.

• Inspeksi tap-changer : Untuk unit dengan on-load tap changer (OLTC), keausan kontak dan kondisi kompartemen oli harus diperiksa sesuai interval perawatan pabrikan.

Konsekuensi dari Pengabaian Berkurangnya kekuatan dielektrik, percepatan penuaan isolasi, pemadaman listrik yang tidak direncanakan, dan – dalam kasus terburuk – kegagalan besar yang memerlukan penggantian trafo secara penuh dibandingkan perbaikan berbiaya rendah. Pearl Electric juga telah menerbitkan panduan terperinci mengenai cara mengatasi penuaan minyak isolasi pada transformator di bawah beban energi terbarukan yang berfluktuasi , yang merupakan referensi berguna khususnya untuk lokasi pembangkit listrik tenaga angin dan surya.

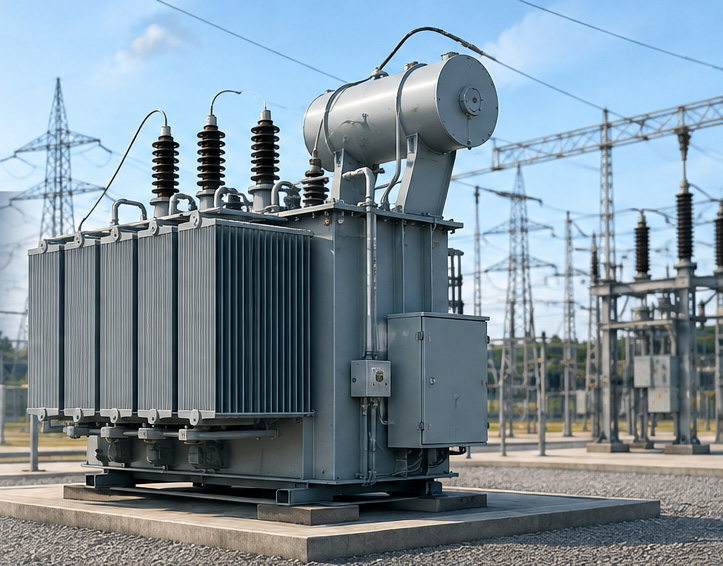

Kesalahan #4: Mengasumsikan Semua Transformer Itu Sama

Tidak semua transformator dapat dipertukarkan — bahkan dalam kategori "naik/turun". Memilih berdasarkan harga atau ketersediaan saja, tanpa mencocokkan aplikasinya, adalah kesalahan yang sering terjadi dan merugikan.

Perbedaan Utama untuk Dievaluasi

Faktor Seleksi

• Kapasitas beban (kVA/MVA) dan pertumbuhan yang diharapkan

• Lingkungan instalasi dalam ruangan vs. luar ruangan

• Persyaratan kode kebakaran dan keselamatan (tipe kering sering kali diwajibkan di dalam ruangan)

• Persyaratan kelas efisiensi dan tanpa beban/kehilangan beban (relevan untuk perhitungan biaya energi dan, di beberapa pasar, kepatuhan DOE/Ecodesign)

Trafo tegangan tinggi dan jalur trafo tipe kering Pearl Electric dibuat untuk lingkungan yang berbeda justru karena 'satu ukuran untuk semua' tidak berlaku dalam pemilihan trafo.

Kesalahan #5: Kesalahpahaman Konversi Tegangan

Kesalahpahaman yang sangat umum terjadi adalah bahwa transformator dapat mengubah AC menjadi DC, atau “menciptakan” daya. Pada kenyataannya, trafo hanya mengubah level tegangan suplai AC yang ada — tidak mengubah frekuensi, dan tidak dapat mengkonversi antara AC dan DC.

Bagaimana Konversi Tegangan Sebenarnya Bekerja

1. Arus AC pada belitan primer menciptakan medan magnet bolak-balik di inti.

2. Medan magnet itu menginduksi tegangan pada belitan sekunder.

3. Rasio belitan (Ns/Np) menentukan apakah tegangan sekunder lebih tinggi (step-up) atau lebih rendah (step-down) dibandingkan tegangan primer.

Mitos Umum

• ❌ "Transformator mengubah AC menjadi DC." — Salah; yang membutuhkan penyearah, bukan trafo.

• ❌ "Semua transformator bekerja dengan cara yang sama, apa pun jenisnya." — Salah; bahan inti, kelas insulasi, dan metode pendinginan semuanya memengaruhi kinerja dan kesesuaian aplikasi.

• ❌ "Trafo yang lebih besar selalu lebih aman." — Salah; ukuran yang terlalu besar akan membuang-buang energi karena kehilangan tanpa beban dan meningkatkan biaya dimuka/footprint yang tidak diperlukan.

FAQ

1. Haruskah saya menjalankan trafo dengan beban penuh untuk efisiensi terbaik?

Tidak — ini tidak disarankan. Mengoperasikan trafo mendekati beban penuh untuk waktu yang lama akan mempercepat penuaan isolasi dan mengurangi margin keamanan. Kebanyakan transformator mencapai efisiensi puncak pada rentang beban 50%–75%, dimana rugi-rugi tanpa beban (kerugian inti/besi) dan rugi-rugi beban (kerugian tembaga) seimbang. Saat menentukan ukuran transformator, praktik terbaiknya adalah mencadangkan 20%–25% ruang kepala untuk pertumbuhan beban di masa depan daripada memilih unit hanya berdasarkan permintaan beban penuh saat ini.

2. Apakah trafo step up dapat digunakan sebagai trafo step down atau sebaliknya?

Pada prinsipnya, trafo adalah perangkat dua arah — menghubungkan suplai ke belitan tegangan rendah yang semula secara teoritis dapat membalikkan fungsinya (misalnya, menggunakan trafo step-up secara terbalik sebagai unit step-down). Namun dalam praktiknya, beberapa faktor harus diverifikasi sebelum melakukan hal tersebut: arus magnetisasi (eksitasi), margin saturasi inti, kelas insulasi, dan apakah tap changer dirancang untuk beroperasi dalam arah sebaliknya. Tanpa memastikan hal ini, pengoperasian sebaliknya dapat mengakibatkan arus masuk/magnetisasi yang berlebihan atau margin isolasi yang tidak memadai. Biasanya disarankan untuk menggunakan trafo yang dirancang khusus dan diuji di pabrik untuk arah tegangan yang diinginkan, daripada sekadar menyambungkan unit yang sudah ada secara terbalik.

3. Bagaimana cara memilih antara trafo tipe kering dan trafo terendam oli?

Pertimbangan utamanya adalah lingkungan instalasi dan persyaratan keselamatan kebakaran. Lokasi dalam ruangan, ruang yang dihuni, atau lokasi dengan persyaratan tingkat kebakaran yang ketat — seperti pusat data, bangunan komersial, dan rumah sakit — biasanya memerlukan trafo tipe kering , karena bebas minyak, menawarkan kinerja kebakaran yang lebih baik, dan memerlukan perawatan yang lebih sederhana. Instalasi luar ruangan, aplikasi berkapasitas lebih tinggi, atau proyek gardu induk dan jaringan listrik yang sensitif terhadap biaya lebih umum menggunakan trafo terendam oli, yang menawarkan pembuangan panas yang unggul dan sangat cocok untuk operasi berkapasitas besar dan tugas berkelanjutan. Pemilihan akhir juga harus mempertimbangkan kode kebakaran lokal dan profil beban spesifik aplikasi.

4. Seberapa sering minyak isolasi transformator harus diuji?

Sebagai aturan umum, minyak isolasi harus diuji setidaknya setahun sekali, meliputi kekuatan dielektrik, kadar air, dan analisis gas terlarut (DGA). Untuk transformator yang mengalami fluktuasi beban yang signifikan (seperti angin, matahari, atau aplikasi penyimpanan energi) atau beroperasi di lingkungan yang keras (panas tinggi, kelembapan tinggi, atau debu), disarankan untuk mempersingkat interval pengujian menjadi setiap 6 bulan sekali, dan memasangkan pengujian berkala dengan sistem pemantauan online yang melacak tren kondisi oli secara real-time — memungkinkan kesalahan yang baru terjadi dapat dideteksi dan diatasi sebelum berkembang menjadi kegagalan.

Kesimpulan: Membangun Strategi Transformer yang Andal

Menghindari lima kesalahan ini — beban berlebih, pemasangan yang buruk, pemeliharaan yang terabaikan, jenis trafo yang tidak cocok, dan kesalahpahaman cara kerja konversi tegangan — disebabkan oleh tiga kebiasaan: ukuran yang benar, pemasangan profesional, dan pemeliharaan yang disiplin.

Kunci takeaways

• Cocokkan peringkat kVA/MVA transformator dan ketikkan beban aktual dan proyeksi Anda.

• Pemasangannya telah dilakukan dan diverifikasi oleh profesional kelistrikan yang berkualifikasi.

• Buat jadwal perawatan berulang seputar pengujian oli, pemeriksaan isolasi, dan inspeksi visual.

Jika Anda mengevaluasi opsi trafo untuk proyek baru atau mengganti unit yang sudah tua, tim teknik Pearl Electric dapat membantu Anda memilih spesifikasi yang tepat — jelajahi rangkaian produk kami atau hubungi tim dukungan kami untuk mendapatkan rekomendasi yang disesuaikan.
