Transformator Eksitasi: 'Pengontrol Energi' Mesin Sinkron dan 'Jangkar Stabilitas' untuk Sistem Tenaga

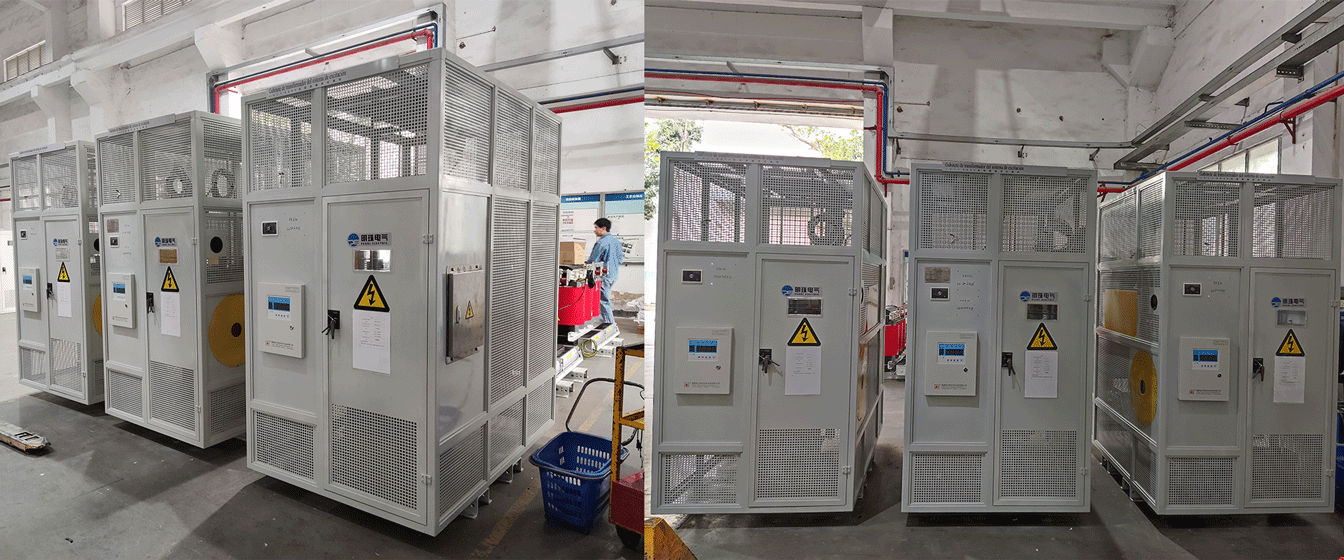

Dalam sistem tenaga modern, baik itu generator turbo besar di pembangkit listrik tenaga panas, generator air di pembangkit listrik tenaga air, atau motor sinkron yang menggerakkan proses industri, esensi intinya terletak pada kontrol yang tepat terhadap medan magnet rotor. Transformator Eksitasi merupakan peralatan penting yang menyediakan 'sumber energi' yang akurat dan andal untuk esensi inti ini. Sistem ini tidak menyalurkan daya secara langsung ke jaringan listrik, namun secara mendasar menentukan kinerja operasional, efisiensi mesin sinkron, dan tingkat stabilitas seluruh jaringan listrik.

I. Fungsi Inti: Mengapa Sistem Eksitasi Membutuhkan Transformator Khusus?

Rotor mesin sinkron memerlukan arus searah (DC) untuk membentuk medan magnet yang kuat (yaitu, 'eksitasi'). Sistem eksitasi bertanggung jawab untuk menyediakan dan mengatur arus DC ini. Trafo eksitasi memiliki tiga misi inti dalam sistem ini:

1. Pencocokan Tegangan & Isolasi Listrik : Dibutuhkan tegangan AC yang relatif tinggi dari terminal generator atau bus layanan stasiun (misalnya, 10kV, 15,75kV), dengan aman menurunkannya ke tingkat yang lebih rendah yang sesuai untuk penyearah thyristor hilir (biasanya beberapa ratus hingga seribu volt), dan menyediakan isolasi listrik yang diperlukan untuk menjamin keamanan rangkaian kontrol.

2. Menyediakan Sumber Daya Penyearah : Ini memasok sumber daya masukan AC yang stabil dan sesuai ke kabinet penyearah thyristor hilir , membentuk landasan energi untuk mengubah AC menjadi DC yang dibutuhkan oleh rotor.

3. Mendukung Pemaksaan Medan & Respon Cepat : Ketika kesalahan jaringan seperti korsleting menyebabkan penurunan tegangan secara tiba-tiba, sistem perlu secara instan (dalam milidetik) dan secara drastis meningkatkan tegangan dan arus eksitasi (yaitu, 'pemaksaan medan' atau 'eksitasi kuat') untuk sepenuhnya mendukung tegangan jaringan dan menjaga stabilitas sinkron. Transformator eksitasi harus mempunyai kemampuan untuk memberikan beberapa kali nilai pengenalnya untuk beban berlebih jangka pendek, yang berfungsi sebagai pilar energi untuk fungsi pemaksaan medan.

Singkatnya, transformator eksitasi adalah pusat konversi dan adaptasi energi khusus yang menghubungkan sistem tenaga utama dengan rangkaian kontrol medan rotor yang tepat.

II. Persyaratan Unik: Perbedaan Penting dari Transformer Standar

Lingkungan pengoperasian dan tujuan trafo eksitasi menghasilkan perbedaan desain yang signifikan dibandingkan dengan trafo distribusi atau daya standar:

Tantangan Inti Fokus Pada:

• Harmonik Overheating : Desain dan material khusus (misalnya, konduktor yang ditransposisikan, pengurangan kehilangan arus eddy) sangat penting untuk mengatasi panas berlebih pada belitan dan bagian struktural yang disebabkan oleh harmonik frekuensi tinggi.

• Gaya Elektromagnetik Tinggi : Impedansi hubung singkat yang tinggi dan lonjakan arus yang sering memerlukan belitan dengan penjepitan mekanis yang sangat tinggi dan kemampuan menahan hubung singkat.

• Respon Transien Cepat : Desain harus memastikan bahwa energi medan magnet dapat dibangun dengan cepat berdasarkan perintah pemaksaan medan, dan inti magnet tidak boleh jenuh.

AKU AKU AKU. Pertimbangan Desain & Pemilihan Teknis Utama

Pembuatan transformator eksitasi berkinerja tinggi bergantung pada pertimbangan teknis utama berikut:

1. Desain Tegangan Impedansi yang Tepat :

• Peran : Membatasi arus gangguan puncak selama hubung singkat lengan jembatan penyearah, melindungi elemen thyristor yang mahal; mempengaruhi kecepatan respons transien sistem eksitasi.

• Pertimbangan : Perlu menemukan keseimbangan optimal antara 'membatasi arus hubung singkat' dan 'menghindari dampak pada respons sistem'; ini adalah parameter desain inti utama.

2. Sistem Penggulungan & Isolasi yang Diperkuat :

• Penggulungan : Seringkali menggunakan konstruksi resin epoksi (tipe kering) atau konstruksi Tipe kering menawarkan pencegahan kebakaran/ledakan dan perawatan yang lebih mudah, cocok untuk lingkungan dalam ruangan atau lingkungan yang berat. Terendam oli memberikan pembuangan panas yang unggul dan kemampuan beban berlebih yang lebih kuat, biasanya digunakan untuk unit besar. terendam minyak .

• Isolasi : Harus tahan terhadap dampak tegangan harmonik frekuensi tinggi; kelas bahan isolasi dan desain struktur harus memiliki margin yang cukup.

3. Pemilihan Metode Pendinginan :

• Tipe kering : Pendinginan Umumnya Udara Alami (AN) atau Udara Paksa (AF).

• Terendam Minyak : Minyak Natural Air Natural (ONAN) atau Oil Forced Air Forced (OFAF). Untuk unit besar, OFAF menyediakan kapasitas pendinginan yang lebih kuat untuk memenuhi persyaratan kenaikan suhu selama pemaksaan di lapangan.

4. Pencocokan Grup Vektor :

• Harus sama persis dengan nomor pulsa jembatan penyearah (misalnya 6 pulsa, 12 pulsa). Misalnya, untuk membentuk penyearah 12-pulsa untuk mengurangi harmonisa, transformator tiga belitan atau kombinasi dua transformator (dengan sambungan delta dan wye yang diperpanjang) sering digunakan untuk menghasilkan dua suplai tiga fasa dengan pergeseran fasa 30 derajat.

Daftar Periksa Parameter Pemilihan Utama:

• Kapasitas Terukur (kVA, harus mempertimbangkan kapasitas pemaksaan di lapangan)

• Tegangan Nilai Primer/Sekunder (kV / V)

• Tegangan Impedansi (%)

• Grup Vektor (misalnya, D, y11, d0, dll.)

• Kelas Isolasi & Metode Pendinginan

• Lingkungan Instalasi (Indoor/Outdoor, ketinggian, suhu sekitar)

IV. Skenario Aplikasi Khas

1. Unit Generator Termal/Hidro/Nuklir Besar : Berfungsi sebagai peralatan catu daya inti untuk sistem eksitasi statis , konfigurasi standar untuk generator arus utama modern.

2. Unit Pembangkit Listrik Penyimpanan yang Dipompa : Unit beroperasi dalam mode generator (pembangkit) dan motor (pemompaan), sehingga menuntut kemampuan adaptasi dua arah dan keandalan transformator eksitasi yang sangat tinggi.

3. Motor Sinkron Industri Besar : Digunakan untuk menggerakkan alat berat seperti kompresor, kipas angin, dan pompa, memberikan kompensasi daya reaktif dan menstabilkan jaringan internal pabrik.

4. Sistem Propulsi Listrik Kelautan : Memberikan eksitasi yang stabil untuk motor sinkron propulsi, yang disesuaikan dengan lingkungan maritim yang keras.

Kesimpulan: Kekuatan di Balik Stabilitas

Meskipun trafo eksitasi tetap tersembunyi di samping generator atau di ruang switchgear, kinerjanya secara langsung mempengaruhi apakah mesin sinkron dapat menghasilkan tegangan yang stabil, menjaga sinkronisasi selama gangguan jaringan, dan stabilitas dinamis seluruh sistem tenaga. Ini adalah unit eksekusi penguat daya yang mengubah sinyal kontrol presisi dari pengatur tegangan otomatis menjadi gaya medan magnet yang kuat.
