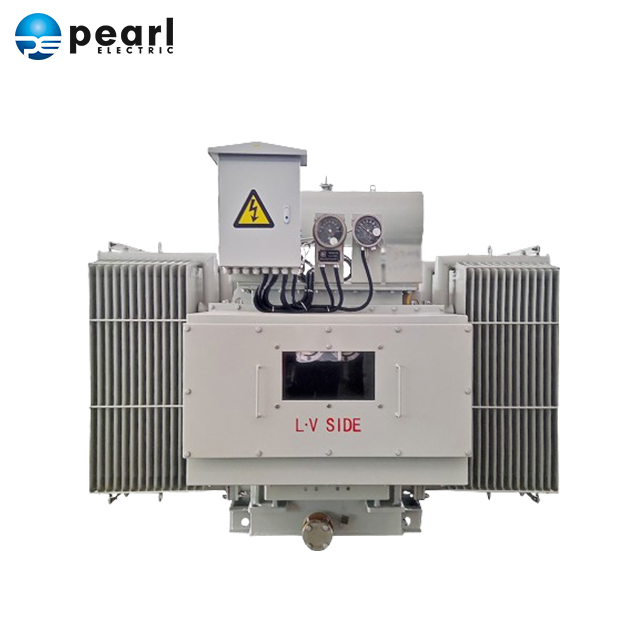

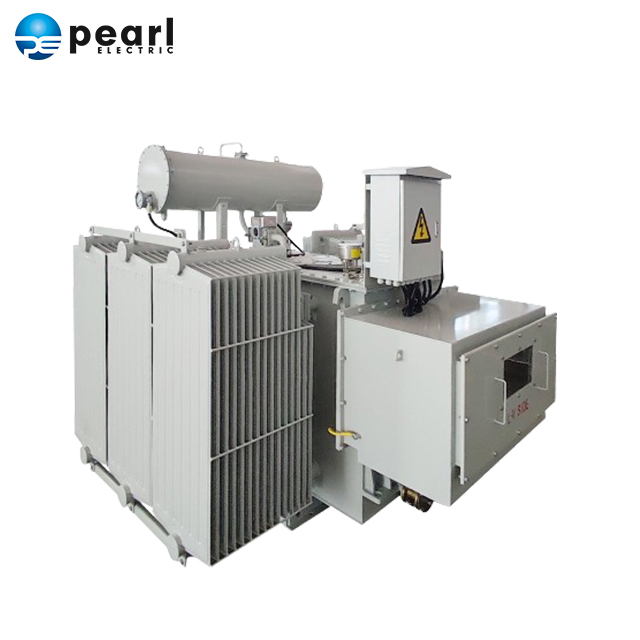

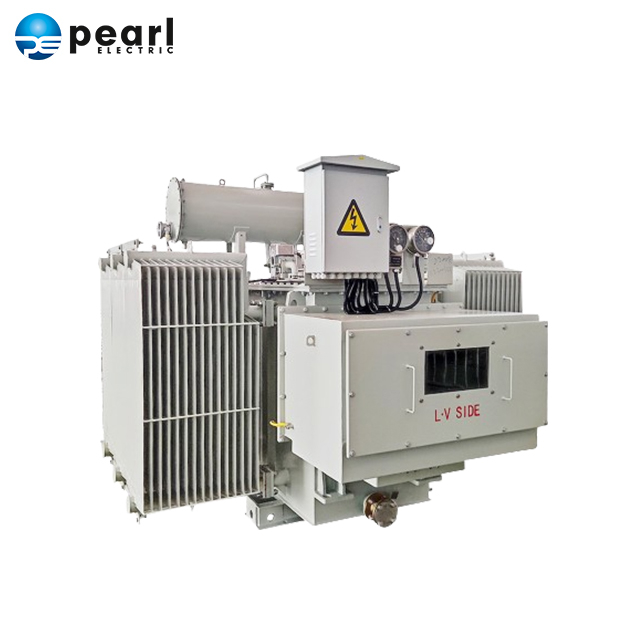

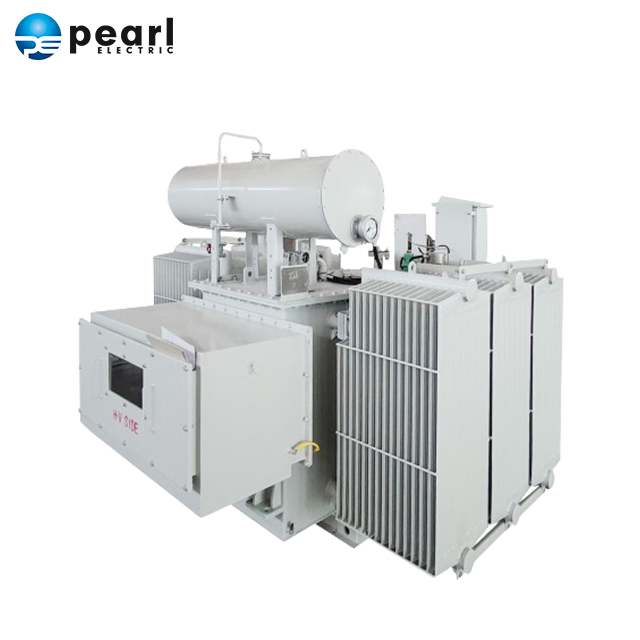

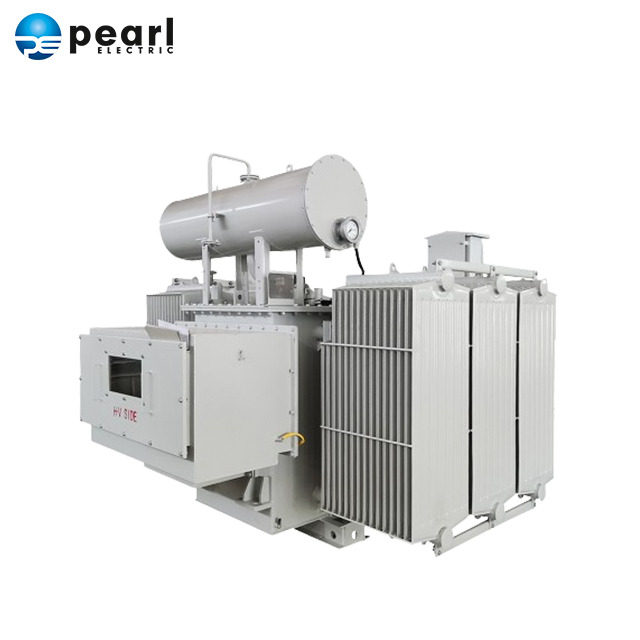

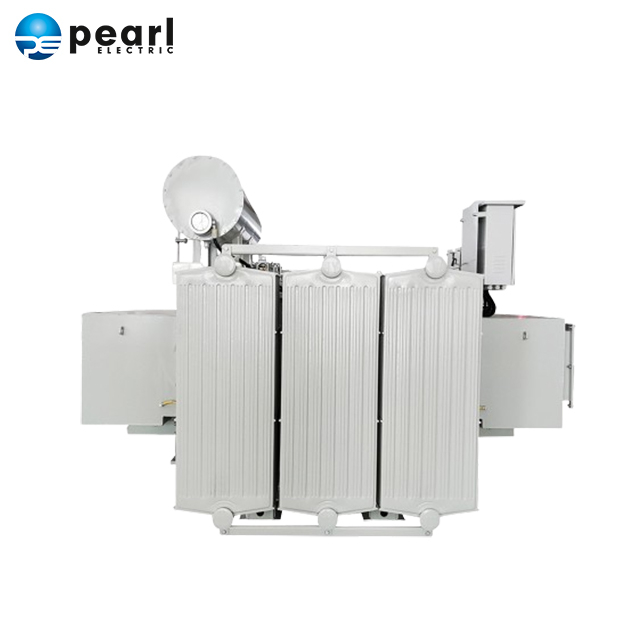

Trafo Tipe Oli 3000kVA dengan Pengubah Tap On-load untuk Permintaan Energi Tinggi

Transformator Pearl Electric dengan On Load Tap Changing (OLTC)  dirancang untuk mengatur keluaran tegangan secara dinamis  tanpa mengganggu pasokan daya, memastikan pengoperasian yang lancar di lingkungan dengan permintaan beban yang berfluktuasi.

Trafo dengan On Load Tap Changing (OLTC) ini merupakan jenis trafo yang dilengkapi dengan mekanisme tap changer yang dirancang untuk mengatur rasio lilitan dan mengatur tegangan keluaran selama trafo beroperasi. Tidak seperti pengubah keran off-sirkuit tradisional, OLTC memungkinkan perubahan keran tanpa mengganggu pasokan listrik.

Dirancang untuk presisi dan keandalan, transformator ini ideal untuk jaringan distribusi listrik, kompleks industri, sistem energi terbarukan, dan fasilitas penting. Mereka memberikan kontrol tegangan yang tepat dan memastikan pasokan listrik yang andal dan stabil, meningkatkan kinerja dan efisiensi sistem kelistrikan dengan kebutuhan energi tinggi.

Parameter produk

Fitur  Trafo Tipe Oli 3000kVA dengan Pengubah Tap On-load untuk Permintaan Energi Tinggi

Pengaturan tegangan: Fitur OLTC memungkinkan penyesuaian real-time terhadap rasio putaran transformator, memungkinkan kontrol yang tepat terhadap tegangan keluaran untuk mempertahankan tingkat yang diinginkan bahkan selama kondisi beban berfluktuasi.

Pengoperasian berkelanjutan:   Perubahan tap dapat dilakukan saat transformator diberi energi, sehingga menghilangkan kebutuhan akan gangguan atau penghentian daya selama penyesuaian tegangan.

Fleksibilitas: Dengan beberapa posisi tap yang tersedia, trafo OLTC menawarkan fleksibilitas dalam mengakomodasi berbagai tegangan input dan kebutuhan beban, memastikan kinerja optimal dan distribusi daya yang efisien.

Peningkatan kualitas daya: Dengan mengatur tegangan keluaran, transformator OLTC membantu meningkatkan kualitas daya dengan meminimalkan fluktuasi tegangan dan menjaga pasokan stabil ke beban yang terhubung.

Optimalisasi beban: OLTC memungkinkan penyesuaian untuk menyesuaikan dengan perubahan kebutuhan beban, mengoptimalkan efisiensi energi, dan mengurangi pemborosan energi.

Keuntungan  Trafo Tipe Oli 3000kVA dengan Tap-changer On-load untuk Permintaan Energi Tinggi

Peningkatan Efisiensi Pendinginan: Oli mineral secara efisien menghilangkan panas yang dihasilkan selama pengoperasian beban tinggi, mengurangi tekanan termal pada belitan dan insulasi. Hal ini memperpanjang umur trafo dan mempertahankan kinerja di bawah beban berat yang terus menerus.

Kapasitas dan Keandalan Beban Tinggi: Cocok untuk pabrik industri, gardu induk utilitas, atau kompleks komersial besar, kapasitas ini memastikan penanganan daya yang kuat tanpa risiko beban berlebih. OLTC mengoptimalkan efisiensi pada berbagai beban, menyelaraskan dengan permintaan energi yang berfluktuasi.

Kontinuitas Operasional: OLTC menghilangkan kebutuhan untuk mematikan daya transformator selama penyesuaian, hal ini penting untuk industri yang memerlukan pasokan listrik tanpa gangguan, seperti manufaktur atau pusat data.

Hemat biaya: Meskipun biaya awal mungkin lebih tinggi, kombinasi pendinginan oli (mengurangi keausan) dan OLTC (mengoptimalkan efisiensi) menurunkan kehilangan energi dan biaya operasional seiring berjalannya waktu. Skalabilitas melalui OLTC juga menunda peningkatan yang mahal seiring meningkatnya permintaan.

Daya Tahan dan Umur Panjang: Trafo tipe oli biasanya dirancang untuk penggunaan di luar ruangan, tahan terhadap lingkungan yang keras. Perawatan yang tepat (misalnya pengujian oli) menjamin masa pakai selama beberapa dekade, terutama dalam manajemen termal yang disediakan oleh oli.

Penerapan  Trafo Tipe Oli 3000kVA dengan Tap-changer On-load untuk Permintaan Energi Tinggi

Kombinasi desain yang kokoh, kontrol tegangan adaptif, dan pendinginan yang efisien menjadikan transformator tipe oli 3000kVA dengan OLTC sebagai landasan untuk skenario permintaan energi tinggi.

Kompleks Industri: Trafo ini ideal untuk digunakan pada jaringan listrik regional dan nasional di mana distribusi energi yang andal sangat penting. Pabrik baja, pabrik kimia, dan fasilitas manufaktur dengan mesin berat yang menyebabkan beban bervariasi, dan pendinginan yang efisien untuk kebutuhan energi tinggi yang berkelanjutan di lingkungan industri luar ruangan.

Integrasi Energi Terbarukan: Mengkompensasi fluktuasi tegangan yang disebabkan oleh keluaran terbarukan yang terputus-putus, jenis transformator ini menghubungkan pembangkit listrik tenaga angin/surya ke jaringan listrik, yang pembangkitannya bervariasi sesuai cuaca.

Operasi Penambangan: 3000kVA mendukung aktivitas ekstraksi dan pemrosesan yang intensif energi, trafo ini cocok untuk  tambang terpencil dengan peralatan berdaya tinggi (misalnya penghancur, konveyor) dan jalur transmisi yang panjang, keunggulan OLTC mengurangi penurunan tegangan dalam jarak jauh dan menangani perubahan beban dari alat berat.

Pusat Data: Memastikan pengaturan tegangan meskipun terjadi perubahan beban yang cepat akibat aktivasi/penonaktifan server, trafo ini cocok untuk fasilitas yang memerlukan daya stabil untuk server dan sistem pendingin.

Jaringan Kereta Api Listrik：Trafo ini membuat pemasangan di luar ruangan di sepanjang koridor rel sejalan dengan protokol keselamatan, dapat menyesuaikan voltase untuk menjaga konsistensi selama lonjakan beban mendadak (misalnya, beberapa kereta mulai menyala), sehingga ideal untuk catu daya untuk kereta api/kereta bawah tanah yang sering mengalami percepatan/perlambatan.

Pembangkit Listrik：transformator tambahan pada pembangkit listrik tenaga air/termal untuk distribusi daya internal  memfasilitasi interkoneksi jaringan listrik yang efisien pada tegangan transmisi optimal.

Teknologi Produksi Transformator

• GULUNGAN TRANSFORMATOR

Untuk kumparan tegangan rendah dan tinggi, tembaga atau aluminium dapat digunakan sebagai bahan konduktor sesuai standar atau kebutuhan pelanggan. Belitan dipisahkan menjadi Belitan LV dan Belitan HV.

Jenis konduktor menurut level tegangan dan rugi-rugi beban:

-Pada koil LV: Foil (lembar) atau kertas berinsulasi yang dibelah persegi panjang

-Pada koil HV: Konduktor berpenampang persegi panjang berinsulasi enamel atau kertas berinsulasi digunakan.

Gulungannya terbuat dari DDP berlapis resin dan kertas Kraft khusus yang tahan terhadap guncangan tinggi dan listrik. Struktur lapisan insulasi yang dibentuk khusus ini meningkatkan sifat tegangan impuls. Lapisan insulasi juga membantu mencapai tujuan penting lainnya: menghasilkan kumparan kaku tanpa ruang.

• VENTILASI

Transformer didinginkan secara alami dengan ventilasi ONAN. Sesuai dengan kebutuhan pelanggan, trafo dengan ventilasi ONAF juga dapat diproduksi.

• INTI TRANSFORMATOR

Transformator inti terbuat dari baja silikon berorientasi butiran canai dingin (CRGO).

Baja dipilih berdasarkan nilai kehilangan tanpa beban M5, MOH, kelas kualitas HI-BI dan kisaran ketebalan 0,30-0,23 mm.

Inti dipotong dengan cepat dan tanpa duri dengan mesin potong laminasi transformator modern. Inti-inti tersebut diselaraskan menurut data proyek dengan metode putaran bertahap untuk mengurangi kerugian dan kebisingan.

• BAGIAN AKTIF

Bagian aktif dibentuk dengan penempatan kumparan pada kaki inti dan penyelarasan inti atas. Klem dan irisan kuk ditempatkan untuk menekan kumparan. Pemasangan penutup, terminal dan tap changer dilakukan agar siap untuk pra-tes pertama. Penyelarasan isolasi pada penutup, aksesori dan peralatan lainnya dilakukan sesuai dengan kebutuhan pelanggan

• TANGKI DAN CAT

Tangki tersedia dalam 2 jenis: dengan radiator dan dinding bergelombang. Dasar tangki dan penutup atas terbuat dari baja ringan. Dinding bergelombang pada permukaan depan dan samping tangki juga membentuk permukaan pendingin.

Permukaan depan dan samping terbuat dari lembaran baja dalam tangki dengan radiator,

Tangki disegel dengan pengelasan. Tangki dibersihkan dengan bahan kimia khusus dan dikeringkan sebelum dicat. Cat lapisan bawah yang tahan korosi dan hampir tidak berperekat diaplikasikan dalam dua lapisan. Setelah lapisan bawah, tangki mengalami proses pengeringan. Setelah proses pengeringan, cat topcoat diaplikasikan pada lapisan bawah sesuai permintaan ketebalan pewarna pelanggan. Tank-tank menunggu di Owens yang sedang mengering. Kode warna RAL 7033 digunakan untuk cat pelapis (atau dengan warna berbeda sesuai permintaan pelanggan). Permukaan bagian dalam tangki dilapisi dengan pernis khusus.

• PENGERINGAN DAN PENGISIAN

Teknologi Frekuensi Rendah untuk Pengeringan dan Pengisian Minyak trafo distribusi tipe terendam, bahan insulasi harus dikeringkan sebelum pengisian minyak. Proses pengeringan ini mempengaruhi kualitas trafo secara langsung. Pearl Electric memilih Teknologi Pengeringan Vakum untuk pengeringan dan pengisian dalam lingkungan vakum. Kelembaban dikurangi hingga minimum di dalam minyak dan di bagian aktif tangki melalui proses ini.

FAQ tentang   Trafo Tipe Oli 3000kVA dengan Pengubah Keran On-load untuk Permintaan Energi Tinggi

1. Apa kegunaan On-Load Tap-Changer (OLTC) pada trafo 3000kVA?

OLTC memungkinkan penyesuaian tegangan  tanpa mengganggu aliran daya, memastikan keluaran tegangan stabil bahkan selama fluktuasi beban. Hal ini penting untuk aplikasi dengan permintaan energi tinggi seperti pabrik industri atau gardu induk, di mana perubahan beban mendadak (misalnya, penyalaan motor, variabilitas energi terbarukan) memerlukan pengaturan voltase secara real-time.

2. Mengapa memilih rating 3000kVA untuk aplikasi energi tinggi?

Trafo 3000kVA menyeimbangkan kapasitas daya dan efektivitas biaya untuk operasi skala menengah hingga besar. Cocok untuk: kompleks industri (pabrik baja, pabrik kimia), gardu induk perkotaan yang melayani 10.000+ rumah tangga, peternakan energi terbarukan (tenaga surya/angin) yang memerlukan sinkronisasi jaringan listrik.

3. Bagaimana OLTC menangani fluktuasi tegangan dalam integrasi energi terbarukan?

Energi terbarukan seperti pembangkit listrik tenaga surya/angin menghasilkan energi yang bervariasi tergantung kondisi cuaca. OLTC menyesuaikan rasio putaran trafo secara real-time untuk: mengkompensasi penurunan tegangan selama pembangkitan rendah; mencegah tegangan berlebih selama pembangkitan puncak; memastikan kepatuhan jaringan yang mulus (misalnya, standar IEEE 1547).

4. Bagaimana trafo ini mendukung stabilitas jaringan listrik selama permintaan puncak?

OLTC menyesuaikan keran untuk mengkompensasi penurunan tegangan jaringan selama beban puncak, dan mempertahankan faktor daya, sehingga mengurangi ketegangan pada saluran transmisi.

5. Dapatkah  trafo tipe oli 3000kVA dengan tap-changer on-load disesuaikan?

Ya, Transformers dapat disesuaikan dengan persyaratan tertentu, termasuk bahan belitan (tembaga atau aluminium) dan opsi isolasi (minyak mineral atau minyak FR3).
