Bagaimana cara memilih transformator tegangan tinggi? 5 Metrik Kunci Dijelaskan (2024 Panduan Praktis)
Rumah » Berita » Berita Industri » Bagaimana cara memilih transformator tegangan tinggi? 5 Metrik Kunci Dijelaskan (2024 Panduan Praktis)

Bagaimana cara memilih transformator tegangan tinggi? 5 Metrik Kunci Dijelaskan (2024 Panduan Praktis)

Tampilan:0     Penulis:Editor Situs     Publikasikan Waktu: 2025-05-06      Asal:Situs

Menanyakan

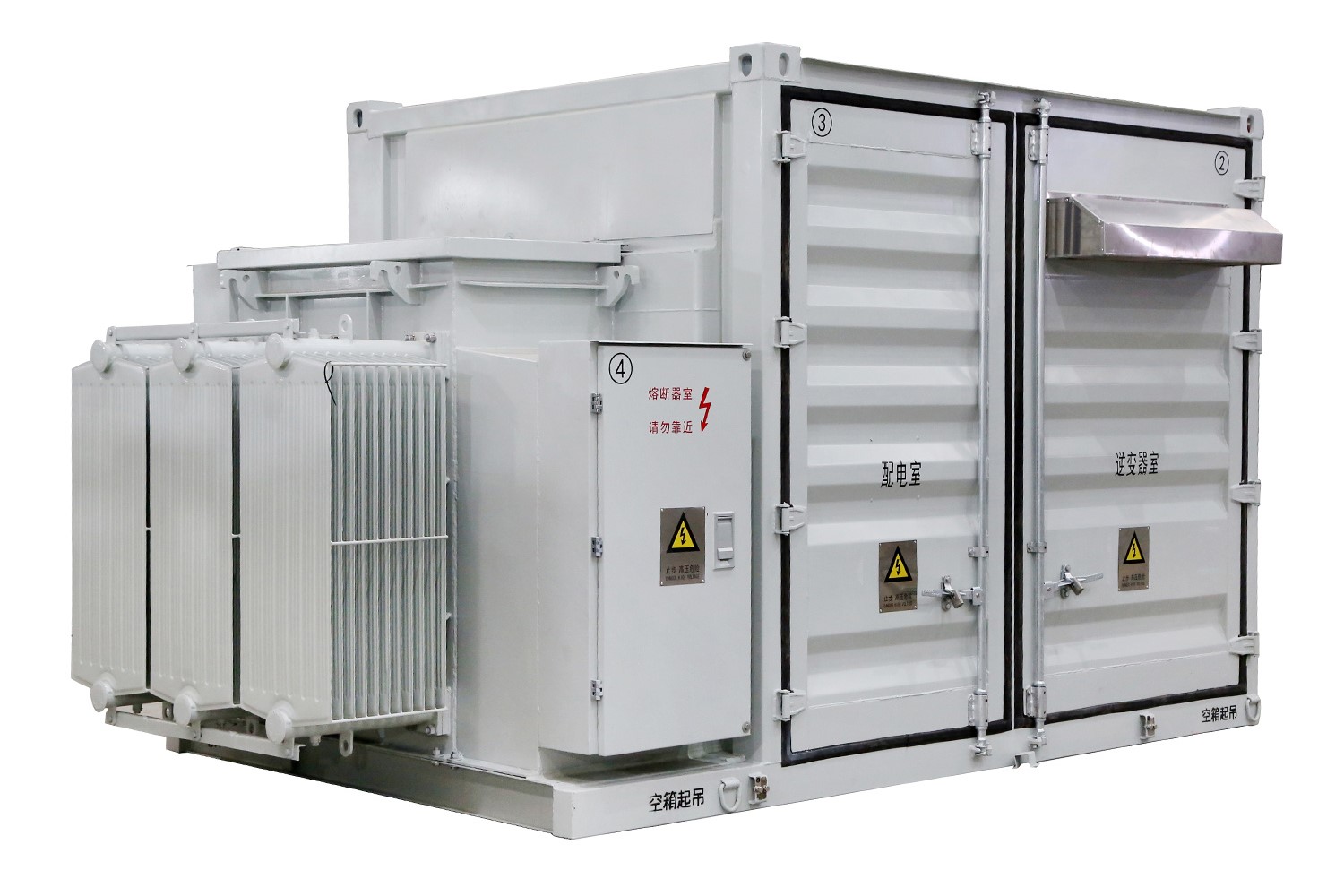

Transformator pemasangan bantalan minyak

Memilih transformator tegangan tinggi yang tepat secara langsung memengaruhi umur peralatan, efisiensi energi, dan keamanan. Berdasarkan standar IEC 60076 dan GB 1094 , panduan ini menguraikan lima metrik kritis yang harus dievaluasi pengguna industri untuk memastikan kinerja yang optimal dan menghindari perangkap seleksi.



I. Peringkat Tegangan & Rasio: Fondasi Kompatibilitas Sistem

1. Analisis parameter

l Tegangan berperingkat: Tegangan primer/sekunder harus cocok dengan titik koneksi grid (misalnya, 10kv/110kV)

L rasio toleransi: ≤ ± 0,5% (tanpa beban), ≤ ± 1% (beban penuh) per GB 1094.1

2. Kriteria seleksi

L Energi Terbarukan: Pertanian Surya membutuhkan peraturan tegangan ± 10% untuk mengakomodasi fluktuasi inverter

l Aplikasi Industri: Transformator tungku busur harus menahan lonjakan tegangan yang sering (misalnya, 30% kelebihan transien)

L Studi kasus: Sebuah pertanian surya fotovoltaik di Ningxia, China menghadapi hukuman jaringan karena penyimpangan rasio yang berlebihan (1,2%).




Ii . Profil Kapasitas & Beban: Efisiensi dan Biaya Menyeimbangkan

1. Perhitungan kapasitas

L Formula: S = √3 × u × I (KVA)

l Optimalisasi beban: Pertahankan pemuatan jangka panjang 60-80% untuk memperpanjang umur

2.Kompatibilitas tipe beban

Jenis beban

Fokus desain

Aplikasi

Kontinu

Peningkatan pendinginan (misalnya, ONAF)

Tanaman kimia, pusat data

Berselang

Kapasitas kelebihan beban tinggi (115% untuk 1 jam)

Metalurgi, baja berguling

Kaya harmonik

Desain k-factor≥13

Peralatan yang digerakkan VFD

Kesalahan Umum: Meningkatkan Kehilangan No-Load (Membuang> ¥ 50.000/Tahun Listrik).




AKU AKU AKU . Insulasi & Pendinginan: Penentu Keandalan

1. Perbandingan isolasi

Jenis

Keuntungan

Batasan

Aplikasi

Dimersed minyak

Biaya rendah, pemeliharaan mudah

Risiko kebakaran

Gardu luar ruangan

Tipe kering (resin cor)

Fireproof, bebas perawatan

30% biaya lebih tinggi

Basements, kapal

SF6 terisolasi gas

Tahan, tahan polusi

Masalah lingkungan

Urban Underground

2. Solusi Pendinginan

l Onan (Minyak Natural Natural): <30mva, ~ ¥ 20.000/tahun pemeliharaan

L OFWF (Air Paksa Minyak Dipaksa): > 100MVA, Gain Efisiensi 8% (Membutuhkan Sirkulasi Air)

Alat: Unduh matriks seleksi pendingin isolasi




Iv. Efisiensi & Kerugian: Esensial Biaya Siklus Hidup

1. Standar efisiensi

L China GB 20052: Kelas 1 (40% lebih rendah kehilangan beban vs.

L eu Tier System: Tier 3 (wajib dari 2025)

2. Contoh Perhitungan Kerugian

L LO .

L Kehilangan beban: 12kW (konduktor transposed dipotong sebesar 15%)

l Biaya Tahunan: ~ ¥ 43.000 [(1,2 × 24 × 365)+(12 × 8 × 300)]

ROI: Premium untuk model efisiensi tinggi dikembalikan melalui penghematan energi dalam 3 tahun.




V. Perlindungan & kemampuan beradaptasi lingkungan: Kelangsungan hidup kondisi keras

1. Peringkat IP

L Outdoor: IP54 minimum (ketahanan debu/air)

l Gurun: IP55+filter pasir (misalnya, proyek surya Timur Tengah )

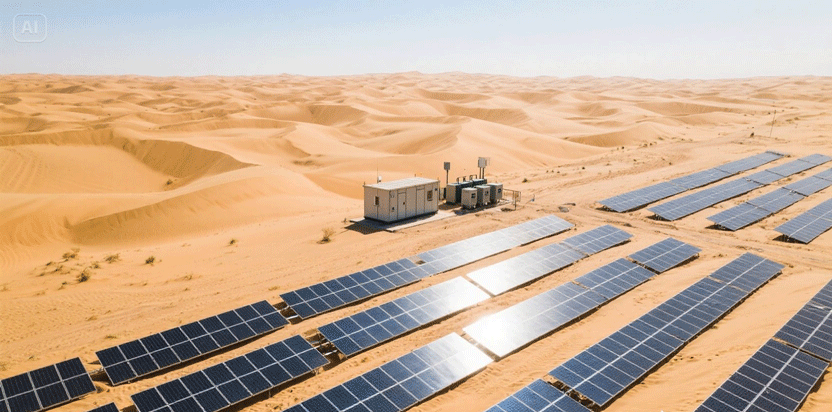

Panel surya fotovoltaik dan gardu kompak, inverter fotovoltaik


2. Solusi Lingkungan

l Altitude Tinggi: Derate 5%/500m di atas 1000m

L Area korosif: stainless steel + triple-coating (≥1000 jam uji semprotan garam)

L KASUS KEGAGALAN: Transformator platform lepas pantai gagal dalam 6 bulan tanpa 'resistan kelembaban ' (kelas H) desain.




3 aturan emas untuk pembelian

1. Memprioritaskan merek Cina teratas: 20-40% lebih murah daripada impor dengan spesifikasi yang sama

2. Permintaan Tes Pihak Ketiga: Membutuhkan Laporan CTI/STL tentang kenaikan suhu/tes sirkuit pendek

3. Layanan bernilai tambah: mencari solusi kepatuhan EMC gratis




Ambil tindakan: Kirim parameter Anda untuk laporan seleksi yang disesuaikan (respons 24 jam).
