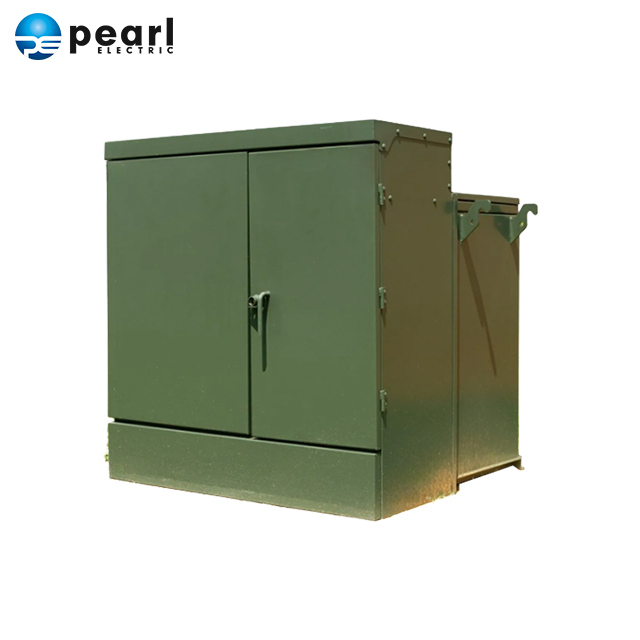

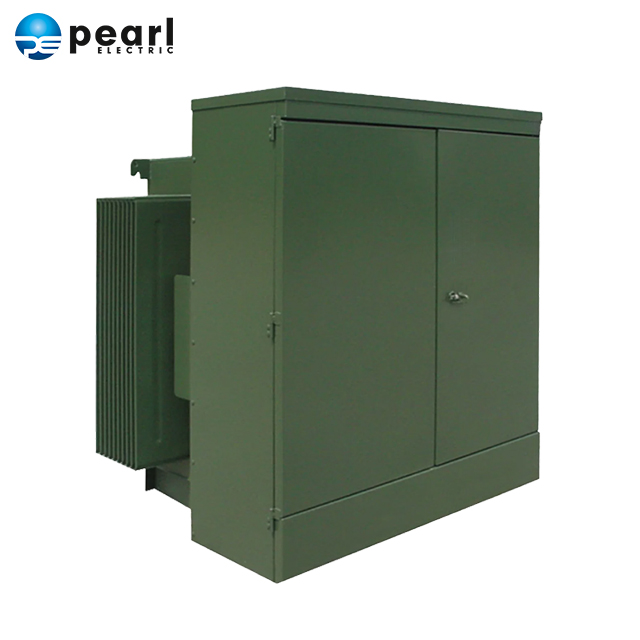

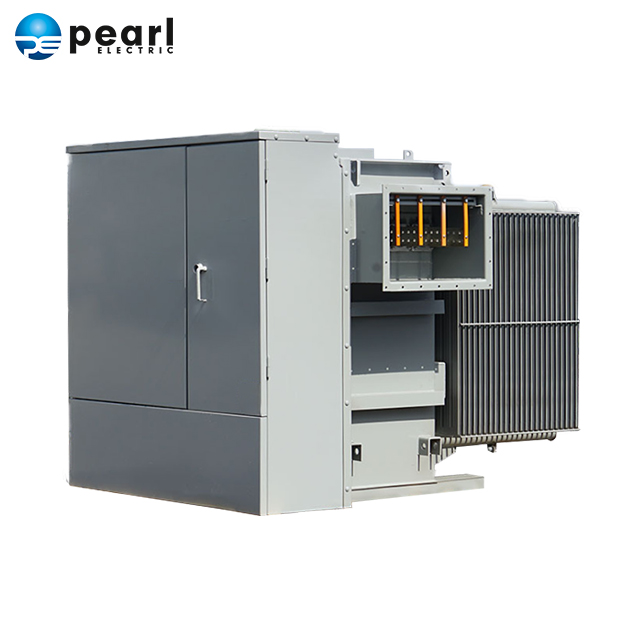

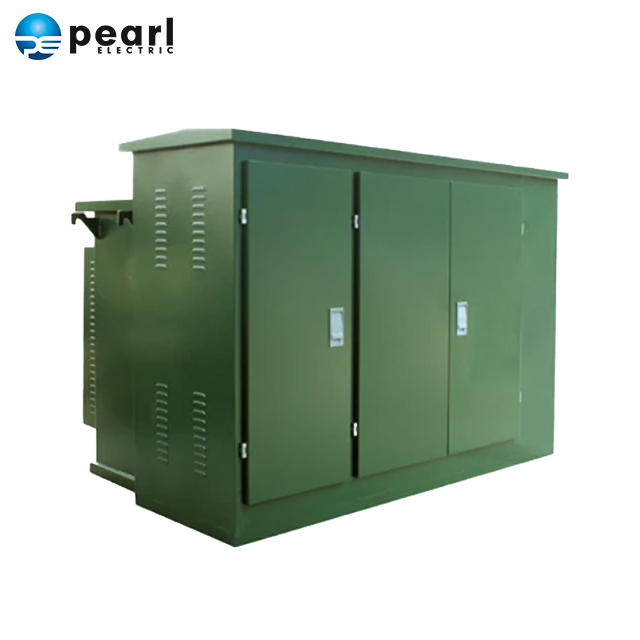

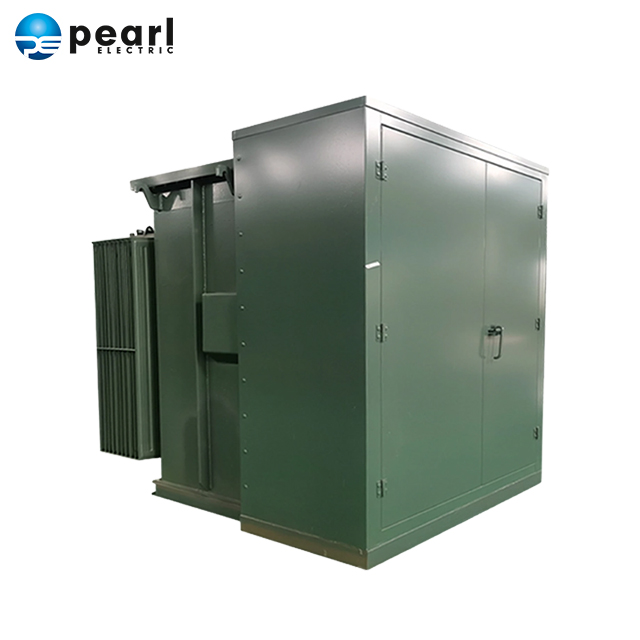

500KVA 4.16-0.24KV 60HZ TRANSFORMATOR DISTRIBUSI PADMOUNT TIGA FASE

PENGENALAN TRANSFORMATOR PAD MOUNTED

Pad Mounted Transformer (PMT), juga dikenal sebagai Bantalan gunung transformator atau transformator kombinasi, memiliki serangkaian fitur penting:

• Investasi kecil, tapak kecil, pemasangan dan pemeliharaan mudah

• Alat pelindung dan alat ukur dapat dipasang sesuai kebutuhan.

• Semua bagian bermuatan ada di dalam kotak, tanpa bagian bermuatan terbuka, secara efektif mencegah hewan kecil menyerang.

• Tidak memerlukan ruang distribusi, dapat langsung ditempatkan di dalam atau di luar ruangan, serta di kedua sisi jalan dan di dalam jalur hijau, sehingga menjamin keselamatan pribadi.

REFERENSI NORMATIF DARI PADMOUNT TRANSSMANTAN

• IEEE C57.12.00™-2010 (atau terbaru), Persyaratan Umum untuk Distribusi Terendam Cairan, Daya, dan Transformator Pengatur

• IEEE C57.12.28™-2014 (atau terbaru), Integritas Penutup Peralatan yang Dipasang di Bantalan

• IEEE C57.12.34™-2009 (atau terbaru), Persyaratan untuk Trafo Distribusi Tiga Fasa yang Dipasang di Bantalan, Tipe Kompartemen, Berpendingin Sendiri, 5 MVA dan Lebih Kecil; Tegangan Tinggi, Tegangan Sistem Nominal 34,5 kV dan Di Bawahnya; Tegangan Rendah, Tegangan Sistem Nominal 15 kV dan Di Bawahnya

• IEEE C57.12.35™-2013 (atau terbaru), Pengkodean Batang untuk Transformator Distribusi dan Regulator Tegangan Langkah

• IEEE C57.12.37™-2006 (atau terbaru), Standar IEEE untuk Pelaporan Elektronik Data Uji Transformator Distribusi

• IEEE C57.91™-2011, revisi terbaru Panduan IEEE untuk Memuat Transformator Daya Terendam Minyak Mineral hingga 100 MVA dengan Kenaikan Gulungan Rata-rata 55°C atau 65°C

KONSTRUKSI TRAN DISTRIBUSI PADMOUNTSMANTAN

• Pintu transformator dirancang untuk melengkapi dengan memalangi dalam posisi terbuka. Setiap pintu dirancang untuk terbuka 180°.

• Semua cbaut pengunci pintu kompartemen dirancang untuk menyelaraskan diri, captive, PENTAHEAD dan sesuai dengan Gambar 1 IEEE C57.12.28™-2014

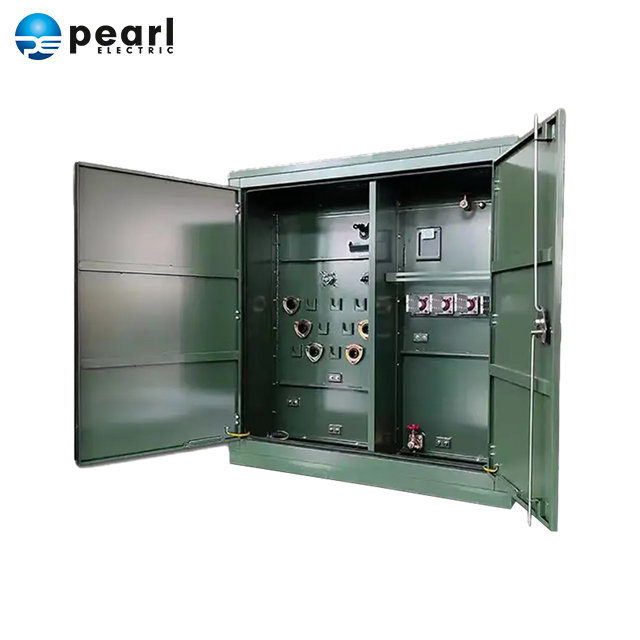

• Kompartemen koneksi transformator dirancang untuk arange sehingga bagian tegangan tinggi adalah dipisahkan dari bagian tegangan rendah oleh penghalang baja vertikal.

• Itu cairan pendingin adalah opsional untuk minyak isolasi mineral atau a minyak biji ester alami seperti minyak sayur FR3.

• Transformator menggunakan cairan isolasi ester alami adalah dirancang hingga 10°C melebihi batas tradisional 65°C memberikan:

Kenaikan suhu belitan rata-rata akan bukan lebih rendah dari75°C,

Kenaikan suhu titik panas akan terjadi tidak akan berakhir 90°C

• Semua Bay-O-Net dilengkapi dengan tetesan oli dan dapat memberikan contoh pelindung tetesan yang diusulkan sesuai Standar Distribusi Listrik.

• Pengubah keran yang dioperasikan secara geng dan/atau saklar tegangan ganda akan dapat dioperasikan dengan tongkat pengait dan ditempatkan pada titik yang dapat diakses (tidak perlu menjangkau bagian belakang kabel untuk mengoperasikannya) di volume tinggitage kompartemen.

• Dudukan sekering Bay-O-Net harus memiliki tingkat pemutusan beban dan cocok untuk pengoperasian pada suhu beban berlebih. Pada trafo yang tidak memiliki sekering Bay-O-Net, sediakan sekering kartrid internal.

TLEMBAR DATA EKNIS UNTUK 5TRAFO PADMOUNT 00KVA

PERLENGKAPAN DAN AKSESORIS

MASUKKAN BUSHING HV

BUSHING LV (X)

LV BUSHING

KERAN YANG DIHENTIKAN ENERGINYA PENGUBAH(DETC)

PENGUKUR TINGKAT MINYAK

INDIKATOR SUHU MINYAK

KATUP PELEPAS TEKANAN

PENGUKUR VAKUM TEKANAN

RADIATOR

SEKERING BAY-O-NET

PIUG PENGISIAN ATAS MINYAK

KATUP DRAIN MINYAK DENGAN KATUP SAMPLING

KATUP SAMPEL GAS

PEGANGAN PINTU PAD YANG DAPAT DIKUNCI
