Trafo Tipe Kering 6kV-35kV VPI untuk Gardu Induk Industri & Energi Terbarukan

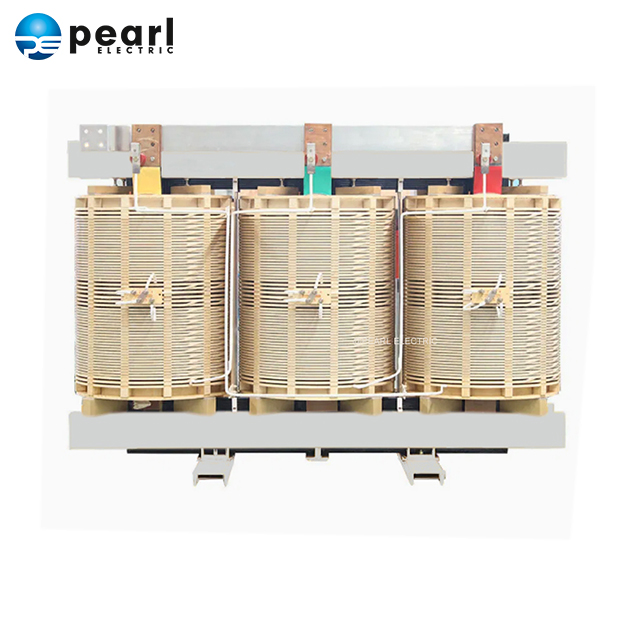

VPI Dry Type Transformer dari Pearl Electric adalah trafo tipe kering berventilasi yang dilengkapi belitan yang diresapi Tekanan Vakum dan konstruksi berpendingin udara yang kuat.

Selama proses pembuatan VPI, belitan transformator ditempatkan di bawah vakum untuk menghilangkan udara dan kelembapan sebelum resin insulasi dimasukkan. Tekanan terkontrol kemudian diterapkan untuk membantu resin menembus struktur insulasi belitan. Setelah proses curing, belitan yang diresapi membentuk sistem insulasi yang stabil secara mekanis dan diperkuat secara elektrik. Hal ini menciptakan lapisan insulasi yang padat dan protektif yang menjadikan unit ini hampir tahan terhadap kelembapan, debu, semprotan garam, dan polutan industri umum.

Konstruksi ini memberikan alternatif praktis terhadap trafo berisi cairan dalam aplikasi yang mengutamakan penahanan minyak, proteksi kebakaran, atau pertimbangan lingkungan.

Trafo dapat disuplai dengan belitan aluminium atau tembaga dan dirancang dengan pendingin udara alami (AN) atau pendingin udara paksa (AF) sesuai dengan profil beban yang diperlukan. Pendinginan udara paksa juga dapat dikonfigurasi untuk meningkatkan kapasitas transformator yang tersedia ketika kondisi proyek memerlukan kemampuan termal tambahan.

Ditambah dengan sistem insulasi 220°C, trafo mempertahankan kinerja yang stabil dan andal terlepas dari tingkat kenaikan suhu rata-rata. Dengan pemasangan dan pemeliharaan yang tepat, seri ini menghasilkan pengoperasian jangka panjang, bebas perawatan, dan sangat andal.

Untuk lingkungan industri yang menuntut, Pearl Electric dapat menyediakan penutup, pelapis, pemantauan suhu, pelindung elektrostatis, pengurangan kebisingan, pemanas ruangan, dan opsi aksesori lainnya yang dapat disesuaikan.

Parameter Produk

Fitur Transformator Tipe Kering VPI

Teknologi Impregnasi Tekanan Vakum Tingkat Lanjut

Proses VPI menggunakan siklus vakum dan tekanan terkontrol agar iResin sepenuhnya menembus belitan dan celah insulasi, menghilangkan gelembung udara dan rongga. Hal ini membantu menciptakan struktur belitan yang kompak dan diperkuat secara mekanis dengan kinerja insulasi yang konsisten.

Sistem Isolasi 220°C

Sistem insulasi suhu tinggi dapat dipilih untuk kondisi pengoperasian yang berat. Sistem insulasi 220°C (Kelas H) Peringkat termal tinggi, dapat disesuaikan dengan berbagai persyaratan kenaikan suhu rata-rata (pilihan: 80°C / 115°C / 150°C). Sistem insulasi dirancang untuk memberikan margin termal yang memadai sekaligus mendukung pengoperasian transformator yang andal di bawah beban kontinu dan variabel.

Gulungan Tembaga atau Aluminium

Transformator VPI Pearl Electric dapat diproduksi dengan konduktor tembaga atau aluminium tergantung pada kebutuhan listrik, pertimbangan berat, target biaya, dan spesifikasi pelanggan.

Konstruksi Bebas Minyak

Desain VPI tipe kering tidak menggunakan oli isolasi mineral konvensional. Hal ini menghilangkan kebutuhan akan sistem penahanan minyak dan mengurangi kebutuhan pemeliharaan yang terkait dengan isolasi cair.

Kapasitas kelebihan beban tinggi

Konfigurasi standar berpendingin otomatis menggunakan sirkulasi udara alami. Kipas udara paksa dapat ditambahkan bila diperlukan kapasitas beban yang lebih tinggi atau peningkatan kinerja termal.

Untuk desain tertentu, pendinginan udara paksa dapat memberikan kapasitas tambahan sekitar 33% dibandingkan dengan nilai pendinginan mandiri, tergantung pada desain transformator dan perhitungan termal.

Ketahanan Terhadap Kelembapan dan Kontaminan

Sistem resin VPI membantu melindungi belitan dari kelembapan, debu, dan kontaminan industri umum. Konfigurasi penutup dan pelapisan tambahan dapat dipilih untuk lingkungan yang lebih menuntut.

Kekuatan Mekanik Tinggi

Struktur belitan yang diresapi memberikan peningkatan stabilitas mekanis dan ketahanan terhadap gaya elektromagnetik yang dihasilkan selama operasi transformator dan kejadian hubung singkat.

Konfigurasi Enklosur Fleksibel

Trafo dapat disuplai sebagai desain berventilasi terbuka atau dilengkapi dengan penutup yang cocok untuk pemasangan di dalam atau luar ruangan. Konfigurasi tipe NEMA 1 dan NEMA 3R dapat dipertimbangkan sesuai dengan kebutuhan proyek.

Keunggulan Trafo Tipe Kering VPI

Peningkatan Keamanan Kebakaran

Karena trafo VPI tidak mengandung minyak mineral konvensional, maka trafo ini menghilangkan risiko kebakaran dan lingkungan yang terkait dengan kebocoran oli dan instalasi trafo berisi cairan. Hal ini menjadikannya menarik untuk bangunan dan lokasi lain di mana proteksi kebakaran merupakan pertimbangan utama.

Perawatan Rutin yang Lebih Rendah

Pengujian oli, penyaringan oli, dan penggantian oli tidak diperlukan. Perawatan rutin dapat berfokus pada sambungan listrik, peralatan pendingin, ventilasi, kondisi isolasi, dan kebersihan umum.

Cocok untuk Instalasi Dalam Ruangan

Konstruksi tipe kering yang kompak membuat trafo VPI cocok untuk ruangan listrik, fasilitas industri, bangunan komersial, pusat data, infrastruktur transportasi, dan gardu induk dalam ruangan lainnya.

Kinerja Termal yang Kuat

Sistem isolasi VPI dikombinasikan dengan pendinginan AN atau AF memberikan manajemen termal yang andal. Pendinginan udara paksa dapat ditambahkan untuk aplikasi dengan persyaratan pemuatan berkelanjutan atau kapasitas sementara yang lebih tinggi.

Stabilitas Mekanik Yang Sangat Baik

Impregnasi tekanan vakum membantu mengikat sistem insulasi belitan dan meningkatkan integritas mekanis, mendukung kinerja yang stabil di bawah siklus termal, getaran, dan tekanan listrik.

Desain Aplikasi yang Fleksibel

Transformator VPI dapat disesuaikan untuk berbagai level tegangan, peringkat kapasitas, frekuensi, bahan belitan, sistem isolasi, kenaikan suhu, jenis penutup, persyaratan suara, dan kondisi lingkungan.

Cocok untuk Lingkungan Industri yang Keras

Dengan konfigurasi penutup, pelapisan, ventilasi, dan isolasi yang sesuai, transformator VPI dapat disesuaikan untuk pabrik industri, fasilitas pertambangan, sistem transportasi, instalasi energi terbarukan, dan lingkungan yang menuntut lainnya.

Spesifikasi Transformator VPI

Konfigurasi Standar

• Sertifikasi UL / CSA / cUL (opsional)

• Tingkat kenaikan suhu rata-rata: 80°C / 115°C / 150°C (dapat dipilih)

• Frekuensi pengoperasian: 50Hz / 60Hz

• Sistem insulasi 220°C

• Gulungan tembaga atau aluminium (dapat dipilih)

• Terminal grounding standar ANSI

• Busbar tembaga grounding inti

• Penutup berventilasi dalam ruangan (peringkat NEMA 1 / IP20)

• Hasil akhir standar ANSI 61 (abu-abu muda)

• Ketentuan pengangkatan

• Panel depan dan belakang dapat dilepas

• Bantalan karet anti getar

• Keran samping HV: 2 × 2,5% keran berkapasitas penuh (di atas dan di bawah nominal)

• Sesuai dengan standar NEMA, ANSI, dan IEEE

Konfigurasi Opsional

• Perisai elektrostatis

• Pemanas ruangan (anti kondensasi)

• Monitor suhu / pengontrol kipas otomatis

• Termostat khusus untuk pemanas ruangan

• Kipas pendingin udara paksa (meningkatkan kapasitas hingga 133% AF)

• Koneksi kipas pra-kabel dan sirkuit kontrol

• Busbar grounding tembaga panjang penuh

• Perekam kejutan mekanis

• Penutup luar ruangan (NEMA 3R / IP33; tersedia peringkat lebih tinggi)

• Lapisan atas poliuretan

• Ventilasi membuka layar pelindung

• Panel akses berengsel

• Desain kebisingan rendah (pengurangan 3–10 dB di bawah tingkat suara standar)

Spesifikasi Desain Struktural

Penutup: Penutup dalam ruangan standar dilengkapi dengan konstruksi NEMA 1, Tipe C, yang mendukung pemasangan melalui pengangkatan, jacking, atau penggulungan; Terminal grounding standar ANSI disediakan pada sisi tegangan tinggi dan tegangan rendah. Permukaan selungkup mengalami penghilangan lemak, penghilangan karat, dan pengotor sebelum diselesaikan dengan cat abu-abu muda ANSI 61, memastikan ketahanan terhadap korosi yang sangat baik; penutup tahan cuaca NEMA 3R tersedia sebagai opsi untuk pemasangan di luar ruangan.

Kumparan: Gulungan tegangan rendah (di bawah 2400V) biasanya menggunakan konduktor terdampar atau struktur gulungan foil, sehingga menawarkan keunggulan biaya untuk aplikasi berkapasitas lebih rendah; belitan tegangan tinggi (2400V ke atas) dapat menggunakan konfigurasi barel satu bagian, barel multi-bagian, atau tipe cakram. Untuk unit dengan daya hingga 2000kVA, kumparan dapat berbentuk lingkaran, elips, atau persegi panjang; unit di atas 2000kVA umumnya menggunakan belitan melingkar untuk memastikan kekuatan mekanis selama kejadian hubung singkat, kecuali jika terdapat batasan dimensi tertentu.

Inti: Dibangun dari laminasi baja silikon berorientasi butiran dengan permeabilitas tinggi dan kehilangan rendah, dengan kerapatan fluks magnet dipertahankan di bawah titik jenuh; laminasi mengalami deburring yang ketat dan ditumpuk rapat tanpa celah. Struktur inti mitered step-lap (STEPLAP) tersedia sebagai opsi untuk mengurangi kerugian dan kebisingan tanpa beban. Selain busbar tembaga pembumian yang dipasang di pabrik, inti tetap diisolasi secara elektrik dari komponen eksternal.

Pendinginan Udara Paksa: Unit dengan kapasitas 750kVA ke atas dapat dilengkapi dengan sistem pendingin udara paksa, sehingga meningkatkan kapasitas sekitar 33% dibandingkan dengan sistem pendingin otomatis. Kontrol start/stop kipas otomatis diaktifkan melalui relai kontrol suhu; kabel kontrol dan penanda identifikasi kawat disertakan sebagai standar.

Aplikasi Trafo Tipe Kering VPI

Trafo tipe kering VPI cocok untuk aplikasi yang memerlukan konversi daya tegangan menengah yang andal serta risiko kebakaran yang rendah, pengurangan perawatan, dan pemasangan yang fleksibel.

Manufaktur industri

Trafo VPI dapat menyediakan distribusi daya tegangan menengah untuk pabrik, mesin, jalur produksi, motor, penggerak, dan sistem otomasi industri.

Pusat data

Pusat data memerlukan infrastruktur kelistrikan yang sangat andal dengan persyaratan keselamatan kebakaran yang ketat. Trafo VPI dapat dipasang di ruang listrik dalam ruangan dan terintegrasi dengan sistem utilitas, UPS, dan daya cadangan.

Bangunan Komersial

Pusat perbelanjaan, gedung perkantoran, hotel, rumah sakit, dan fasilitas komersial lainnya dapat menggunakan trafo VPI untuk distribusi tegangan menengah dalam ruangan.

Energi terbarukan

Transformator tipe kering VPI dapat digunakan dalam PV surya, tenaga angin, penyimpanan energi baterai, dan proyek energi terbarukan lainnya untuk konversi tegangan dan distribusi daya tambahan .

Pertambangan

Operasi penambangan sering kali melibatkan debu, getaran, beban yang bervariasi, dan lingkungan pengoperasian yang menuntut. Desain trafo VPI dapat disesuaikan dengan insulasi, pendinginan, penutup, dan perlindungan lingkungan yang sesuai.

Transit kereta api

Stasiun kereta api, sistem metro, terowongan, dan infrastruktur transportasi dapat memperoleh manfaat dari teknologi trafo tipe kering bebas minyak yang mengutamakan keselamatan kebakaran dan distribusi listrik yang andal.

Minyak & Gas dan Petrokimia

Trafo VPI dapat dipertimbangkan untuk fasilitas industri di mana kondisi lingkungan, keselamatan kebakaran, dan distribusi daya listrik yang andal memerlukan pemilihan trafo yang cermat. Pemasangan di area berbahaya harus dievaluasi secara terpisah sesuai dengan klasifikasi lokasi dan persyaratan peralatan yang berlaku.

Pengolahan Air

Instalasi pengolahan air dan stasiun pompa memerlukan daya listrik terus menerus untuk motor, pompa, sistem kontrol, dan peralatan bantu. Transformator VPI memberikan solusi perawatan rendah untuk instalasi dalam ruangan dan luar ruangan yang terlindungi.

Proyek Infrastruktur

Bandara, terowongan, fasilitas umum, universitas, rumah sakit, dan proyek infrastruktur lainnya dapat menggunakan trafo tipe kering VPI yang lebih disukai konstruksi bebas minyak dan pemasangan di dalam ruangan.

Mengapa Memilih Transformator VPI Pearl Electric?

Pearl Electric menyediakan solusi trafo khusus untuk aplikasi industri, komersial, energi terbarukan, infrastruktur, dan utilitas.

Untuk trafo tipe kering VPI, Pearl Electric dapat mendukung pelanggan dengan:

Kapasitas Transformator Desain Listrik yang Disesuaikan
, rasio tegangan, frekuensi, impedansi, grup vektor, tingkat insulasi, kenaikan suhu, dan metode pendinginan dapat dikonfigurasi sesuai dengan kebutuhan proyek.

Konfigurasi Mekanis Fleksibel
Kandang, pengaturan terminal, struktur pengangkat, ventilasi, sambungan kabel, dan dimensi pemasangan dapat disesuaikan untuk gardu induk dan ruang listrik yang berbeda.

Desain Transformator Pendukung Proyek Internasional
dapat dikembangkan sesuai dengan IEC dan standar internasional atau lokal lain yang berlaku, tergantung pada pasar tujuan dan spesifikasi proyek.

Dukungan Pengujian Lengkap
Pengujian rutin dan pengujian khusus pilihan dapat diberikan sesuai dengan spesifikasi teknis dan standar yang berlaku.

Manufaktur OEM & Berbasis Proyek
Pearl Electric dapat memberikan solusi transformator untuk kontraktor EPC, distributor listrik, utilitas, perusahaan industri, pengembang energi terbarukan, dan proyek infrastruktur.

FAQ Transformator Tipe Kering VPI

1. Apa itu trafo VPI?

VPI adalah singkatan Impregnasi Tekanan Vakum. Trafo VPI adalah trafo tipe kering yang belitannya diresapi dengan resin isolasi menggunakan proses vakum dan tekanan terkontrol.

2. Apa perbedaan antara VPI dan trafo resin cor?

Keduanya merupakan teknologi trafo tipe kering, namun struktur insulasi lilitannya berbeda. Trafo VPI menggunakan impregnasi resin untuk menjenuhkan insulasi belitan, sedangkan trafo resin cor menggunakan resin epoksi untuk merangkum belitan.

VPI sering dipilih jika diperlukan konstruksi belitan yang kuat dan berventilasi serta pembuangan panas yang baik, sedangkan transformator resin cor mungkin lebih disukai untuk aplikasi yang memerlukan belitan yang terbungkus sepenuhnya dan peningkatan perlindungan lingkungan.

3. Apakah trafo VPI dapat menggunakan gulungan tembaga?

Ya. Transformator VPI dapat diproduksi dengan belitan tembaga atau aluminium. Bahan konduktor yang sesuai dipilih berdasarkan kinerja listrik, rating arus, biaya proyek, berat, dan kebutuhan pelanggan.

4. Apakah trafo VPI dapat digunakan di pusat data?

Ya. Transformator VPI cocok untuk pusat data di mana pemasangan di dalam ruangan, keselamatan kebakaran, distribusi daya yang andal, dan pengurangan pemeliharaan merupakan pertimbangan penting.

5. Dapatkah pendinginan udara paksa meningkatkan kapasitas trafo?

Ya. Pendinginan udara paksa dapat meningkatkan kapasitas transformator VPI yang tersedia dengan meningkatkan pembuangan panas. Target desain yang umum digunakan adalah sekitar 133% dari rating pendinginan mandiri, tergantung pada desain termal transformator tertentu. Dokumentasi VPI yang diterbitkan VanTran menentukan opsi ini untuk unit yang dipilih.

Silakan hubungi tim teknik penjualan Pearl Electric untuk mendapatkan panduan pemilihan produk terperinci, penawaran harga, atau solusi khusus.
