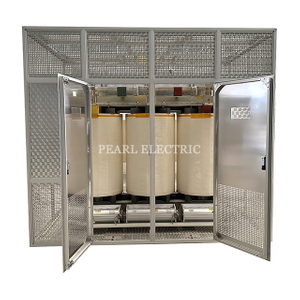

Transformator tipe kering split tegangan adalah transformator yang dirancang khusus dengan dua belitan split independen dan identik secara elektrik di sisi sekunder (sisi tegangan rendah). Ini menggunakan desain high-impedance untuk membatasi arus kesalahan dan meningkatkan stabilitas sistem. Konfigurasi ini sangat ideal untuk skenario yang membutuhkan keandalan catu daya yang tinggi dan mitigasi arus sirkuit .
Transformer ini mengintegrasikan desain yang membelah split dalam selungkup pelindung, menawarkan peningkatan keamanan, daya tahan, dan kemampuan beradaptasi. Dan selungkup memberikan perlindungan yang kuat terhadap faktor -faktor lingkungan, memastikan operasi yang aman dalam kondisi yang keras.
Peringkat isolasi transformator dapat berupa F atau H, memberikan fleksibilitas berdasarkan kebutuhan spesifik, dengan penutup adalah perangkat listrik khusus yang dirancang untuk distribusi daya yang aman, efisien, dan fleksibel dalam pengaturan industri dan komersial.
Transformator ini tipe kering sangat ideal untuk aplikasi yang membutuhkan keandalan tinggi, terutama di daerah dengan kebutuhan daya yang menuntut. Dirancang untuk keserbagunaan, transformator ini memberikan solusi distribusi daya yang andal yang dirancang untuk fasilitas industri, kompleks komersial, pusat data, dan sistem energi terbarukan.
Tabel Parameter Produk
| Nilai | Parameter |
|---|
| Rentang tegangan | 37kV atau cutomized |
| Kapasitas | 1000KVA hingga 2500kVA |
| Ketukan | ± 2x2,5% (standar) atau OLTC |
| Frekuensi | 50Hz atau 60Hz |
| Fase | Tiga fase |
| Impedansi | 12%~ 15% |
| Pendinginan | An atau af |
| Kelas isolasi | F atau h |
| Kelompok vektor | Dyn11-IN11 |
| Standar | IEC, IEEE, CE atau standar lokal |
Fitur transformator tipe kering split tegangan rendah dengan selungkup
Struktur split-winding: Gulungan independen ganda memungkinkan untuk output tegangan ganda atau jalur daya yang berlebihan, meningkatkan toleransi kesalahan dan manajemen beban.
Operasi yang andal: Selama kesalahan dalam satu belitan split, yang lain mempertahankan tegangan parsial, membatasi arus hubung singkat hingga 1/4 ~ 1/3 dari arus terukur.

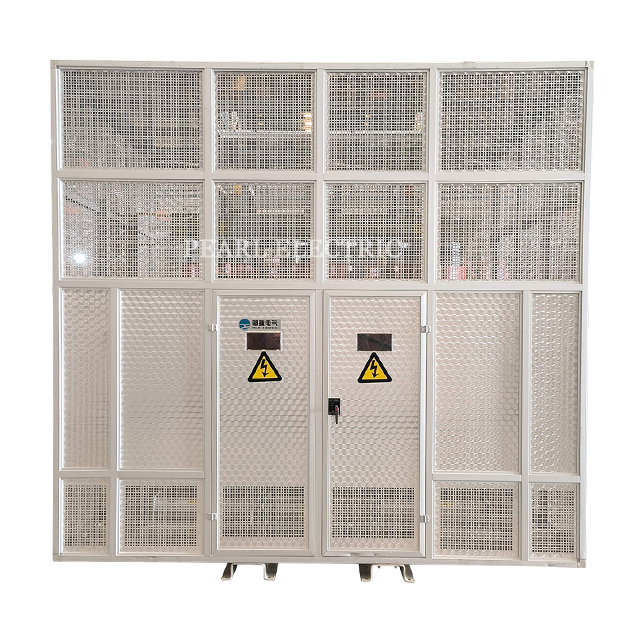

Desain Enklosur yang Kuat: Perlindungan IP54/55-Nilai Terhadap Debu, Kelembaban, dan Kontaminan Lingkungan.
Insulasi tipe kering: Insulasi resin cor memastikan keamanan kebakaran (tidak mudah terbakar, memadati diri sendiri) dan menghilangkan kebocoran minyak.
Pemeliharaan Rendah: Desain kering tidak memerlukan pendinginan berbasis oli, yang mengurangi biaya perawatan dan meningkatkan keamanan.
Compact dan hemat ruang: Desain kompak transformator dengan selungkup terintegrasi mengurangi jejak instalasi.
Advatages transformator tipe kering split tegangan rendah dengan selungkup
Peningkatan Keselamatan: Desain tegangan rendah ganda dari transformator ini menghasilkan impedansi tinggi, sedangkan desain impedansi tinggi secara signifikan mengurangi dampak arus hubung singkat pada sistem.
Keandalan yang tinggi dari catu daya: Ketika salah satu belitannya yang terpisah adalah sirkuit pendek, belitan lainnya masih dapat mempertahankan tegangan yang lebih rendah, sehingga kesalahan satu sisi tidak mempengaruhi pengoperasian beban di sisi lain.
Catu Daya Fleksibel: Transformator ini secara bersamaan dapat memasok daya ke dua beban independen, mengurangi redundansi peralatan.
Biaya pemeliharaan yang rendah: Karena desain jenis keringnya, transformator ini membutuhkan sedikit perawatan, sehingga mengurangi biaya operasi selama masa pakainya.
Serbaguna: Desainnya yang kasar membuatnya ideal untuk digunakan di berbagai bidang, termasuk bangunan komersial, pabrik industri, dan aplikasi energi terbarukan.
Aplikasi transformator tipe kering split tegangan rendah dengan selungkup
Transformator tipe kering split tegangan rendah, dengan karakteristik desain impedansi tinggi, biasanya memberikan keandalan catu daya tinggi dan keunggulan catu daya yang fleksibel untuk aplikasi berikut:
Pabrik Industri: Pastikan konversi daya dan distribusi yang andal untuk mesin daya, pusat kontrol motor (MCC), dan sistem otomatisasi.
Sistem Energi Terbarukan: Ideal untuk integrasi dengan ladang matahari/angin untuk stabilisasi grid.
Pusat Data: Ideal untuk pusat data yang membutuhkan catu daya yang berlebihan.
Bangunan komersial: Memberikan kekuatan yang stabil untuk gedung perkantoran, pusat perbelanjaan, dan apartemen bertingkat tinggi.
FAQ transformator tipe kering split tegangan rendah dengan selungkup
1. Apa itu transformator tipe kering split tegangan rendah dengan selungkup?
Ini adalah transformator tipe dry (non-oil-cooled) dengan dua belitan split tegangan rendah independen, bertempat di selungkup pelindung. Didesain untuk sesar high-impedance. Keterbatasan arus dan peningkatan keamanan di lingkungan yang menuntut.
2. Berapa rentang kapasitas transformator tipe kering ini?
Kisaran kapasitas dari 1000kVA hingga 2500kVA.
3. Apakah transformator tipe kering ini cocok untuk penggunaan di luar ruangan?
Ya, transformator tipe kering ini dirancang untuk aplikasi luar ruangan dan dapat menangani berbagai kondisi lingkungan.
4. Standar efisiensi apa yang berlaku untuk transformator tipe kering ini?
Transformator tipe kering ini sesuai dengan IEEEC57.12.01 dan EIC60076-11 ， dan kelas isolasi transformatornya adalah F atau H.
5. Mengapa menggunakan desain split-winding?
Split -winding Design dalam Transformers direkayasa untuk mengatasi tantangan kritis dalam sistem daya, menggabungkan inovasi teknis dengan keandalan operasional. Mitigasi sirkuit pendek membatasi arus kesalahan hingga 25% ~ 33% dari arus terukur ， yang meningkatkan keamanan ； sementara satu belitan dapat memberi daya beban kritis jika yang lain gagal, yang meningkatkan redundansi dan memastikan catu daya yang fleksibel.
