Apa yang Perlu Anda Ketahui Tentang Transformator Terendam Minyak?

Apa Itu Transformator Terendam Minyak?

Trafo terendam minyak adalah peralatan tenaga listrik dasar yang dirancang untuk mentransfer energi listrik antara dua atau lebih rangkaian melalui induksi elektromagnetik. Tidak seperti trafo tipe kering yang mengandalkan udara sekitar atau resin padat untuk pendinginan dan insulasi, trafo terendam oli menggunakan mineral dielektrik khusus atau minyak ester alami. Media cair ini memiliki dua tujuan: menyediakan isolasi kekuatan dielektrik yang tinggi dan secara efisien menyerap dan menghilangkan panas termal yang dihasilkan selama operasi tegangan tinggi. Karena kemampuan pembuangan panasnya yang unggul dan ketahanan terhadap tegangan tinggi, sistem transformator terendam minyak banyak digunakan di jaringan transmisi utilitas tegangan tinggi, jaringan distribusi regional, dan infrastruktur tenaga industri di seluruh dunia.

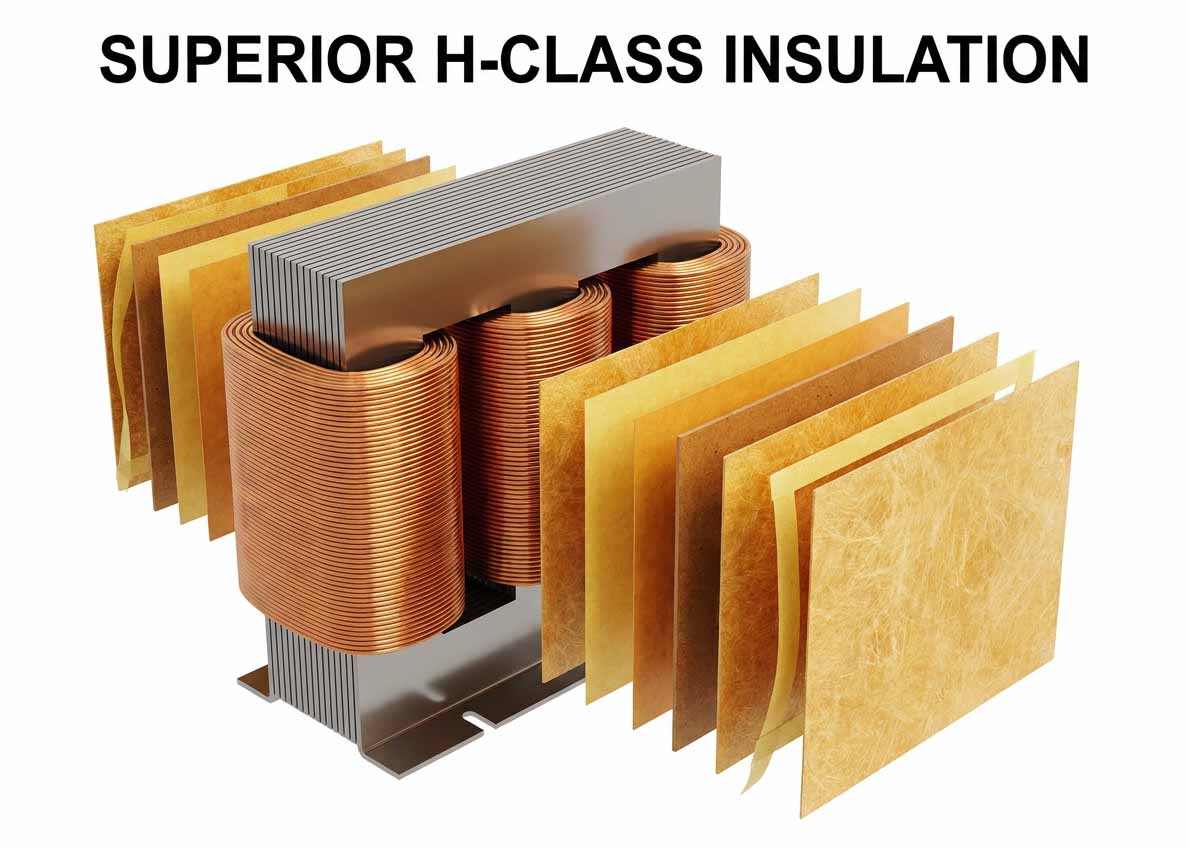

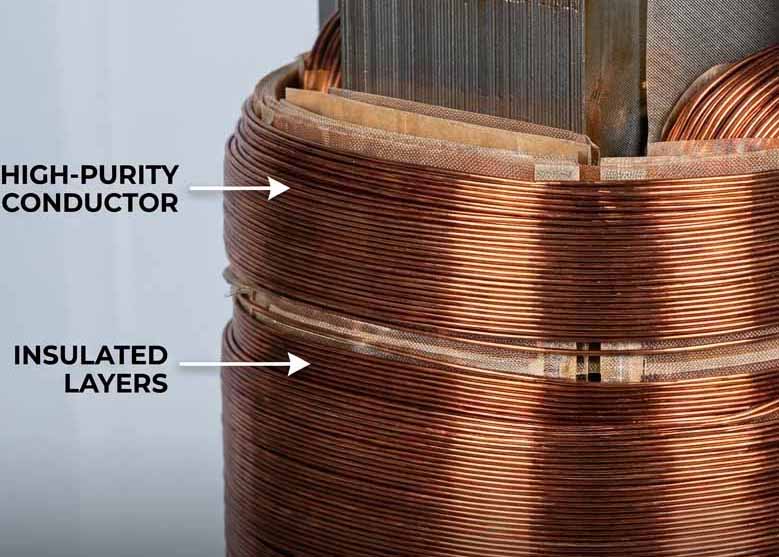

Desain dasar transformator terendam minyak terdiri dari inti magnetik yang dibangun dari laminasi baja silikon berorientasi butiran canai dingin dengan permeabilitas tinggi, dan belitan tembaga atau aluminium primer dan sekunder. Rakitan inti dan kumparan sepenuhnya terendam di dalam tangki baja tugas berat yang disegel dan diisi dengan minyak isolasi. Lingkungan yang terendam cairan ini melindungi komponen listrik penting dari oksigen, debu, dan kelembapan, sehingga memastikan keandalan operasional yang tinggi selama masa pakai yang lama.

Klasifikasi Utama dan Jenis Trafo Terendam Minyak

Untuk memenuhi beragam kebutuhan tegangan, standar lingkungan, dan kondisi pemasangan, transformator terendam oli dibuat dalam berbagai konfigurasi teknis:

Trafo Terendam Minyak Tertutup Hermetik

Dalam desain yang tertutup rapat, oli pendingin diisolasi sepenuhnya dari atmosfer luar di dalam tangki yang tertutup rapat. Unit-unit ini menyesuaikan diri dengan ekspansi termal minyak menggunakan dinding tangki bergelombang. Dengan menghilangkan paparan udara, cairan isolasi terlindungi dari oksidasi dan penyerapan kelembapan, menjadikan transformator terendam oli ini hampir bebas perawatan dan ideal untuk lingkungan luar ruangan yang keras atau lembab.

Trafo Terendam Oli Tipe Konservator

Dilengkapi dengan tangki ekspansi di atas kepala (konservator), konfigurasi trafo terendam oli tradisional ini memungkinkan oli isolasi mengembang dan berkontraksi dengan bebas selama perubahan suhu yang disebabkan oleh beban listrik yang besar. Pernafasan gel silika dipasang untuk menyaring kelembapan dari udara yang masuk, memastikan kinerja dielektrik jangka panjang di gardu transmisi daya besar.

Transformator Terendam Minyak Ramah Lingkungan Berisi Ester Alami

Menggantikan minyak mineral tradisional dengan cairan ester alami berbahan dasar nabati yang dapat terbiodegradasi, transformator terendam minyak yang ramah lingkungan ini menawarkan keamanan kebakaran yang luar biasa (Titik Api Tinggi > 300°C) dan nol risiko kontaminasi tanah, menjadikannya pilihan tepat untuk pusat perumahan perkotaan dan proyek pembangkit listrik yang ramah lingkungan.

Bagaimana Transformator Terendam Minyak Beroperasi dan Menghilangkan Panas

Mekanisme operasional transformator terendam minyak didasarkan pada hukum induksi elektromagnetik Faraday. Ketika arus bolak-balik (AC) mengalir melalui belitan primer, hal itu menciptakan fluks magnet yang berfluktuasi di dalam inti baja. Medan magnet yang berubah ini kemudian menginduksi tegangan proporsional pada belitan sekunder, menaikkan atau menurunkan tingkat tegangan untuk transmisi atau distribusi lokal.

Pembuangan panas yang efektif merupakan keunggulan utama transformator terendam oli. Selama operasi terus menerus, arus listrik menginduksi panas termal pada belitan dan inti magnet. Oli isolasi di sekitarnya menyerap panas ini dan bersirkulasi secara alami melalui konveksi (atau secara paksa menggunakan pompa mekanis) menuju panel radiator eksternal atau sirip pendingin. Aliran udara sekitar mendinginkan oli saat melewati radiator, sehingga oli yang didinginkan mengalir kembali ke tangki utama untuk mempertahankan suhu pengoperasian internal yang optimal bahkan selama kondisi kelebihan beban yang berat.

Fitur Inti dan Keunggulan Teknis Transformator Terendam Minyak

Penggunaan trafo terendam oli menawarkan beberapa manfaat teknis utama bagi operator sistem tenaga:

• Kekuatan Dielektrik Unggul: Minyak cair menembus rongga mikro dalam isolasi kertas, mencegah pelepasan sebagian dan gangguan listrik di bawah lonjakan tegangan tinggi yang parah.

• Manajemen Termal yang Luar Biasa: Pendinginan cair memberikan efisiensi perpindahan panas yang jauh lebih tinggi dibandingkan udara, sehingga transformator terendam oli dapat menangani kapasitas listrik besar dalam tapak fisik yang kompak.

• Masa Pakai yang Diperpanjang: Sepenuhnya tertutup di dalam oli dan terlindung dari oksidasi lingkungan, trafo terendam oli yang dirawat dengan baik dapat melayani jaringan listrik dengan andal selama 30 hingga 40+ tahun.

• Risiko Operasional Rendah: Teknik penyegelan canggih dan cairan ester alami opsional menjadikan unit transformator terendam oli modern sangat tahan lama, aman, dan hemat biaya sepanjang siklus masa pakainya.

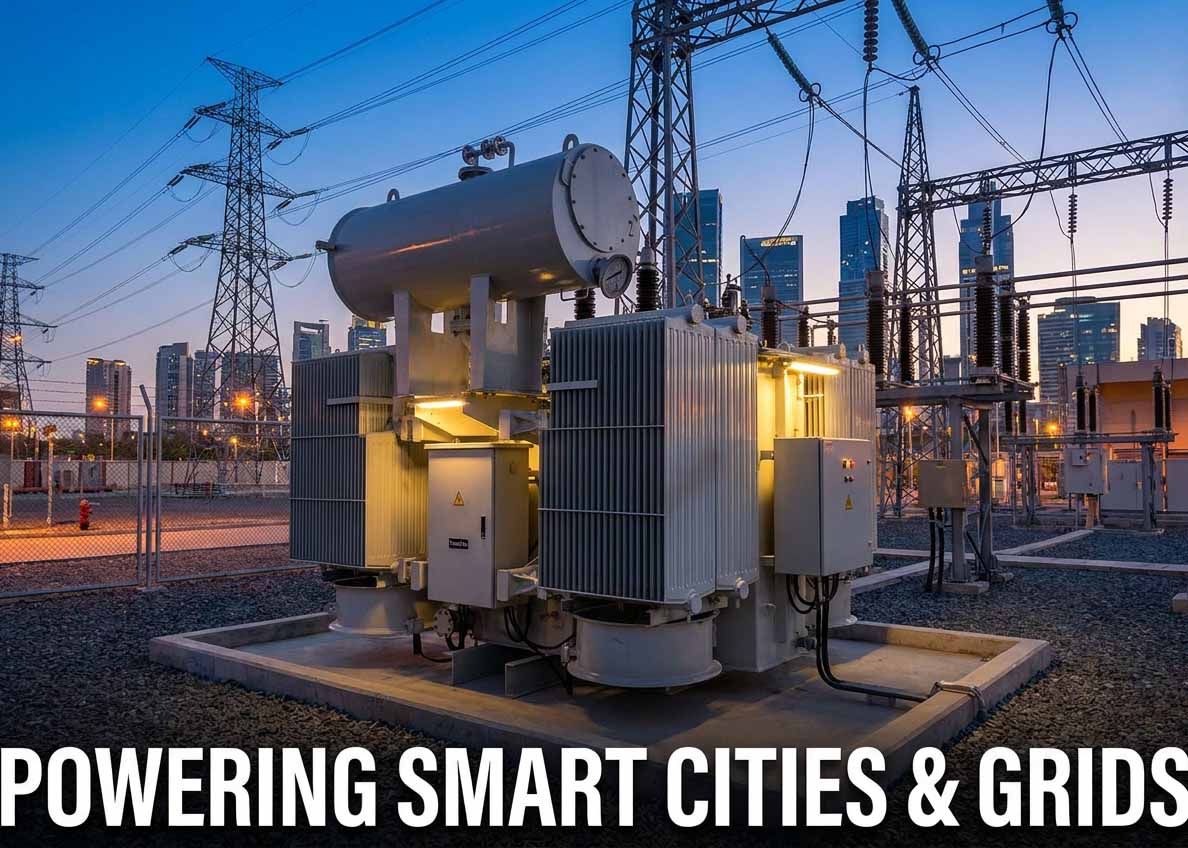

Aplikasi Industri Utama dari Transformator Terendam Minyak

Berkat daya tahannya yang tinggi, kapasitasnya yang tinggi, dan kemampuan beradaptasi terhadap lingkungan, peralatan trafo terendam minyak sangat penting di berbagai sektor industri:

• Utilitas & Gardu Tenaga Listrik: Berfungsi sebagai trafo step-up dan step-down utama dalam jaringan transmisi tenaga massal dan gardu distribusi.

• Pembangkitan Energi Terbarukan: Meningkatkan konversi daya di pembangkit listrik tenaga surya skala utilitas, pembangkit listrik tenaga angin di darat, dan pembangkit listrik tenaga air.

• Fasilitas Industri Berat: Menyediakan distribusi listrik berkapasitas tinggi dan andal untuk pabrik baja, pabrik pengolahan bahan kimia, operasi penambangan, dan kilang minyak.

• Infrastruktur Komersial & Perkotaan: Menyuplai daya listrik dengan beban tinggi dan terus menerus ke jaringan angkutan kereta api, kompleks komersial, dan pembangkit listrik kota.

Peran Abadi dari Transformator Terendam Minyak

Trafo terendam minyak tetap menjadi landasan jaringan distribusi dan transmisi listrik global. Dengan menggabungkan keandalan dielektrik yang tinggi, kinerja pendinginan alami yang unggul, dan inovasi berkelanjutan dalam cairan isolasi ramah lingkungan, teknologi transformator terendam minyak terus memberikan solusi listrik yang aman, efisien, dan tahan lama untuk utilitas dan industri global yang bergerak menuju jaringan listrik modern.
