Apa Itu Transformator Tiga Fasa?

Trafo tiga fasa adalah peralatan listrik penting yang menaikkan atau menurunkan tegangan arus bolak-balik tiga fasa, yang banyak digunakan di sistem jaringan listrik modern kering . Varian tipe dari trafo tiga fasa populer untuk aplikasi dalam ruangan yang sensitif terhadap api.

Komponen Utama Transformator Tiga Fasa

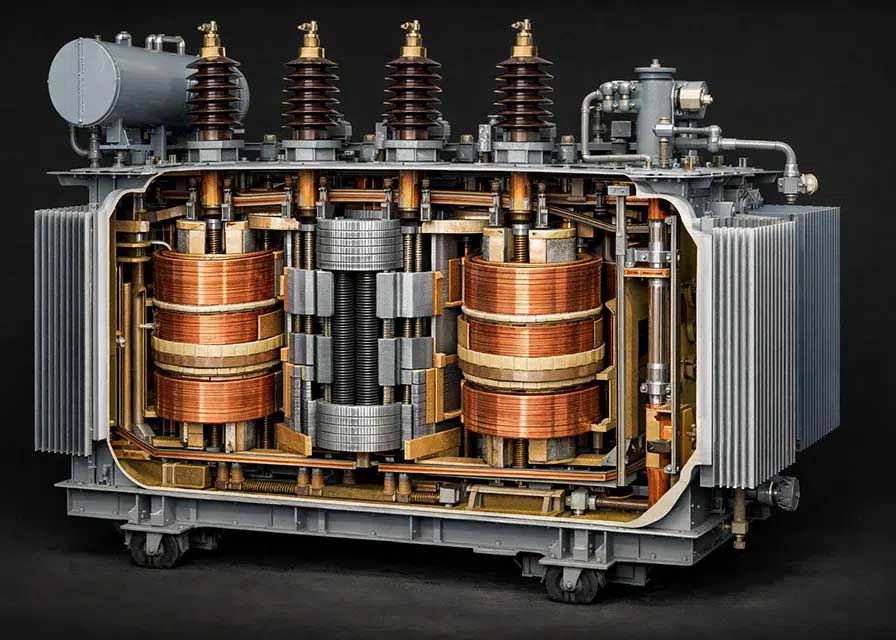

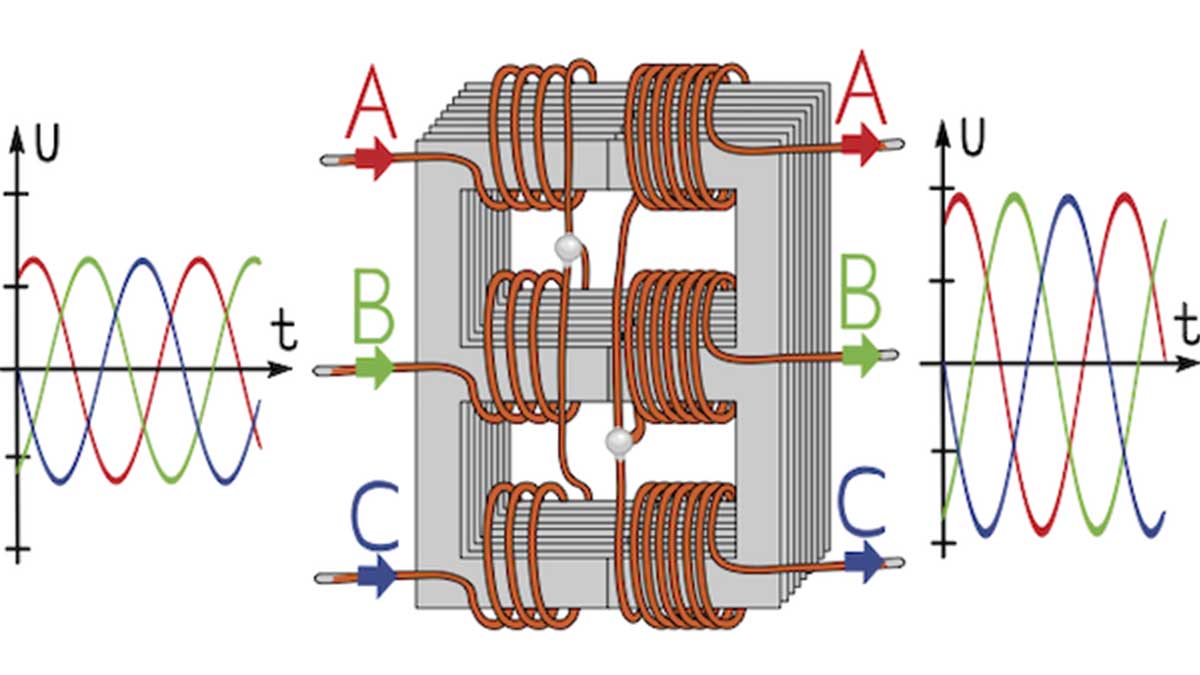

Inti Besi Trafo Tiga Fasa

Inti besi disusun dari lembaran baja silikon dengan permeabilitas tinggi dengan lapisan isolasi untuk meminimalkan kerugian arus dua tipe struktur inti eddy . Ada : tipe inti dan tipe cangkang . Trafo tiga fasa mengadopsi konstruksi tipe inti , di mana belitan mengelilingi anggota inti.

Secara fungsional, inti besi bertindak sebagai sirkuit magnet, menawarkan jalur tertutup untuk fluks magnet bolak-balik. Hal ini memungkinkan transfer energi magnetik yang efisien melalui belitan untuk mewujudkan konversi timbal balik antara energi listrik dan energi magnetik.

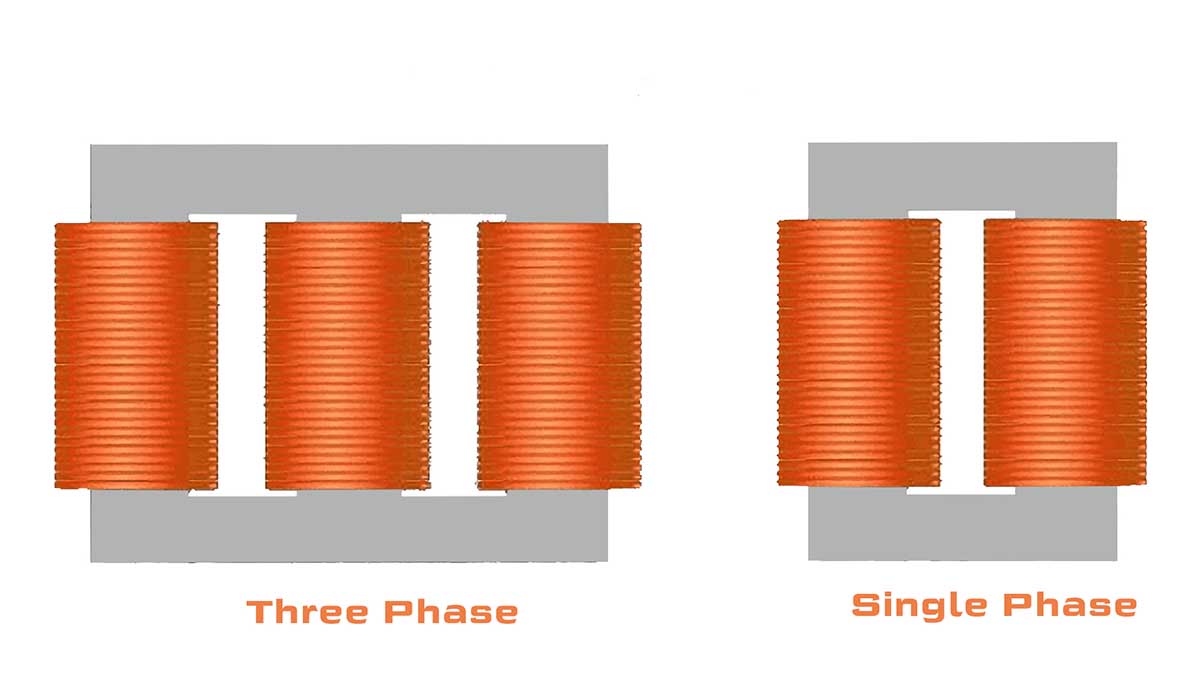

Gulungan Transformator Tiga Fasa

Gulungan transformator tiga fasa dililit dengan konduktor tembaga atau aluminium yang dilapisi lapisan isolasi. Jumlah putaran dan diameter kawat bervariasi untuk menyesuaikan kelas voltase dan kebutuhan kapasitas yang berbeda.

Belitan dikelompokkan menjadi belitan primer (terhubung ke catu daya) dan belitan sekunder (terhubung ke beban pengguna akhir ) . Untuk transformator tiga fasa , belitan dipasang pada anggota inti dengan dua konfigurasi sambungan umum: Y (bintang) dan Delta (delta). Pengaturan sambungan yang berbeda menghasilkan rasio transformasi tegangan dan hubungan fasa yang berbeda. Produk trafo tiga fasa tipe kering menggunakan insulasi epoksi bermutu tinggi untuk perlindungan belitan.

Tangki dan Aksesoris Tambahan

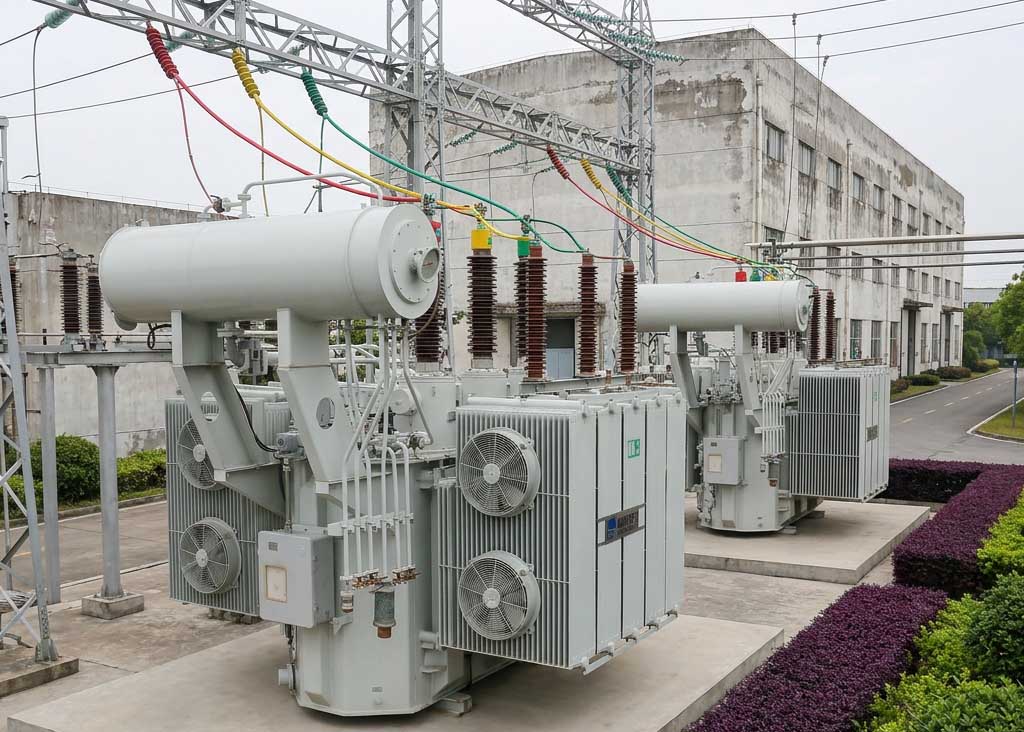

(Bagian ini terutama berlaku untuk model trafo tiga fasa yang terendam oli .)

• Tangki: Dibuat dari pelat baja yang dilas, menampung minyak insulasi transformator, memberikan insulasi dan pembuangan panas untuk belitan dan inti besi.

• Minyak transformator: Memberikan insulasi antara belitan dan inti; mentransfer panas operasional ke dinding tangki dan radiator untuk pelepasan panas sekitar.

• Konservator oli (bantal oli): Dipasang di atas tangki, mengkompensasi ekspansi atau kontraksi volume oli yang disebabkan oleh fluktuasi suhu dan mempertahankan level oli yang tepat.

• Radiator: Rakitan model tabung atau sirip memperbesar permukaan pertukaran panas dan mempercepat pendinginan oli transformator.

• Pengubah tap: Menyesuaikan jumlah putaran belitan untuk mengubah rasio transformator dan menstabilkan tegangan keluaran dalam kondisi tegangan atau beban jaringan yang berfluktuasi.

• Relai gas: Dipasang pada perpipaan antara tangki dan konservator minyak. Ini memicu alarm untuk gangguan internal kecil dan memutus pasokan listrik secara otomatis jika terjadi kegagalan parah untuk melindungi transformator tiga fasa .

• Katup tekanan pelepas : Secara otomatis melepaskan tekanan internal berlebih untuk mencegah bahaya ledakan.

Karakteristik Utama Transformator Tiga Fasa

Keuntungan Trafo Tiga Fasa

• Biaya keseluruhan yang lebih rendah: Trafo tiga fasa menggunakan satu rakitan inti besi yang terintegrasi, sehingga mengurangi konsumsi bahan baku , jejak kaki, dan tenaga kerja manufaktur dibandingkan kumpulan trafo satu fasa .

• Sirkuit magnetik yang ringkas dan seimbang: Jalur magnet tiga fase yang saling terkait mengurangi hambatan magnet, menurunkan arus eksitasi dan kehilangan inti, sehingga meningkatkan efisiensi transformator dan faktor daya secara keseluruhan.

• Keseimbangan tegangan tiga fasa yang stabil : Menghasilkan keluaran AC yang seimbang, mencegah malfungsi beban yang dipicu oleh tegangan tiga fasa yang tidak seimbang.

• Keandalan operasional yang kuat: Konstruksi mekanis terintegrasi yang ringkas tahan terhadap gaya mekanis dan elektromagnetik yang berat; titik koneksi yang lebih sedikit mengurangi risiko kegagalan akibat kontak yang buruk atau penuaan isolasi.

Kekurangan Trafo Tiga Fasa

• Perawatan penggantian yang rumit: Jika belitan satu & fasa gagal, seluruh trafo tiga fasa harus dimatikan untuk diperbaiki atau ditukar, sehingga menyebabkan durasi pemadaman listrik lebih lama dibandingkan dengan bank trafo satu fasa modular.

• Persyaratan isolasi antar fase yang ketat: Gulungan tiga fase berada pada kolom inti yang sama dengan jarak terbatas. Bahan insulasi premium dan desain struktural yang canggih wajib dilakukan untuk menghindari korsleting antar fase , sehingga meningkatkan kompleksitas produksi dan biaya terkait insulasi .

• Kerentanan terhadap kejadian tegangan lebih: Lonjakan petir dan tegangan lebih switching dapat merusak isolasi internal. Kerusakan tegangan lebih biasanya menyebabkan kerusakan parah dan kegagalan perbaikan yang sulit pada transformator tiga fasa .
