Apa Itu Transformator Distribusi Daya dan Bagaimana Fungsinya?

Trafo distribusi daya adalah perangkat listrik statis penting yang dirancang untuk mentransfer energi listrik antara dua atau lebih rangkaian melalui hukum induksi elektromagnetik Faraday. Fungsi dasar transformator distribusi tenaga listrik adalah untuk mengubah tegangan arus bolak-balik (AC)—menaikkan tegangan untuk transmisi jarak jauh atau menurunkannya ke tingkat yang aman untuk konsumsi industri, komersial, dan perumahan. Selain transformasi tegangan, transformator distribusi daya menyediakan kemampuan operasional utama, termasuk konversi arus, pencocokan impedansi, isolasi rangkaian, dan pengaturan tegangan.

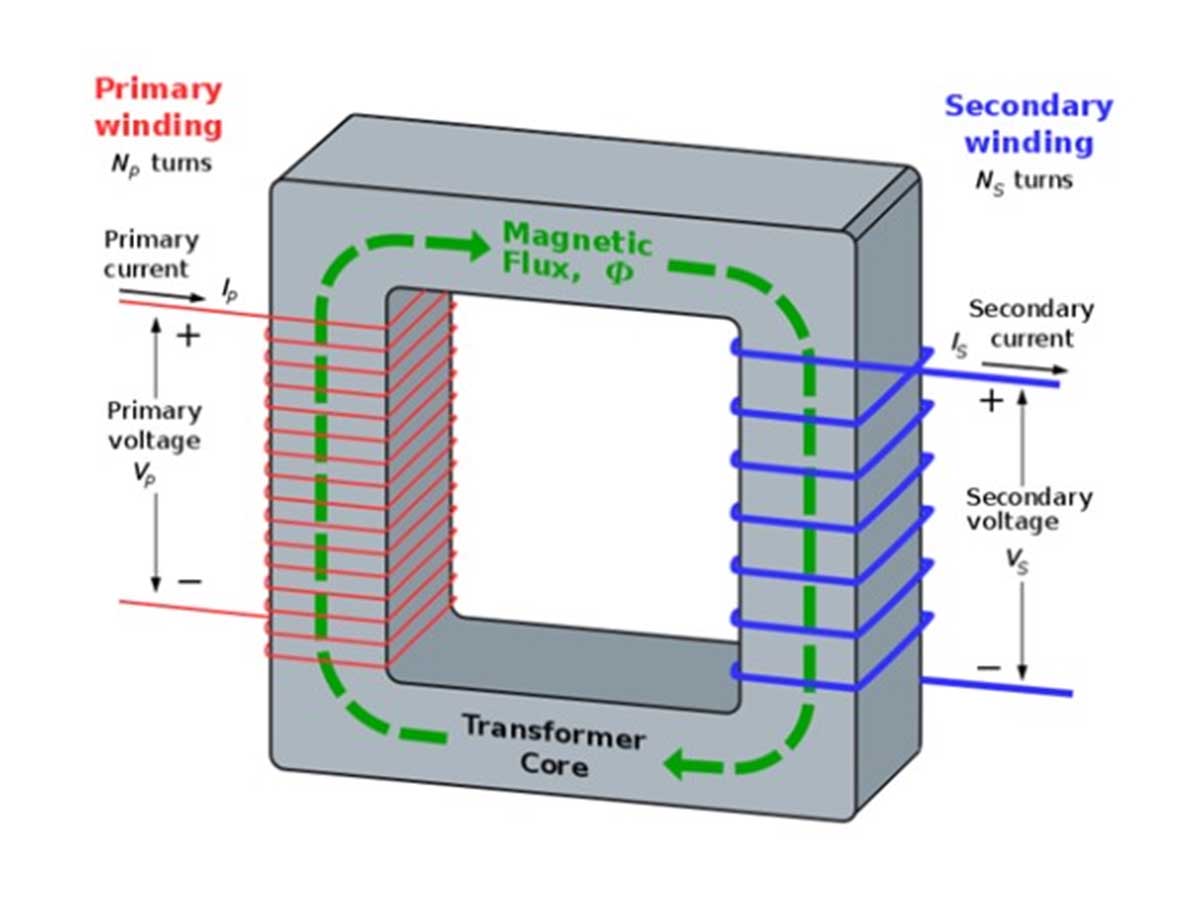

Arsitektur struktural utama transformator distribusi tenaga listrik terdiri dari tiga komponen inti:

• Kumparan Primer (Input Winding): Terhubung ke sumber listrik AC yang masuk untuk menghasilkan medan magnet.

• Coil Sekunder (Output Winding): Menghantarkan tegangan AC yang dikonversi ke beban atau jaringan listrik yang terhubung.

• Inti Besi Magnetik: Menyediakan jalur fluks magnet dengan keengganan rendah antara belitan primer dan sekunder.

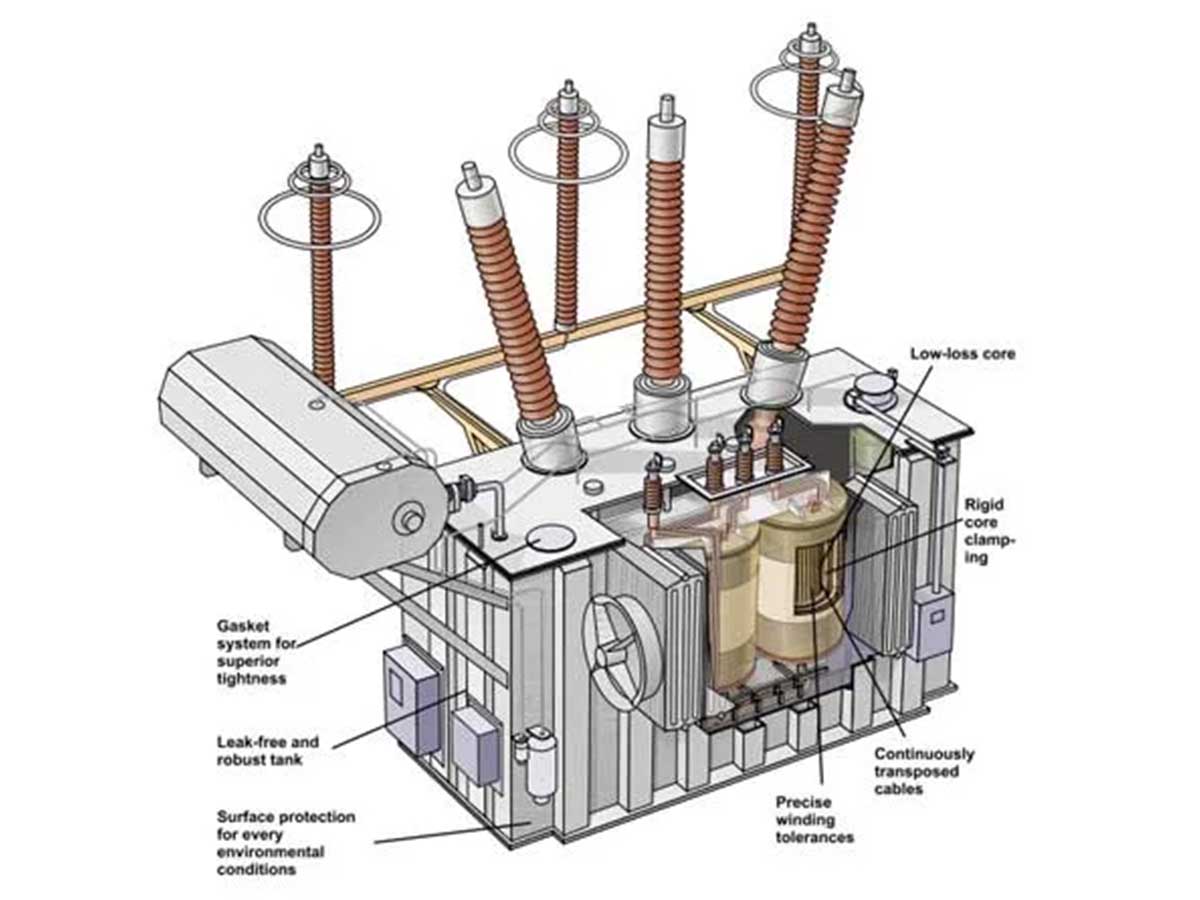

Konstruksi Inti dan Desain Struktur Trafo Distribusi Tenaga

Untuk memastikan efisiensi energi yang tinggi dan meminimalkan kehilangan medan magnet, rakitan internal transformator distribusi daya dirancang dengan bahan presisi:

• Inti Baja Silikon Laminasi: Inti besi transformator distribusi daya dibuat dengan menumpuk laminasi baja silikon tipis berinsulasi (sering kali dibentuk dalam geometri cincin tertutup, cangkang, atau inti-E). Struktur laminasi ini secara signifikan mengurangi kehilangan arus eddy internal dan pembuangan panas histeretik sambil memusatkan fluks magnet bolak-balik di dalam sirkuit magnet.

• Gulungan Kawat Terisolasi: Kumparan primer dan kumparan sekunder dililit menggunakan konduktor tembaga atau aluminium berinsulasi. Jumlah lilitan belitan tertentu pada setiap kumparan secara langsung menentukan rasio langkah tegangan input-ke-output.

• Pelestarian Frekuensi: Selama operasi, transformator distribusi daya mengubah besaran tegangan dan arus sambil mempertahankan frekuensi asli yang tepat dari arus bolak-balik masukan.

Prinsip Kerja: Bagaimana Transformator Distribusi Daya Mengubah Tegangan

Pengoperasian dasar transformator distribusi tenaga bergantung sepenuhnya pada induksi elektromagnetik dinamis:

Pembangkitan Medan Magnet Bolak-balik

Ketika suplai arus bolak-balik (AC) dihubungkan ke kumparan primer transformator distribusi tenaga listrik, hal ini menghasilkan medan magnet yang terus berfluktuasi. Dipandu oleh permeabilitas magnetik yang tinggi dari inti baja silikon, garis-garis medan magnet ini melewati kumparan sekunder secara efisien.

Induksi Gaya Gerak Listrik (EMF).

Ketika fluks magnet bolak-balik terhubung dengan kumparan sekunder, ia menginduksi gaya gerak listrik (tegangan) melintasi terminal sekunder sesuai dengan hukum induksi elektromagnetik. Ketika beban eksternal dihubungkan, arus sekunder induksi mengalir, memungkinkan perpindahan daya listrik dengan lancar dari sisi primer ke sisi sekunder.

Aturan Rasio Belokan (Persamaan Konversi Tegangan)

Tegangan keluaran pasti yang dihasilkan oleh trafo distribusi tenaga listrik secara langsung ditentukan oleh rasio belitan antara kumparan primer dan sekunder.

• Transformasi Step-Down: Jika kumparan sekunder memiliki lilitan lebih sedikit daripada kumparan primer, tegangan keluaran akan berkurang (ideal untuk pengiriman daya akhir ke konsumen).

• Transformasi Step-Up: Jika kumparan sekunder memiliki lebih banyak lilitan daripada kumparan primer, tegangan keluaran meningkat (ideal untuk transmisi daya tegangan tinggi).

Mengapa Arus Searah (DC) Tidak Dapat Digunakan pada Trafo Distribusi Daya

Trafo distribusi daya standar memerlukan arus bolak-balik (AC) untuk beroperasi dan tidak dapat berfungsi dengan arus searah (DC) konstan karena beberapa alasan mendasar:

• Batasan Medan Magnet Konstan: Menghubungkan tegangan DC konstan ke kumparan primer menghasilkan medan magnet yang stabil dan tidak berubah di dalam inti besi. Karena hukum induksi Faraday memerlukan perubahan fluks magnet untuk menginduksi tegangan, sumber DC konstan menghasilkan keluaran tegangan kontinu nol pada kumparan sekunder.

• Pengecualian DC yang Berfluktuasi: Jika transformator distribusi daya menerima arus searah dengan besaran yang bervariasi secara terus menerus, fluks magnet yang berfluktuasi akan menginduksi keluaran tegangan sementara pada kumparan sekunder. Namun, daya DC dalam kondisi tunak tidak dapat mencapai konversi atau transmisi energi listrik yang berkelanjutan dan efisien.
