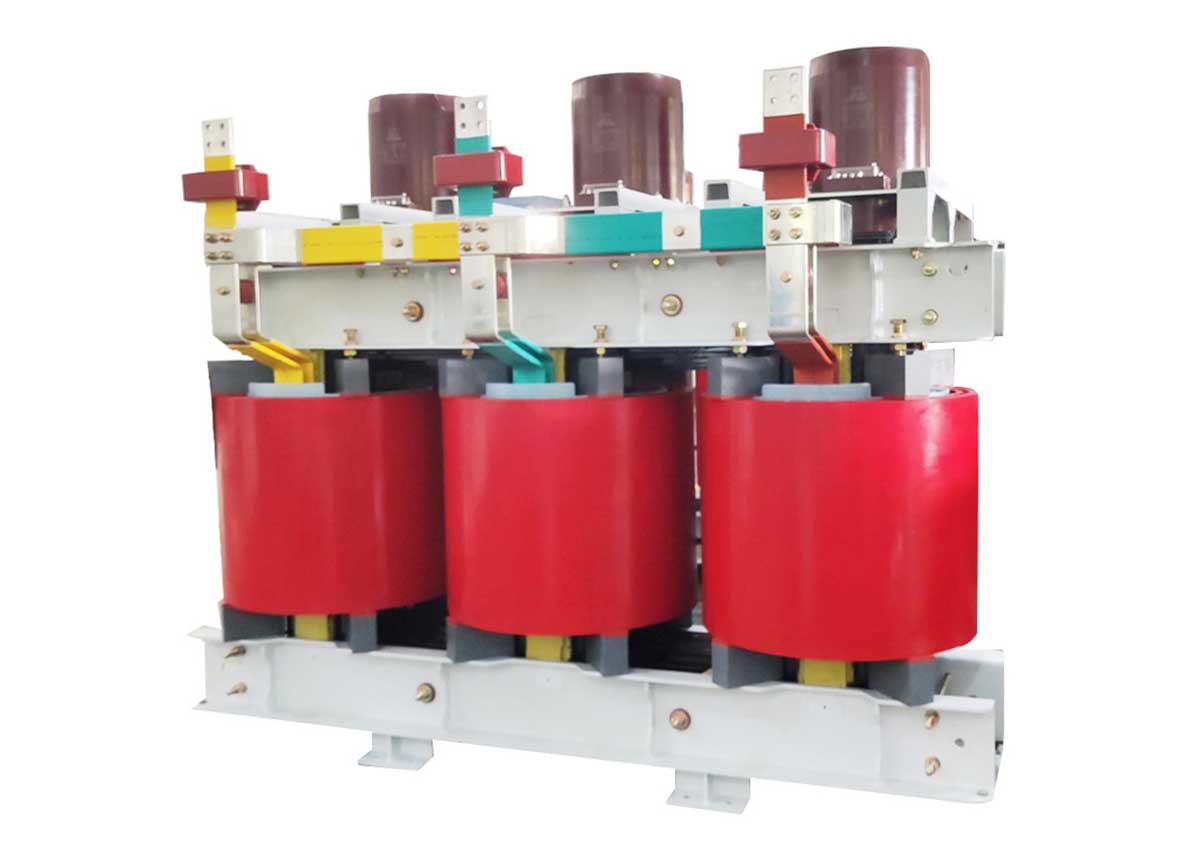

Memahami Fitur Inti Transformator Tipe Kering Tiga Fasa

Trafo tipe kering tiga fasa adalah unit distribusi daya khusus yang dicirikan oleh konstruksi non-minyak, dimana inti magnet dan rakitan belitan seluruhnya terisolasi tanpa terendam dalam minyak isolasi. Didesain untuk keselamatan dan perlindungan lingkungan, trafo tipe kering tiga fase memberikan loncatan tegangan yang efisien dan isolasi listrik yang andal, menjadikannya pilihan utama untuk gardu induk dalam ruangan, kompleks komersial, dan pabrik industri.

Metode Pendinginan dan Insulasi Resin Epoksi pada Trafo Tipe Kering Tiga Fasa

Mekanisme Pendinginan Operasional

Trafo tipe kering tiga fase terutama menggunakan dua metode pembuangan panas untuk menjaga suhu pengoperasian yang aman:

• Pendinginan Udara Alami (AN): Pada kapasitas terukur normal, panas termal secara alami dibuang ke udara sekitar melalui konveksi. Hal ini memungkinkan pengoperasian terus menerus tanpa memerlukan peralatan pendingin mekanis tambahan.

• Pendinginan Udara Paksa (AF): Ketika suhu sekitar atau suhu operasional mencapai tingkat yang tinggi (biasanya 80°C), sensor kontrol suhu secara otomatis memulai kipas pendingin udara paksa. Aliran udara paksa ini secara signifikan meningkatkan efisiensi pembuangan panas, memungkinkan transformator tipe kering tiga fase mempertahankan kapasitas beban berlebih yang lebih tinggi atau menangani lingkungan bersuhu sangat tinggi.

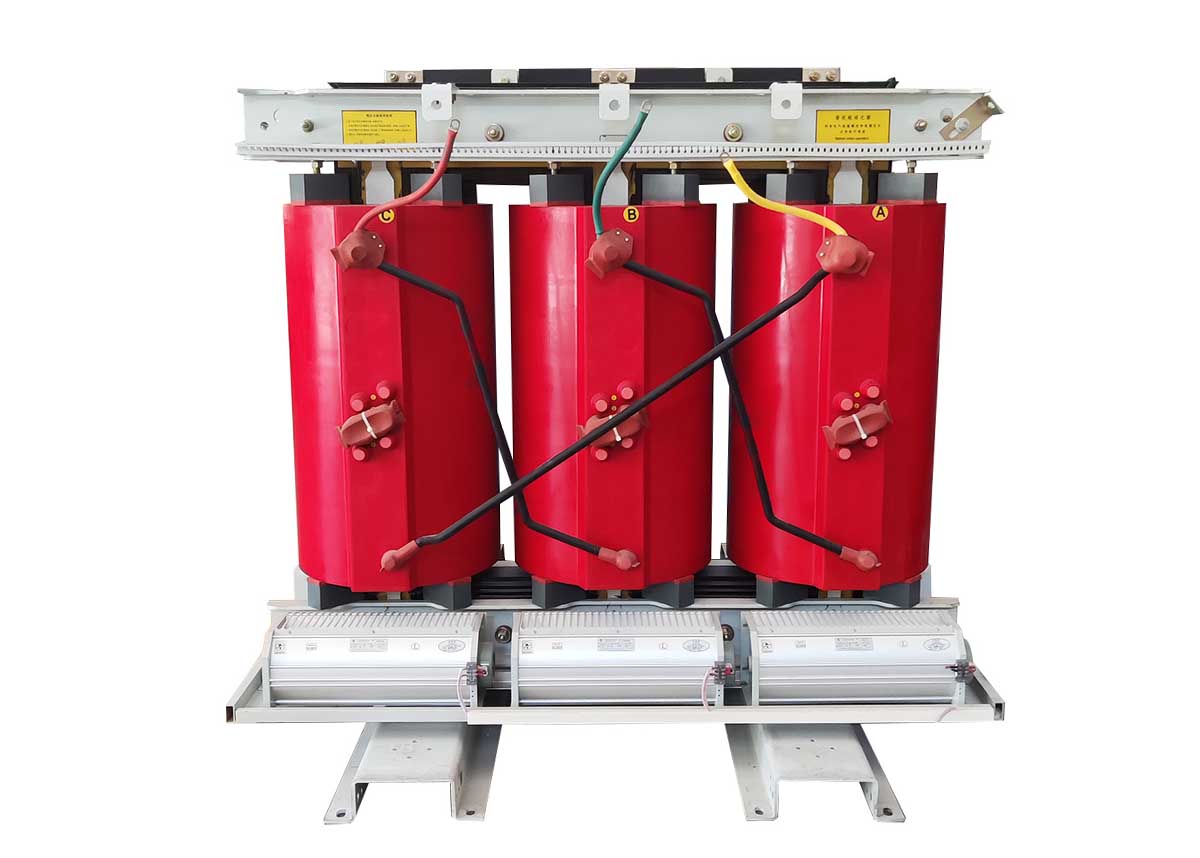

Sistem Isolasi Tingkat Lanjut

Untuk memastikan kekuatan dielektrik yang tinggi tanpa cairan pendingin yang mudah terbakar, transformator tipe kering tiga fase menggunakan formulasi resin epoksi canggih. Proses manufaktur yang umum meliputi:

• Pengecoran vakum dengan campuran pasir kuarsa epoksi.

• Pengecoran diferensial vakum diperkuat dengan serat kaca non-alkali.

• Gulungan serat kaca non-alkali diresapi dengan resin khusus.

Keuntungan Utama dan Keterbatasan Transformator Tipe Kering Tiga Fasa

Keuntungan Utama

• Keamanan Operasional Tinggi: Tidak mengandung minyak trafo yang mudah terbakar, trafo tipe kering tiga fase secara drastis menghilangkan bahaya kebakaran atau ledakan. Insulasi dielektriknya yang tinggi secara efektif mencegah kebocoran listrik dan gangguan arus pendek.

• Kinerja Ramah Lingkungan: Tidak adanya cairan pendingin mencegah tumpahan minyak beracun dan kontaminasi lingkungan.

• Efisiensi Energi: Direkayasa dengan inti baja silikon dengan kerugian rendah dan struktur belitan yang dioptimalkan, transformator tipe kering tiga fase menurunkan konsumsi energi dan mengurangi biaya operasional. Tinggi

• Keandalan Sistem: Dibuat dengan bahan epoksi yang tahan lama dan proses manufaktur yang presisi, transformator tipe kering tiga fase mempertahankan tingkat kegagalan yang rendah dan masa pakai yang lama dalam kondisi normal.

Keterbatasan Operasional

• Sensitivitas terhadap Kelembapan dan Debu: Dibandingkan dengan unit berisi cairan, trafo tipe kering tiga fasa memiliki perlindungan asli yang lebih rendah terhadap debu berat atau kelembapan tinggi, seringkali memerlukan penutup pelindung atau lemari switchgear khusus.

• Fokus Aplikasi Dalam Ruangan: Penerapan transformator tipe kering tiga fase di luar ruangan memerlukan penutup tahan cuaca khusus dan manajemen ventilasi yang ditingkatkan untuk melindungi insulasi internal.

• Biaya Isolasi Khusus: Memanfaatkan resin epoksi bermutu tinggi dengan konduktivitas termal yang unggul meningkatkan overhead produksi awal.

• Kompleksitas Penggantian Belitan: Perbaikan kumparan lokal bisa jadi sulit jika belitan mengalami kerusakan fisik yang parah, seringkali memerlukan penggantian modul kumparan penuh.
