Bahan Inti Transformator: Mengapa Lembaran Baja Silikon Lebih Disukai

Banyak zat penghantar magnet yang ada, termasuk paduan berbahan dasar titanium , paduan berbahan dasar tembaga , dan besi strontium titanat. Meskipun material ini menawarkan konduktivitas magnetik yang baik, lembaran baja silikon tetap menjadi material inti transformator yang dominan untuk peralatan transformator frekuensi daya .

Mengapa Lembaran Baja Silikon Menjadi Bahan Inti Transformator Pilihan?

Baja silikon menawarkan keunggulan komprehensif yang menjadikannya ideal sebagai bahan inti transformator:

• Permeabilitas magnet yang tinggi: Menyediakan jalur fluks magnet tertutup yang halus untuk belitan transformator.

• Kehilangan inti yang rendah: Dibandingkan dengan material magnetik alternatif, baja silikon menghasilkan kehilangan besi yang jauh lebih rendah selama pengoperasian medan Performa histeresisnya yang unggul memungkinkan respons domain magnetis yang cepat magnet bolak - balik. , sehingga sangat mengurangi kehilangan histeresis.

• Ketahanan korosi yang baik: Mempertahankan kinerja yang stabil di bawah berbagai kondisi lingkungan kimia.

• Hemat biaya : Meskipun lembaran baja silikon memiliki harga pembelian yang wajar, masa pakainya yang panjang menghasilkan kinerja biaya keseluruhan yang luar biasa .

• Kekuatan mekanis yang memadai: Memberikan dukungan mekanis yang andal untuk belitan transformator dan rakitan internal lainnya.

Mengapa Baja Silikon Diolah Menjadi Lembaran Tipis untuk Inti Transformator?

Blok baja silikon tebal dan padat menghasilkan kehilangan arus eddy yang parah akibat fluks magnet bolak-balik. Ketika baja silikon dibuat menjadi lembaran berinsulasi tipis untuk bahan inti transformator, kehilangan arus eddy dapat dikurangi secara signifikan.

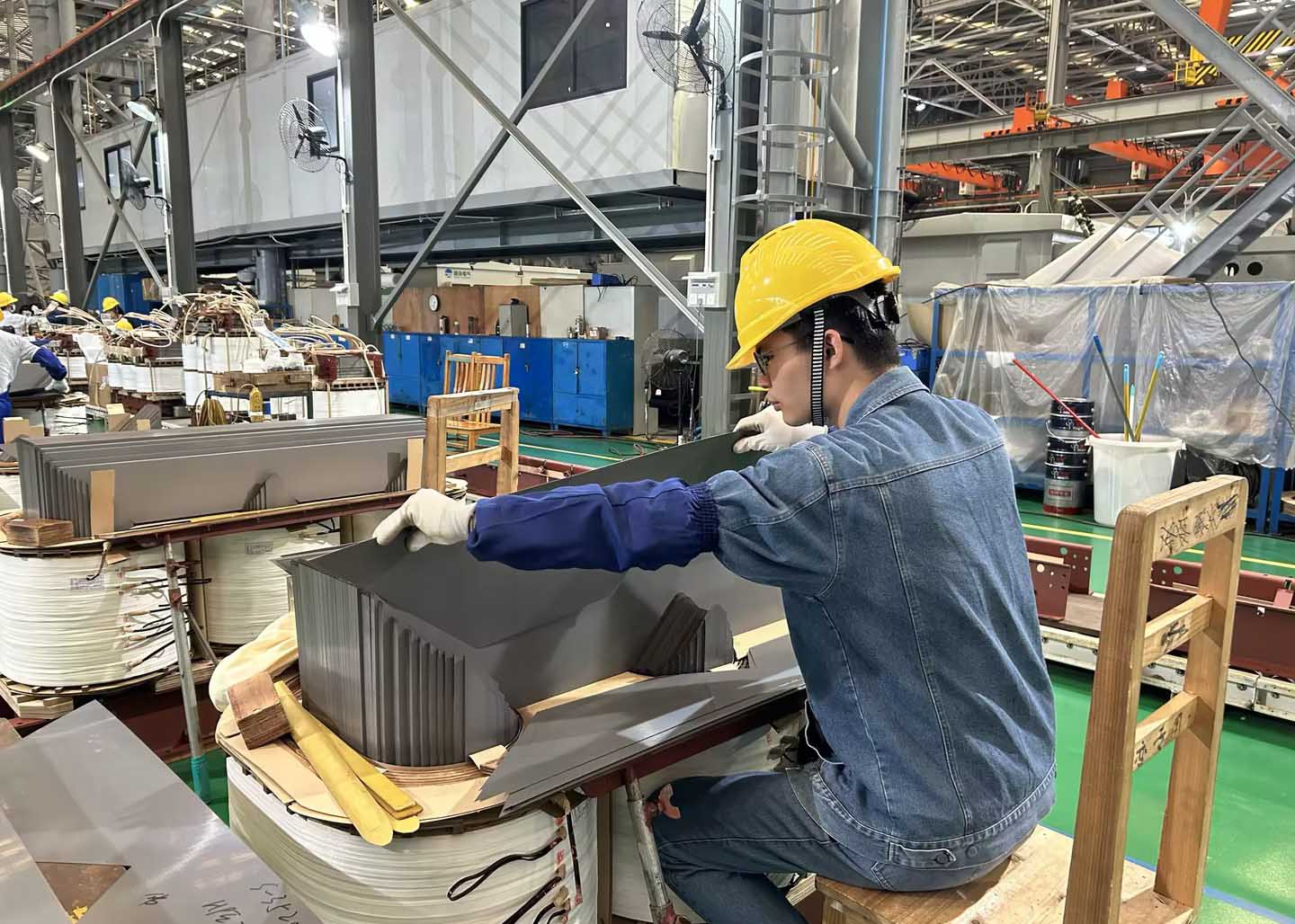

Inti besi transformator dirakit dengan menumpuk lembaran baja silikon yang saling terisolasi Setiap laminasi tipis membatasi penampang . yang tersedia untuk sirkulasi arus eddy , meningkatkan hambatan listrik di sepanjang jalur arus eddy dan menekan pemborosan energi dari arus eddy.

Pemrosesan laminasi juga menghadirkan fleksibilitas manufaktur. Produsen dapat memilih lembaran baja silikon mentah yang memenuhi syarat, melakukan pemotongan presisi sesuai dengan persyaratan desain, dan mengontrol ketebalan dan kerataan secara ketat. Proses ini menghemat konsumsi bahan baku , menurunkan biaya produksi, dan meningkatkan keandalan transformator.

Klasifikasi Utama Lembaran Baja Silikon

Diklasifikasikan berdasarkan Proses Produksi

• Lembaran baja silikon dingin canai : Digulung pada kondisi suhu Ini memiliki permukaan yang halus, tidak ada retak, kepadatan seragam, dan sifat magnetik yang stabil. Ini dapat dibagi lagi menjadi tipe biasa dan tipe silikon tinggi ruangan . berdasarkan kandungan silikon.

• Lembaran baja silikon panas canai : Diproduksi melalui penggulungan suhu tinggi . Harganya lebih murah dibandingkan grade canai dingin , namun memiliki permukaan akhir yang lebih buruk dan kinerja magnetis yang sedikit lebih buruk. Ini mencakup biasa, silikon tinggi varian silikon , dan silikon ultra tinggi .

Diklasifikasikan berdasarkan Arah Magnetisasi

• Lembaran baja silikon non - orientasi canai dingin : Salah satu tingkatan yang diadopsi secara luas untuk material inti transformator. Ini memberikan permeabilitas tinggi dan kehilangan magnet rendah, cocok untuk transformator daya dan induktor berukuran kecil .

• Lembaran baja silikon berorientasi canai dingin: Butir memiliki arah yang selaras dalam produksi. Arah magnetisasinya sesuai dengan jalur fluks magnet inti untuk mengurangi kehilangan besi dan kehilangan magnet. Ini banyak digunakan untuk transformator daya tinggi dan motor listrik .

• Lembaran baja silikon berorientasi panas canai : Kelas premium untuk peralatan industri listrik kelas atas seperti transformator berkapasitas besar dan konverter frekuensi, memberikan kinerja magnetik yang sangat baik dan efisiensi inti yang lebih tinggi.

Diklasifikasikan berdasarkan Bentuk

Lembaran baja silikon tersedia dalam tipe EI , tipe UI , tipe C , rangka persegi , dan bentuk lainnya. Lembaran baja silikon persegi rangka biasanya digunakan untuk transformator berdaya tinggi berkat insulasi yang andal, pembuangan panas yang baik, dan sirkuit magnet pendek.

Diklasifikasikan berdasarkan Perawatan Isolasi

• Ditempa (lembaran hitam): Diolah pada suhu tinggi untuk membentuk lapisan oksida permukaan untuk meningkatkan kinerja insulasi.

• Non - tempa (lembaran putih): Mempertahankan permukaan halus asli tanpa proses penempaan film oksida .

Bahan Inti Transformator Opsional Lainnya

Lembaran baja silikon tetap menjadi paling banyak digunakan. bahan inti transformator Bahan inti alternatif tersedia namun dibatasi oleh alur kerja produksi yang rumit dan biaya yang lebih tinggi. Misalnya, inti khusus untuk yang transformator tipe kering mengadopsi solusi material yang dimodifikasi untuk skenario kerja tertentu.
