Bagaimana Terdirinya Transformator Paduan Amorf? Kerusakan Lengkap

Struktur Transformator Paduan Amorf

Trafo paduan amorf, disebut juga trafo logam amorf, adalah jenis trafo daya yang menggunakan paduan logam amorf sebagai bahan intinya. Berbeda dengan trafo tradisional yang menggunakan baja silikon kristal, paduan amorf memiliki struktur atom non-kristal. Struktur unik ini memberikan beberapa keuntungan, termasuk rugi-rugi inti yang lebih rendah dan efisiensi yang lebih tinggi, itulah sebabnya transformator paduan amorf menjadi salah satu pilihan paling hemat energi dalam distribusi daya.

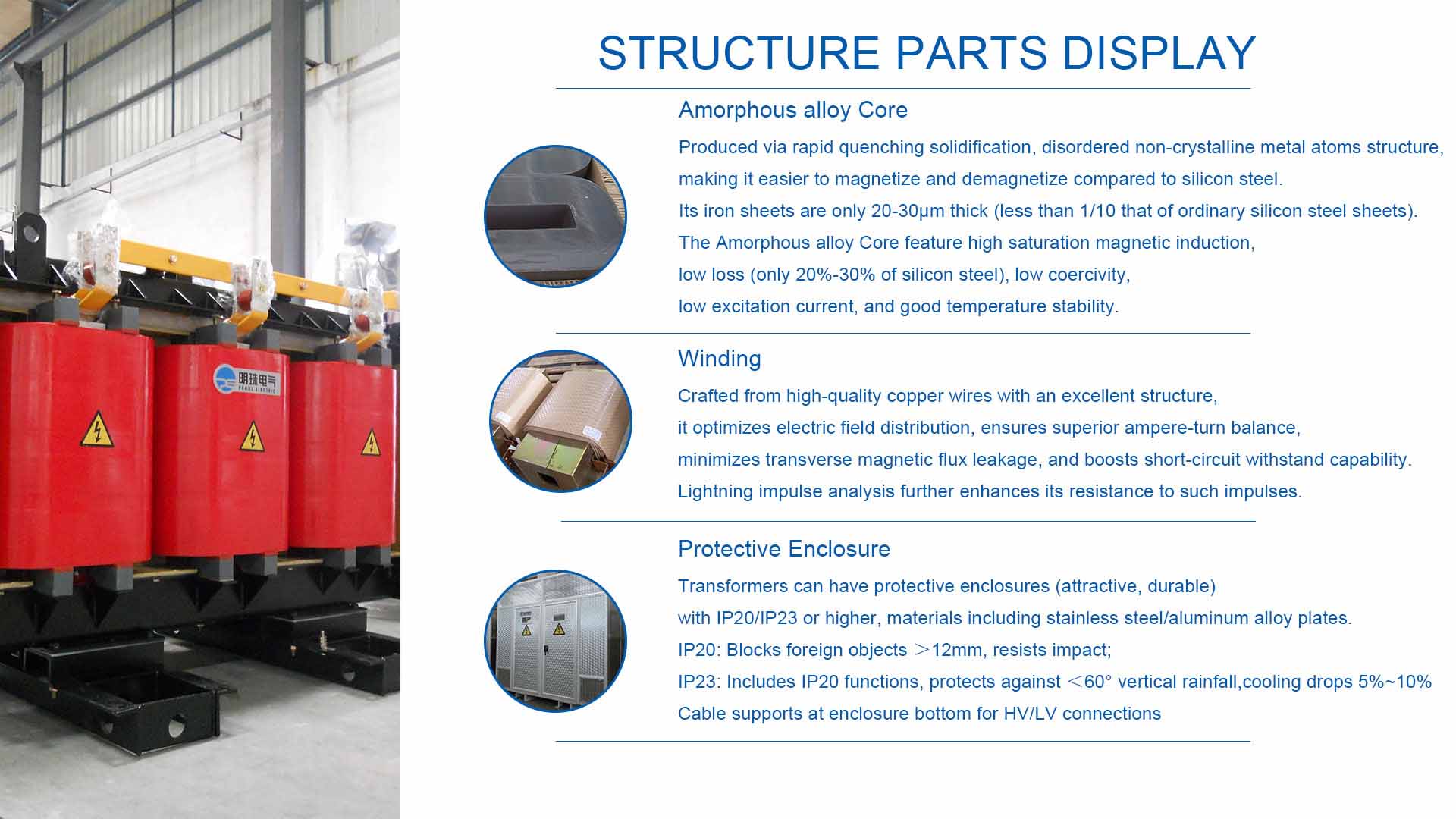

Komponen Utama Transformator Paduan Amorf:

• Inti paduan amorf: Ini adalah jantung dari transformator paduan amorf. Ini terdiri dari pita tipis dan kontinu dari bahan paduan amorf. Pita tersebut digulung menjadi bentuk toroidal atau silinder untuk membentuk inti.

• Gulungan: Gulungan tembaga atau aluminium dililitkan di sekeliling inti. Gulungan ini membawa arus listrik dan menginduksi medan magnet pada inti transformator paduan amorf.

• Isolasi: Bahan isolasi digunakan untuk memisahkan belitan dari inti dan untuk mencegah kerusakan listrik di dalam transformator paduan amorf.

• Tangki: Seluruh rakitan transformator paduan amorf dimasukkan ke dalam tangki berisi minyak isolasi. Minyak memberikan isolasi dan pendinginan.

Apa Itu Inti Paduan Amorf?

Inti paduan amorf adalah komponen kunci yang memberikan transformator paduan amorf efisiensi tinggi dan kehilangan energi yang rendah. Tidak seperti inti trafo tradisional yang terbuat dari baja silikon kristal, inti paduan amorf memiliki struktur atom non-kristal, yang menghasilkan kehilangan inti yang lebih rendah dan kinerja yang lebih tinggi.

Komposisi dan Struktur Inti Paduan Amorf:

Paduan amorf biasanya terdiri dari kombinasi logam transisi (seperti besi, nikel, kobalt) dan metaloid (seperti boron, silikon, fosfor). Komposisi spesifik menentukan sifat inti paduan amorf. Misalnya, paduan amorf berbahan dasar besi biasanya digunakan dalam transformator paduan amorf karena sifat magnetnya yang sangat baik.

Struktur atom paduan amorf dicirikan oleh susunan atom yang acak, berbeda dengan struktur kisi yang sangat teratur yang ditemukan pada bahan kristal. Struktur yang tidak teratur ini sering disamakan dengan struktur cairan, oleh karena itu disebut “kaca metalik”.

Konfigurasi Inti Transformator Paduan Amorf

Inti paduan amorf biasanya diproduksi dalam bentuk pita tipis dan kontinu. Pita ini kemudian digulung menjadi bentuk toroidal atau silinder untuk membentuk inti transformator paduan amorf. Bentuk toroidal umumnya digunakan untuk meminimalkan fluks kebocoran dan meningkatkan kinerja transformator secara keseluruhan.

Keuntungan Inti Paduan Amorf

• Kerugian inti rendah: Struktur atom paduan amorf yang tidak teratur menghasilkan histeresis dan kerugian arus eddy yang jauh lebih rendah dibandingkan dengan bahan kristal.

• Permeabilitas tinggi: Paduan amorf menunjukkan permeabilitas tinggi, yang berarti paduan tersebut dapat dengan mudah dimagnetisasi dan didemagnetisasi.

• Kerapatan fluks saturasi yang tinggi: Paduan amorf memiliki kerapatan fluks saturasi yang lebih tinggi dibandingkan dengan baja silikon, memungkinkan desain transformator paduan amorf yang lebih kompak.

• Magnetostriction rendah: Magnetostriction rendah berarti inti tidak berubah bentuk secara signifikan ketika dimagnetisasi, mengurangi kebisingan dan getaran pada transformator paduan amorf.

Proses Produksi Paduan Amorf

Paduan amorf diproduksi melalui proses pendinginan cepat, dimana paduan cair didinginkan dengan cepat untuk mencegah pembentukan struktur kristal. Teknik produksi yang umum meliputi:

• Pemintalan leleh: Paduan cair dikeluarkan ke roda tembaga dingin yang berputar cepat, membentuk pita tipis.

• Pengecoran aliran planar: Paduan cair dituangkan ke permukaan dingin yang bergerak cepat, menghasilkan lembaran atau pelat.

Tantangan dan Arah Masa Depan

Terlepas dari kelebihannya, paduan amorf menghadapi tantangan tertentu:

• Ketebalan terbatas: Memproduksi paduan amorf yang tebal tanpa kristalisasi masih menjadi tantangan.

• Biaya: Proses produksi khusus dapat membuat paduan amorf lebih mahal dibandingkan bahan tradisional.

Penelitian yang sedang berlangsung bertujuan untuk mengatasi tantangan ini dan memperluas penerapan paduan amorf. Misalnya, para peneliti sedang mengeksplorasi komposisi paduan baru dan teknik pemrosesan untuk menghasilkan komponen amorf yang lebih tebal dan kompleks.

Tantangan Produksi Transformator Paduan Amorf

Meskipun transformator paduan amorf menawarkan keuntungan yang signifikan, produksinya menghadirkan beberapa tantangan:

• Produksi pita paduan amorf:

1. Pendinginan cepat: Paduan amorf diproduksi dengan mendinginkan logam cair dengan cepat, yang memerlukan kontrol laju pendinginan yang tepat untuk mencegah kristalisasi.

2. Pengecoran kontinyu: Produksi pita paduan amorf yang panjang dan kontinyu secara teknis merupakan tantangan.

• Gulungan inti: Pita paduan amorf sangat tipis dan rapuh, membuatnya sulit untuk ditangani dan digulung tanpa kerusakan.

• Pembentukan sambungan: Permeabilitas rendah dari paduan amorf menyulitkan pembuatan sambungan dengan kerugian rendah di antara ujung pita.

• Biaya: Peralatan khusus dan kontrol presisi yang diperlukan membuat transformator paduan amorf lebih mahal daripada unit baja silikon tradisional.

• Ketersediaan terbatas: Rantai pasokan untuk pita paduan amorf kurang berkembang dibandingkan rantai pasokan baja silikon, sehingga membatasi ketersediaannya.

Mengatasi Tantangan Ini

• Teknik produksi tingkat lanjut: Perbaikan berkelanjutan dalam teknik seperti pemintalan leleh dan pengecoran aliran planar telah meningkatkan kualitas dan konsistensi pita paduan amorf.

• Peningkatan teknik penggulungan: Perkembangan mesin penggulungan khusus telah membantu mengurangi kerusakan pada pita selama proses penggulungan.

• Optimalisasi sambungan: Para peneliti sedang mengeksplorasi material dan teknik baru untuk meningkatkan kinerja sambungan pada inti paduan amorf.

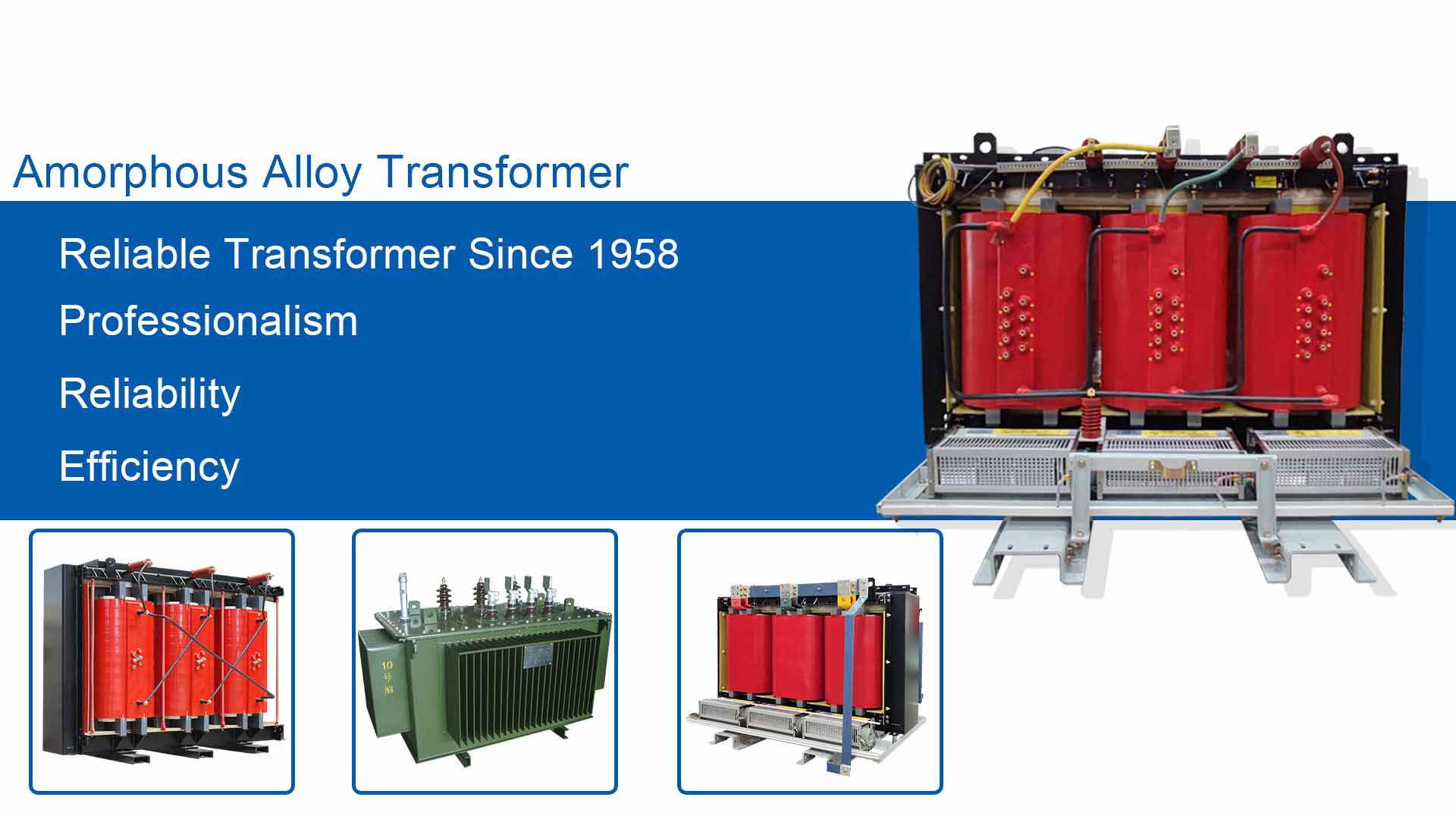

Mengapa Memilih Pearl Electric untuk Transformator Paduan Amorf Anda?

Transformator paduan amorf menawarkan penghematan energi dan manfaat kinerja yang signifikan. Namun, produksinya lebih kompleks dan mahal dibandingkan trafo tradisional. Penelitian dan pengembangan yang sedang berlangsung difokuskan pada pembuatan transformator paduan amorf yang lebih banyak tersedia dan terjangkau. Pearl Electric, produsen trafo profesional sejak tahun 1958, menawarkan solusi trafo paduan amorf hemat energi yang dirancang untuk kerugian tanpa beban yang lebih rendah dan penghematan energi jangka panjang dalam aplikasi distribusi dan industri. Hubungi tim kami untuk mempelajari bagaimana transformator paduan amorf dapat mengurangi biaya pengoperasian Anda.
