Transformator Mesin PV Inverter-Integrasi: 'Jantung Efisiensi Tinggi ' dari Sistem Energi Baru

Daya saing inti dari mesin yang terintegrasi PV inverter terletak pada terobosan dalam kinerja trafo step-up . Artikel ini berfokus pada bagaimana teknologi transformator mencapai efisiensi konversi sistem PV melebihi 99,2% melalui inovasi material, optimasi struktural, dan integrasi sistem, memberikan panduan tata letak teknis untuk perusahaan transformator tegangan tinggi.

I. Terobosan Teknologi Transformer: Evolusi dari perpecahan tradisional ke integrasi yang mendalam

1. Perbandingan Kinerja Inti

2. Analisis empat teknologi inovatif

(1) Revolusi Inti Paduan Amorf

• Nilai Efisiensi: Kehilangan No-Load dikurangi menjadi 0,15W/kg (diverifikasi dalam proyek gurun Sungrow).

• Inovasi Struktural: Desain penampang elips (jalur magnetik dipersingkat 12%, berat berkurang sebesar 8%).

• Studi Kasus: Proyek Saudi Arab 1GW menggunakan amorf Transformers menghemat 4.2GWH listrik setiap tahun.

(2) 66kV arsitektur koneksi langsung tegangan tinggi

• Perubahan Disruptive: Menghilangkan switchgear tegangan menengah 35kV, biaya pengurangan biaya sebesar 22%.

• Terobosan Insulasi: Pengecoran Vakum Resin Epoksi (Debit Parsial <5pc).

• Produk representatif: Transformator tipe kering 66kV Pearl Electric.

(3) Design yang ditingkatkan

(4) Manajemen termal cerdas terintegrasi

• Minyak-immersed: Ekspansi elastis tangki bergelombang (laju perubahan volume ≤0,5% pada 60 ° C ΔT).

• Jenis kering: PTC Thermistor + Linkage kipas aksial (Kontrol kenaikan suhu hotspot <65k).

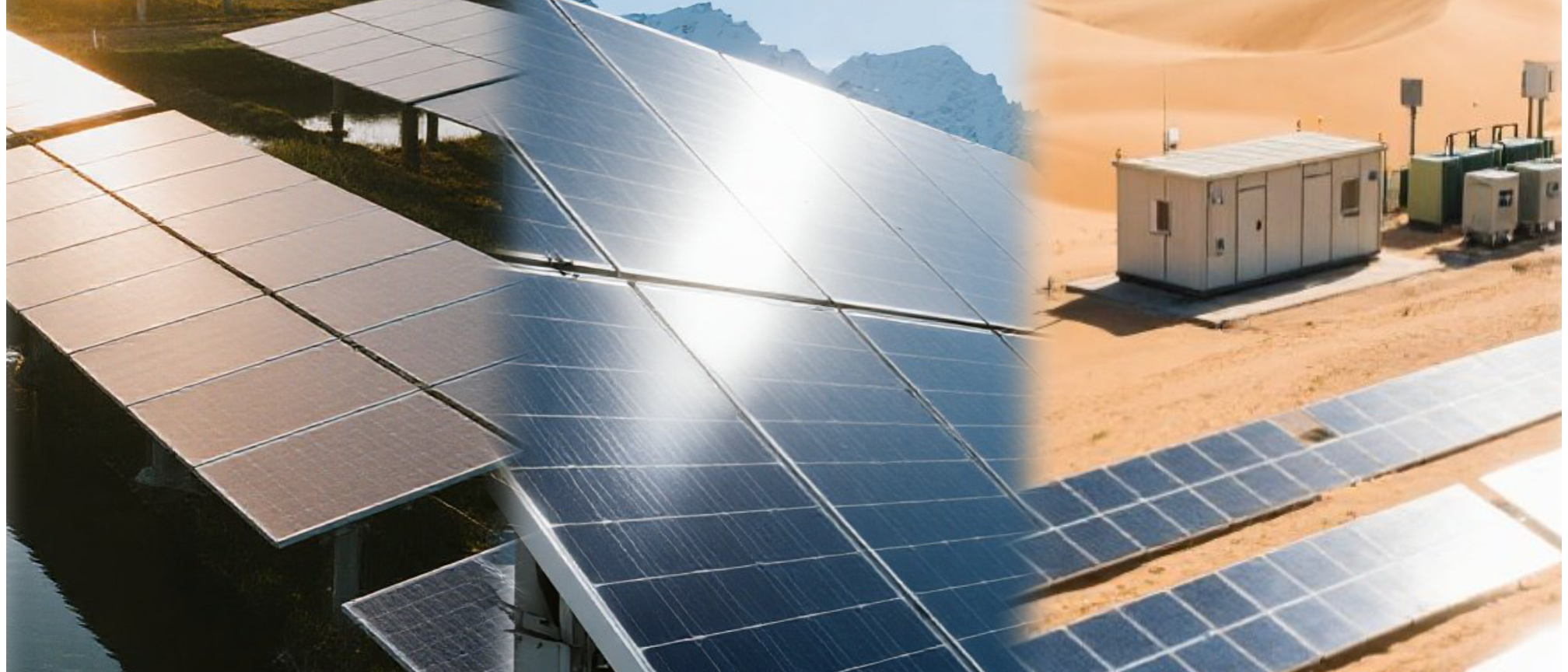

Ii. Solusi Teknologi Transformer Berbasis Skenario

1. Skenario pembangkit listrik gurun (misalnya, proyek Saudi al Kahfah)

• Tantangan Inti: 50 ° C Suhu tinggi + korosi pasir/debu

• Solusi Transformer:

• Inti paduan amorf (kehilangan beban tanpa beban 0,28W/kg)

• Tangki bergelombang stainless steel (tingkat anti-korosi C5M)

• Sirip disipasi panas matahari terpasang teratas (kurangi suhu internal dengan 15 ° C)

2. Skenario lumpur pantai

• Teknologi anti-korosi:

• Lapisan triple tangki: primer kaya seng + epoksi micaceous besi oksida + topcoat poliuretan

• Insulasi komposit karet silikon untuk busing (kelas hidrofobisitas HC1)

• Data uji: uji semprotan garam 3000 jam, laju korosi <0,5μm/tahun

3. Skenario Wilayah Dingin yang Parah

• Penanggulangan suhu rendah:

• Minyak ester sintetis (Tuang titik -45 ° C, vs -22 ° C untuk minyak mineral)

• Inter-turn Winding Insulation menebal 0,5mm (tahan embrittlement cracking)

• Validasi Operasional: Tidak ada catatan kegagalan selama awal dingin pada -40 ° C




AKU AKU AKU. Tiga jalur terobosan untuk perusahaan transformator tegangan tinggi

1. Inovasi material untuk pengurangan biaya

2. Optimalisasi Struktural untuk Peningkatan Efisiensi

• Desain Sirkuit Magnetik: Penumpukan Langkah + Sambungan Multi-Langkah (No-Load Current ↓ 20%)

• Revolusi Pendinginan: Minyak Pendingin Nanofluid (Konduktivitas Termal ↑ 60%)

• Tata Letak Kompak: Inti Luka 3D (Footprint ↓ 35%)

3. O&M pintar untuk penambahan nilai

• Sensor bawaan:

• Penginderaan suhu serat optik (± 0,5 ° C akurasi)

• Pemantauan Konten Kelembaban Online (Akurasi Peringatan 1PPM)

• Model Kembar Digital: Perangkat Lunak Siemens Simaris Memprediksi Penyimpangan Hidup <3%

Iv. Panduan Keputusan Seleksi: Fokus pada Parameter Transformator Inti

1. Model ekonomi transformator baja amorf vs.

• Studi Kasus: Pabrik 10MW Memilih Transformator Amorf, Perbedaan Harga ¥ 800K, Penghematan Tahunan ¥ 320K → Periode Payback 2,5 tahun

2. Hambatan Sertifikasi Kunci

KESIMPULAN
Inti dari kompetisi dalam mesin PV inverter-terintegrasi adalah kompetisi dalam teknologi transformator . Menguasai tiga kemampuan inti dari paduan amorf, koneksi langsung 66kV, dan perlindungan lingkungan yang ekstrem sangat penting untuk merebut tanah yang tinggi dalam perlombaan energi baru.
