Penjaga Tenaga Angin Lepas Pantai: Teknologi Inti & Evolusi Turbin Angin Nacelle Transformers

—Bebar Nacelle Transformers yang tahan korosi tinggi, tahan getaran, berkapasitas besar mendorong efisiensi biaya di ladang angin air dalam

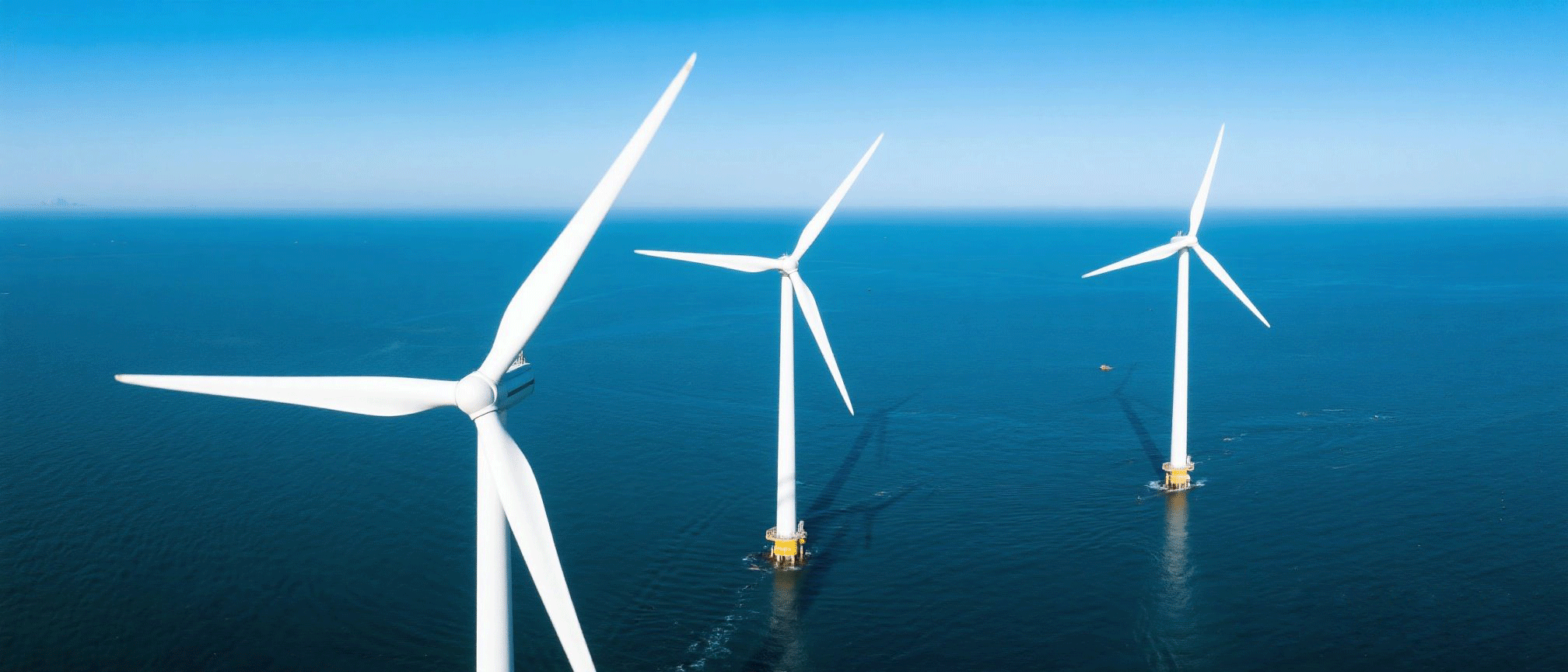

Ladang angin lepas pantai dengan cepat maju menuju penyebaran air dalam dan kapasitas mega . Sebagai unit konversi daya inti dari turbin angin, transformator nacelle secara langsung menentukan efisiensi transmisi daya dan keandalan sistem. Menghadapi tantangan keras seperti semprotan garam, getaran ekstrem, dan kendala ruang, transformator Nacelle generasi berikutnya menjadi pendukung utama untuk pengurangan biaya melalui inovasi material dan terobosan struktural. Artikel ini menganalisis teknologi inti, inovasi global, dan kriteria seleksi.

I. Nacelle Transformers: 'jantung ' dari sistem angin lepas pantai & tantangan teknis

Dipasang di dalam menara turbin atau nacelles , Nacelle Transformers Boost Generator Output (misalnya, 690V/1140V) ke tegangan pengumpulan (35kV/66kV/110kV), pemotongan kerugian transmisi. Mereka beroperasi di salah satu lingkungan paling keras untuk peralatan listrik:

Lima Tantangan & Solusi Inti:

1. Korosi semprotan garam → C4/C5 anti-korosi teknologi

• Tepi tangki bulat + pelapis tingkat laut (misalnya, produk CEE mencapai peringkat C4, umur 25+ tahun)

• Transformator tipe kering yang sepenuhnya dienkapsulasi (model 66kV mencapai peringkat C5VH)

2. Getaran frekuensi rendah → desain tahan getaran

• Bingkai internal terintegrasi + koneksi fleksibel (menghindari resonansi)

• Peredam getaran dasar inti (pengurangan kebisingan 7dB)

3. Batas ruang ekstrem → kompak & ringan

• Penampang inti oval (memperpendek jalur magnetik, pengurangan berat 8%)

• Insulasi yang dioptimalkan bidang e (unit 17MVA/66KV sesuai dengan 14MW turbin nacelles)

4. Suhu tinggi/kelembaban → isolasi kelas H + pendinginan pintar

• Jenis kering: Pengecoran Epoksi Kelas F/H (peringkat 155-180 ° C)

• Minyak-immersed: Minyak ester sintetis (titik api> 300 ° C, biodegradable)

5. Pemeliharaan jarak jauh → 30-tahun bebas perawatan

• Tangki Hermetis (tidak ada konservator, panel ekspansi bergelombang)

• Pemantauan DGA/Suhu Terpadu (model 110kV mendukung diagnostik jarak jauh)

Ii. Rute Teknologi: Minyak Vs. Tipe Kering vs Minyak Sayuran

Panduan Seleksi :

• Fixed Nearshore : Oil-Immersed (66KV/20MVA)

• Floating/High-Opex : Jenis Kering (misalnya, Hitachi Windstar ™ menahan gelombang 15m)

• 16MW+ Turbin : 110KV Direct-drive (pengurangan kerugian 15%)

AKU AKU AKU. Inovasi Global: Dari 66kV hingga 110kV

1. Koneksi langsung tegangan tinggi (66kV/110kV)

• Mengurangi penampang kabel sebesar 50%, potongan biaya 30%+

2. Pemantauan Cerdas & Kembar Digital

• Penginderaan suhu serat-optik → 40% lebih sedikit kegagalan

• Deformasi real-time multi-sensor pelacakan penuaan minyak

3. Desain Ringan & Modular

• Tank split untuk pemasangan miring platform mengambang

• Transformer tambahan bawaan menghemat ruang Nacelle

4. Bahan Lanjutan

• Inti amorf (70% pengurangan kehilangan beban))

• Epoksi yang dimodifikasi nano (resistensi retak 50% lebih tinggi)

Iv. Panduan Seleksi: Spesifikasi & Sertifikasi Utama

1. Metrik kinerja

• Tegangan : 35kV (phasing out) → 66kV (mainstream) → 110kV (Masa Depan)

• Kapasitas : ≥105% peringkat turbin (misalnya, 17MVA untuk turbin 16MW)

• Kerugian : <0,8W/kg kehilangan beban, <1,2% kehilangan beban (EU Tier 3)

2. Sertifikasi wajib

• EU : CE + EN 60076 + DNV-GL (mengambang)

• Amerika Utara : UL/CUL + IEEE C57.18

• Asia/Timur Tengah : ESMA (UEA), SNI (Indonesia), CQC (Cina)

Kesimpulan: evolusi 'triple-tinggi '

Saat angin lepas pantai mencakup tegangan tinggi, berkapasitas tinggi, keandalan tinggi :

Lompatan tegangan : 66KV menjadi standar; 110KV Mengaktifkan Ekonomi Air Depian
Smart O & M : Kembar Digital + Perawatan Prediktif
Pergeseran Hijau : Minyak Sintetis/Sayuran Ganti Minyak Mineral

Sebagai produsen transformator HV terkemuka di Tiongkok, kami menawarkan :
solusi skenario penuh : 35-110kV oli/tipe kering untuk 8-20+MW turbin
C5 anti korosi : divalidasi untuk pemantauan Smart
Extremes Laut Selatan/Utara :> 95% akurasi prediksi kesalahan dengan sensor DGA/getaran Sensor DGA/getaran Laut Selatan
