Sebagai komponen inti dari sistem daya, transformator step-up generator (GSUS) dan transformator distribusi (DTS) berbeda secara fundamental dalam fungsi, desain, dan operasi. Perbandingan yang digerakkan oleh data ini memberdayakan insinyur dan tim pengadaan untuk membuat keputusan yang tepat.
I. Perbedaan fungsional inti
Parameter | Generator Step-Up Transformer (GSU) | Distribution Transformer (DT) |
Fungsi utama | Langkah ke atas tegangan generator (misalnya, 15kv → 400kV) | Tegangan Langkah -Langkah ke Down Grid (Misalnya, 33kV → 400V) |
Titik instalasi | Antara Generator & Kisi Transmisi | Antara garis distribusi & pengguna akhir |
Memuat profil | Beban penuh hampir konstan (> 90% kapasitas) | Sangat bervariasi (kapasitas 30-80%) |
Ii. Desain & Konstruksi
1. Insulasi & Pendinginan
GSUS :
Pendinginan oli paksa (OFAF/OFWF) dengan penyegelan N₂
BIL: ≥900kV (kelas 500kV)
Relay lonjakan tekanan 35kpa
DTS :
Pendinginan Onan Oil (≤10MVA) atau resin cor (tipe kering)
BIL: 150-750KV
Katup pelepas tekanan dasar
2. Spesifikasi Listrik
Metrik | GSU | Dt |
Impedansi (%) | 12-18% (limiter arus kesalahan) | 4-6% (fokus stabilitas tegangan) |
Efisiensi | > 99,7% (beban penuh) | 98-99,5% (Partial-Load Dioptimalkan) |
Kapasitas kelebihan beban | 110% kontinu | 150% jangka pendek (2 jam) |
AKU AKU AKU. Persyaratan operasional
1. GSU Fitur Kritis
Tahan 5-15% THD dari Thyristor Exciters
Penjepit diperkuat terhadap kekuatan sirkuit pendek aksial
Kasus: China Three Gorges Dam GSU (840MVA, 550kV) dengan ± 15% OLTC
2. Desain Khusus DT
Kemampuan pemuatan siklik (misalnya, 30% → 100% ayunan harian)
Hot-spot temp ≤120 ° C (vs 140 ° C GSU)
Kasus: Shenzhen, Guangdong Metro DT (2.5MVA, DYN11) mencapai efisiensi 99,3% pada beban 50%
Iv. Aplikasi utama
1. Skenario dominan GSU

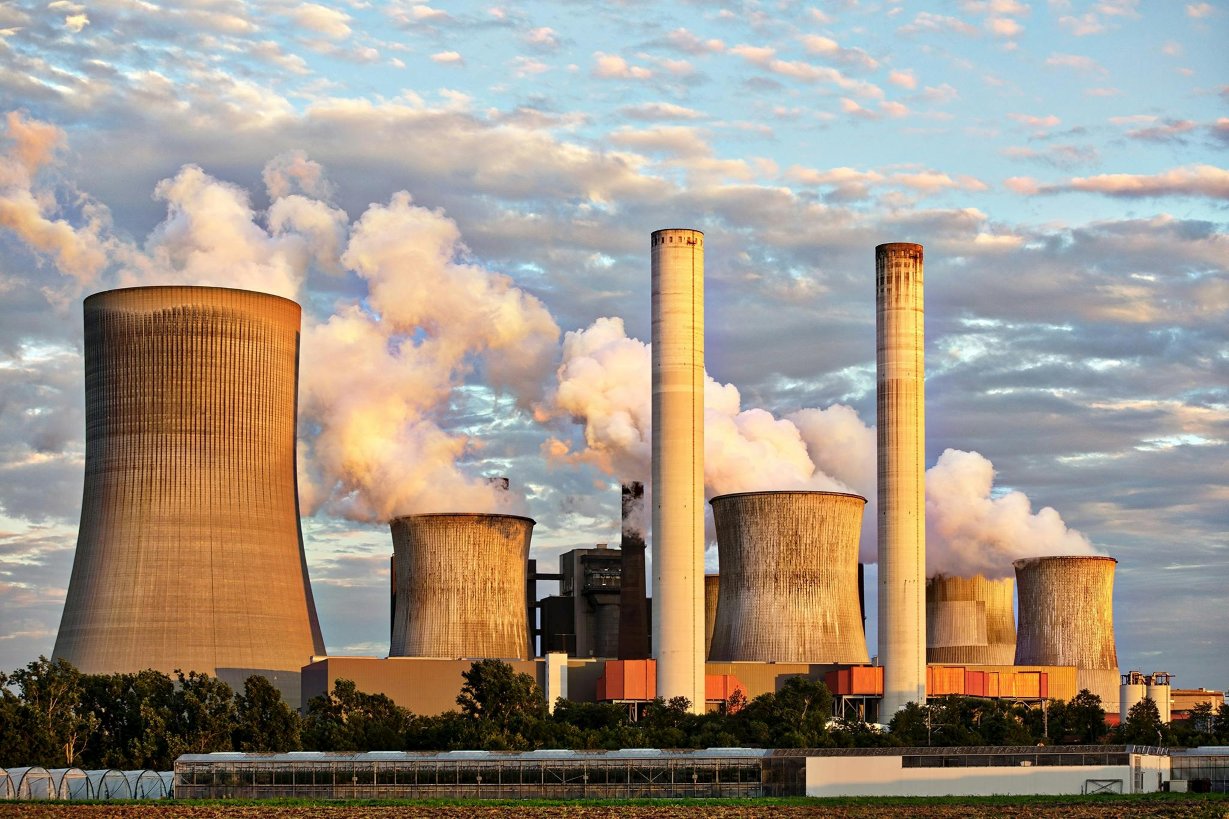

Tanaman termal/nuklir: 800mva+ unit (misalnya, 'Hualong One's ' 1200MVA GSU)
Stasiun tenaga air: desain inti vertikal
Peternakan Angin Lepas Pantai: unit tahan korosi 66/220kV
2. Instalasi Utama DT
Urban Grids: unit 100 kVA yang dipasang di tiang (misalnya, Beijing, China Power Grid)
Taman Industri: Transformator 10MVA Cast-Resin untuk Fabs

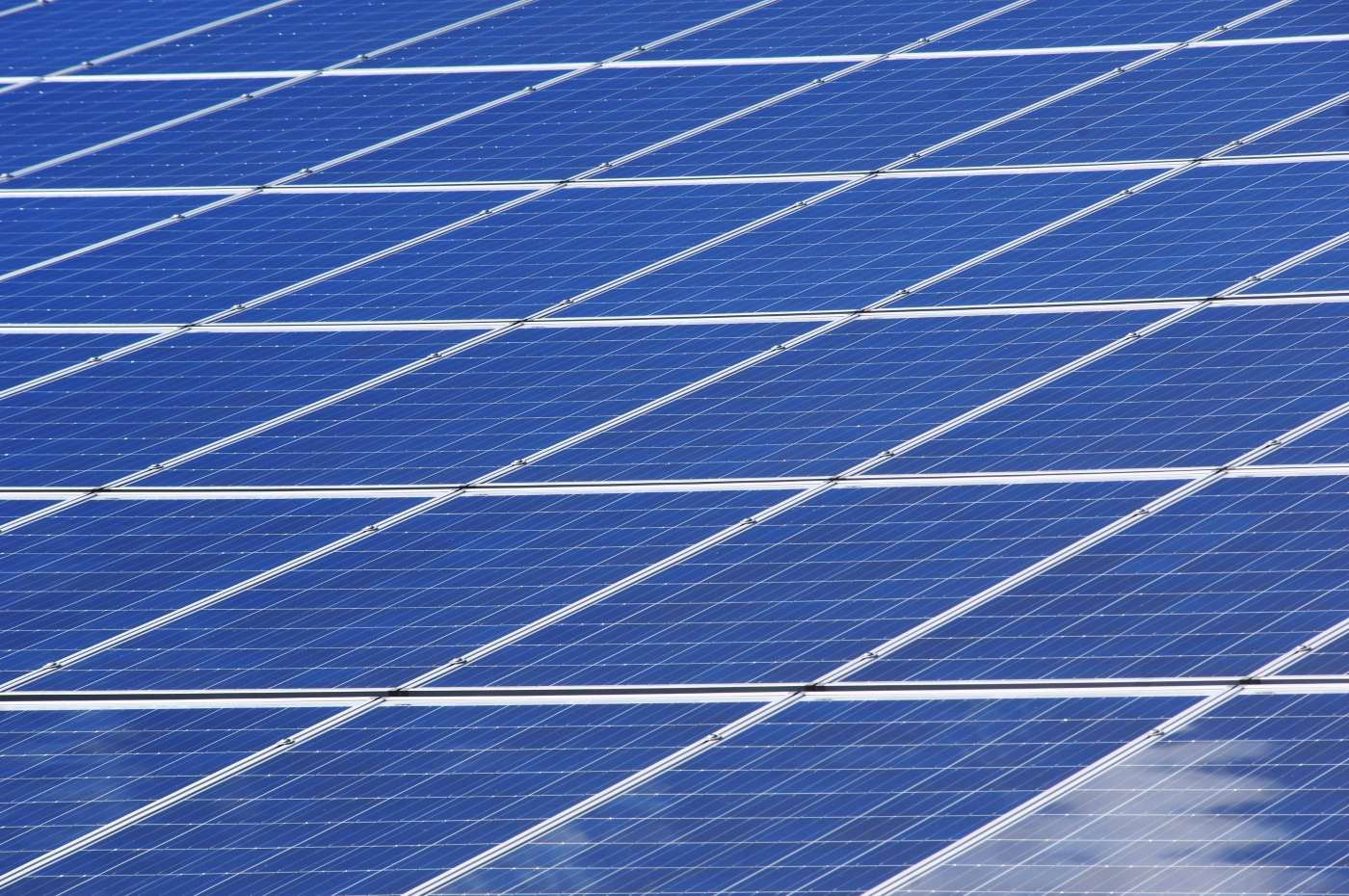

Peternakan Surya: unit pemasangan bantalan anti-pencurian 33/0.8kV
V. Analisis Biaya & Seumur Hidup
Faktor | GSU | Dt |
Biaya per KVA | $ 80.000-150.000 (kelas 500kV) | $ 20.000-50.000 (kelas 11kv) |
Desain Kehidupan | 40+ tahun | 25-30 tahun |
Pemeliharaan tahunan | 3-5% dari CAPEX | 1-2% dari Capex |
Dampak kegagalan | Keruntuhan kisi (~ $ 1 juta/jam kerugian) | Pemadaman lokal (jam) |
Vi. Pedoman Seleksi
1. Kapan memilih GSUS
Rasio Tegangan> 1:10 (misalnya, 15kv/400kV)
Arus kesalahan> 40ka
Membutuhkan OLTC dengan kisaran> ± 10%
2. Kasus Prioritas DT
Varians beban harian> 50%
Situs yang dibatasi ruang (misalnya, gardu bawah tanah)
Pembatasan kebisingan <65db (a)
Vii. Inovasi Industri
Smart GSU : Pemantauan DGA serat-optik (misalnya, ABB TXPERT ™)
Eco-DTS : Inti amorf mengurangi kerugian tanpa beban sebesar 70%
Hybrid Wind GSUS : 66KV Unit Direct-Drive Menghilangkan Tingkat Gardu
Kesimpulan:
GSUS berfungsi sebagai jangkar stabilitas grid untuk kondisi ekstrem, sementara DTS bertindak sebagai unit pengiriman daya adaptif untuk memuat beban yang berfluktuasi. Memahami perbedaan -perbedaan ini mencegah kesalahan spesifikasi yang mahal.
