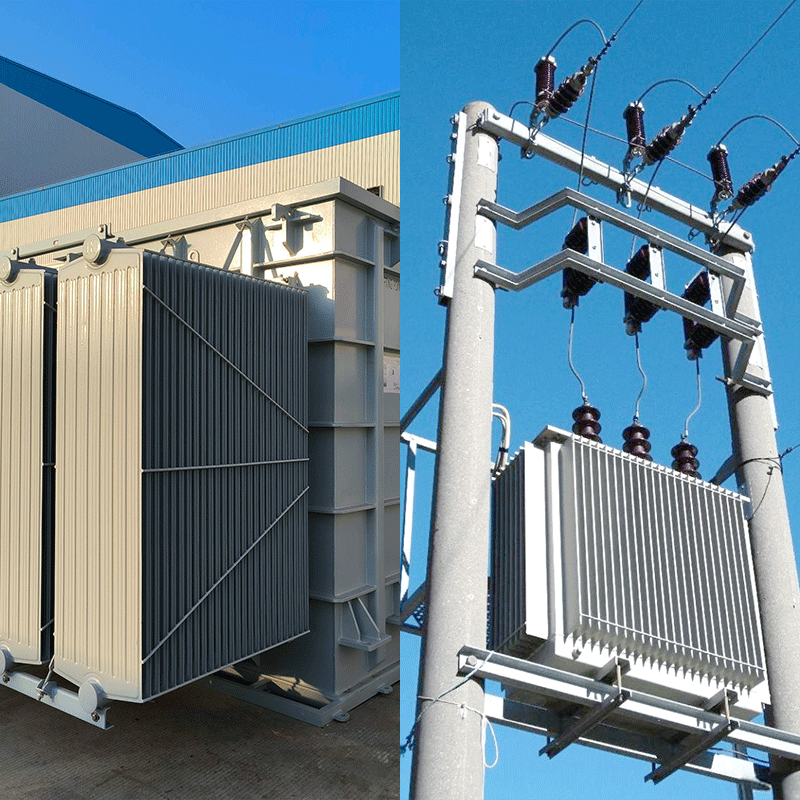

Apa perbedaan antara transformator yang dipasang di tiang dan paduan bantalan?

Sekilas: Perbedaan utama

Penjelasan terperinci

Transformer yang dipasang di tiang

Ini adalah tangki silinder yang Anda lihat melekat pada tiang utilitas kayu, sering disertai dengan guntingan sekering dan perangkat keras lainnya.

• Konstruksi & Instalasi: Mereka dibaut langsung ke kutub antara saluran listrik primer (tegangan tinggi) dan sekunder (tegangan rendah). Kabel tegangan tinggi masuk melalui bushing di bagian atas, dan kabel tegangan rendah keluar melalui kepala cuaca di samping, berjalan sepanjang penurunan layanan yang terhubung ke rumah.

• Aplikasi: Mereka adalah standar untuk sistem distribusi daya overhead . Anda akan menemukannya di:

• Lingkungan yang lebih tua

• Daerah pedesaan

• Di sepanjang jalan raya

• Di mana saja di mana saluran listrik dijalankan di atas tanah.

• Keuntungan:

• Biaya yang lebih rendah: Lebih murah untuk dipasang dan dipelihara karena tidak memerlukan penggalian parit untuk jalur.

• Akses yang lebih mudah untuk diperbaiki: Linemen dapat dengan cepat mengaksesnya dengan truk ember.

• Lokasi kesalahan yang lebih mudah: Masalah sering terlihat dari tanah.

• Kerugian:

• Paparan elemen: rentan terhadap kerusakan akibat badai, angin kencang, pohon tumbang, dan tabrakan kendaraan dengan tiang.

• Estetika: Dianggap oleh banyak orang sebagai tidak menarik secara visual.

• Risiko Keselamatan: Sementara tinggi, kecelakaan atau badai parah dapat menjatuhkannya, menciptakan bahaya.

Transformer yang dipasang di pad

Ini adalah lemari hijau, logam, terkunci yang duduk di atas bantalan beton di permukaan tanah, sering kali di keunggulan halaman belakang, tempat parkir, atau di sisi bangunan komersial.

• Konstruksi & Instalasi: Mereka berat, baja, tamsur anti peramal yang dirancang untuk melindungi publik. Semua kabel tegangan tinggi dan tegangan rendah masuk dan keluar di bawah tanah . Mereka diisi dengan minyak atau cairan dielektrik yang lebih aman dan tidak mudah terbakar.

• Aplikasi: Mereka secara eksklusif digunakan dengan sistem distribusi listrik bawah tanah . Anda akan menemukannya di:

• Subdivisi perumahan modern

• Pusat kota perkotaan

• Taman komersial

• Rumah sakit dan sekolah

• Area mana pun di mana garis dimakamkan untuk estetika atau keandalan.

• Keuntungan:

• Peningkatan keandalan: Dilindungi dari angin, es, dan pohon tumbang, yang menyebabkan lebih sedikit pemadaman terkait cuaca.

• Estetika: Jauh kurang menonjol daripada garis dan kutub overhead, mempertahankan daya tarik visual suatu lingkungan.

• Keselamatan Publik: Kabinet baja yang terkunci dan terkunci membuat mereka sangat aman dari kontak publik yang tidak disengaja.

• Kerugian:

• Biaya yang lebih tinggi: Secara signifikan lebih mahal karena biaya penggalian, saluran, dan transformator itu sendiri.

• Perbaikan yang lebih lambat: Menemukan dan memperbaiki kesalahan di jalur bawah tanah bisa lebih memakan waktu dan destruktif (membutuhkan penggalian).

• Kerentanan terhadap banjir: harus dipasang di daerah yang tidak rentan terhadap banjir, atau dirancang khusus untuk itu.

Ringkasan: Perbedaan Inti

Pilihan antara transformator yang dipasang di tiang dan pemasangan pad bukan tentang satu menjadi 'lebih baik ' daripada yang lain dalam ruang hampa. Ini tentang desain sistem listrik:

• Transformator yang dipasang di tiang adalah untuk garis overhead.

• Transformator yang dipasang di pad adalah untuk garis bawah tanah.

Perbedaan mendasar dalam aplikasi ini menentukan desain, lokasi, biaya, dan kelebihan/kekurangan yang mereka bawa masing -masing ke jaringan listrik.
