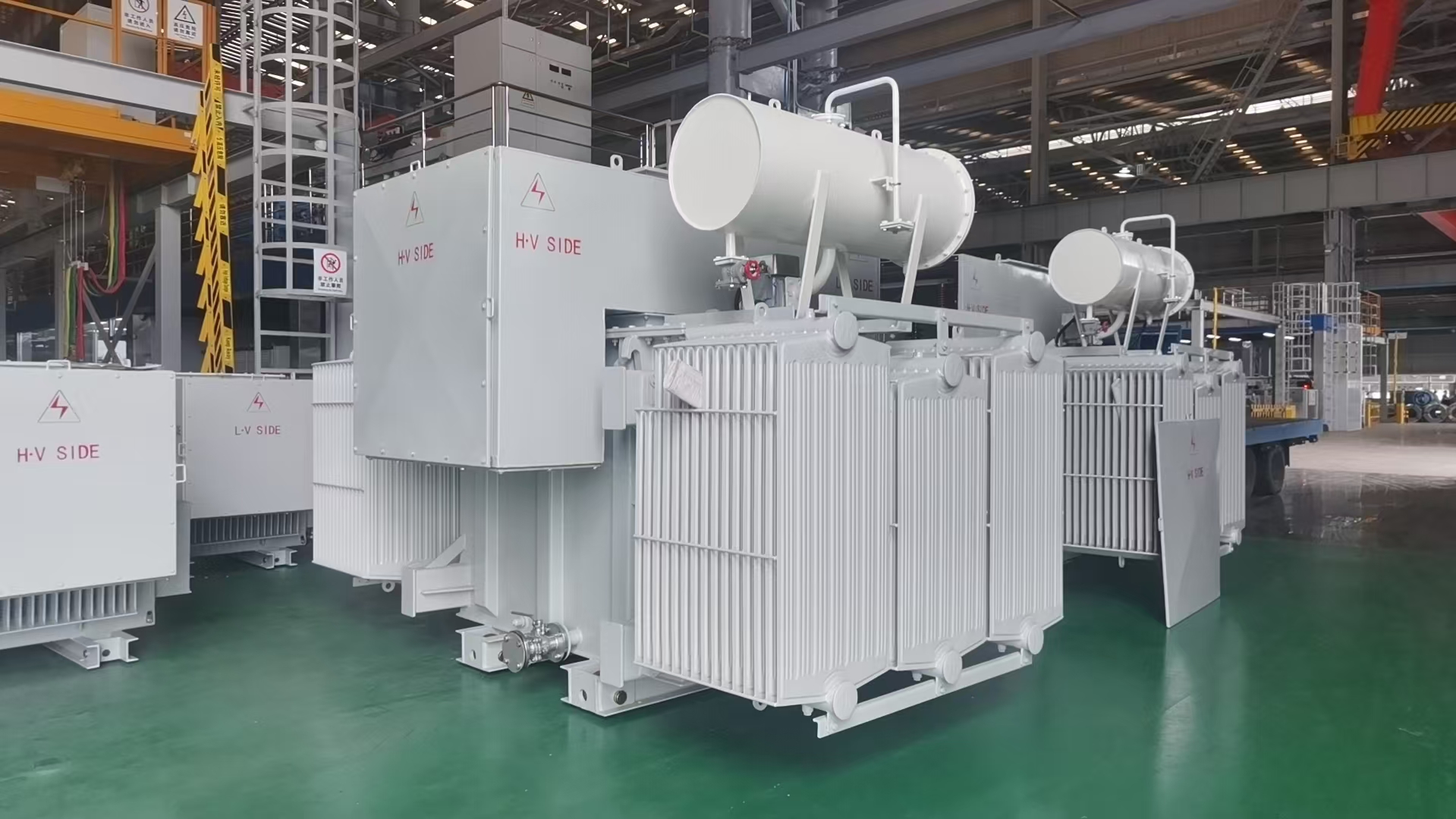

Kondisi operasi transformer yang abnormal terutama termasuk kelebihan beban, arus berlebih yang disebabkan oleh sirkuit pendek eksternal, tegangan berlebih-titik netral karena sirkuit pendek tanah eksternal, penurunan level oli dari kebocoran tangki, atau kenaikan suhu yang dihasilkan dari kegagalan sistem pendingin. Selain itu, transformator berkapasitas besar, ditandai dengan kepadatan fluks magnetik operasional yang berperingkat tinggi, dapat mengalami kesalahan eksitasi berlebihan selama operasi tegangan berlebih atau frekuensi rendah, karena kepadatan fluks magnetik operasionalnya berbanding lurus dengan rasio tegangan-terhadap-frekuensi. Untuk mengatasi kondisi ini, transformer besar biasanya menggunakan skema perlindungan berikut: '
Perlindungan I. Gas (Relay Buchholz)
Melindungi dari sirkuit pendek internal dan penurunan level oli di transformator.
Ii. Perlindungan Diferensial & Perlindungan Perjalanan Instan Saat Ini
Melindungi terhadap sirkuit pendek fase-ke-fase pada belitan atau terminal, sirkuit pendek ground dalam sistem arus kesalahan ground tinggi, dan sirkuit pendek antar-putaran pada belitan.
AKU AKU AKU. Perlindungan arus berlebih
Perlindungan terhadap sirkuit pendek fase-ke-fase eksternal dan bertindak sebagai perlindungan cadangan untuk perlindungan gas dan perlindungan diferensial (atau perlindungan perjalanan instan).
Iv. Perlindungan arus zero-urutan
Melindungi terhadap sirkuit pendek fase tunggal eksternal di sistem arus kesalahan ground tinggi.
V. Perlindungan Kelebihan
Monitor kondisi kelebihan simetris dan hanya menggerakkan sinyal alarm.
Vi. Perlindungan berlebihan
Mencegah trafo over-excitation dari melebihi batas yang diizinkan.

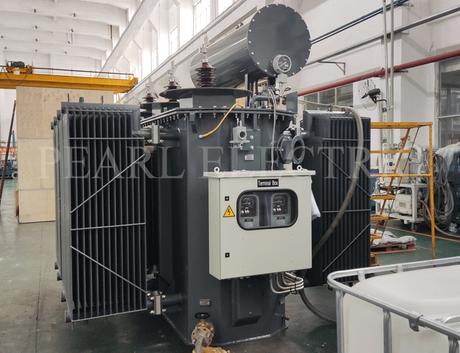

Perlindungan relai Buchholz mendeteksi berbagai kesalahan internal dan pengurangan level oli dalam tangki transformator. Semua transformator yang diimers minyak diberi peringkat 0,8MVA dan di atas, serta transformator yang dimeram minyak dengan peringkat 0,4MVA dan di atas terpasang di bengkel, harus dilengkapi dengan perlindungan relai Buchholz. Dalam hal akumulasi gas minor atau penurunan level oli yang disebabkan oleh kesalahan tangki internal, perlindungan harus secara instan mengaktifkan sinyal alarm. Ketika generasi gas yang signifikan terjadi, perlindungan akan membuat semua pemutus sirkuit di semua sisi transformator. Selain itu, transformator yang dimeram dengan minyak dengan perangkat pengubah keran on-load juga harus dilengkapi dengan perlindungan relai Buchholz.
Perlindungan diferensial longitudinal atau perlindungan perjalanan instan saat ini yang merespons kesalahan hubung singkat pada lead transformator, busing, dan belitan internal. Perlindungan harus secara instan membuat semua pemutus sirkuit di semua sisi transformator.
1. Perlindungan perjalanan sesaat saat ini harus dipasang untuk:
Transformator Layanan Pabrik di bawah 6.3MVA beroperasi secara paralel
Transformator pabrik siaga di bawah 10mva beroperasi secara individual
ketika waktu perlindungan cadangan melebihi 0,5 detik.
2. Perlindungan diferensial longitudinal harus dipasang untuk:
Transformator Layanan Pabrik ≥6.3MVA beroperasi secara paralel
Transformator pabrik siaga ≥10mva beroperasi secara individual
Transformer ≥2MVA di mana perlindungan perjalanan instan saat ini gagal dalam persyaratan sensitivitas
3. Perlindungan diferensial longitudinal ganda dapat dipasang untuk transformator dengan peringkat samping tegangan tinggi ≥330kV.
4. Perlindungan unit generator-transformer:
Dengan pemutus sirkuit generator-transformer: perlindungan diferensial terpisah untuk generator
Tanpa pemutus sirkuit generator-transformer:
≤100MVA Unit: Perlindungan diferensial Umum
Unit 100MVA: Perlindungan Umum + Diferensial Generator Terpisah
Unit 200-300MVA: Perlindungan diferensial transformator khusus opsional (perlindungan berkecepatan tinggi ganda)
Perlindungan terhadap sirkuit pendek fase-ke-fase eksternal dalam transformator, berfungsi sebagai cadangan untuk perlindungan relai Buchholz dan perlindungan diferensial longitudinal (atau perlindungan perjalanan sesaat), termasuk:
· Perlindungan arus berlebih
· Perlindungan overcurrent yang diaktifkan tegangan rendah
· Perlindungan overcurrent yang diaktifkan tegangan komposit
· Perlindungan arus urutan negatif
· Perlindungan impedansi
Sistem Perlindungan harus beroperasi dengan tersandung waktu semua pemutus sirkuit.
1. Perlindungan arus berlebih direkomendasikan untuk transformator step-down.
2. Perlindungan overcurrent yang diaktifkan tegangan komposit harus diterapkan pada:
Transformer Step-Up
Transformator Intertie Sistem
Transformer step-down di mana perlindungan arus berlebih standar gagal persyaratan sensitivitas
3. Perlindungan arus urutan negatif dan perlindungan arus overcurrent yang diaktifkan dengan tegangan tunggal dapat digunakan untuk transformator step-up yang diberi peringkat ≥63MVA.
4. Perlindungan impedansi dapat digunakan ketika perlindungan yang tercantum dalam Butir 2 dan 3 tidak dapat memenuhi kriteria sensitivitas atau selektivitas.
Perlindungan arus zero-urutan untuk mendeteksi kesalahan tanah eksternal dalam transformator dalam sistem yang secara efektif. Dalam sistem daya yang diberi peringkat 110kV ke atas dengan landasan yang efektif, di mana transformator dapat beroperasi dengan pentanahan netral, perlindungan arus zero-urutan harus dipasang untuk transformator step-up/down dengan sumber daya pada dua atau tiga sisi. Perlindungan ini berfungsi sebagai perlindungan cadangan untuk perlindungan utama transformator dan komponen yang berdekatan.
Perlindungan arus zero-urutan mengacu pada perangkat perlindungan yang beroperasi berdasarkan arus urutan nol yang dihasilkan selama kesalahan tanah. Dalam sirkuit kabel, transformator arus zero-urutan (ZCT) khusus digunakan untuk mengimplementasikan perlindungan kesalahan tanah. ZCT dipasang di sekitar kabel tiga inti, dengan relai arus terhubung ke belitan sekundernya.
Untuk transformator dengan kapasitas 400kVA dan di atasnya, ketika beroperasi secara paralel atau secara terpisah sebagai daya cadangan untuk beban lain, perlindungan kelebihan beban harus dipasang sesuai dengan kemungkinan situasi kelebihan beban. Untuk autotransformers dan transformator multi -belitan, perangkat perlindungan harus dapat mencerminkan situasi kelebihan gulungan umum dan masing -masing sisi.
Dalam kebanyakan kasus, arus kelebihan transformator adalah simetris dalam tiga fase, sehingga perlindungan kelebihan beban hanya perlu menghubungkan satu arus fase, menggunakan relai arus untuk mencapainya, dan menerapkan penundaan tertentu pada sinyal. Saat memilih sisi mana untuk memasang perlindungan, harus dipertimbangkan bahwa itu dapat mencerminkan situasi kelebihan semua kumparan di semua sisi transformator. Dalam gardu tanpa personel tugas reguler, perlindungan kelebihan beban dapat diaktifkan untuk melakukan perjalanan atau memutuskan beban parsial bila diperlukan.

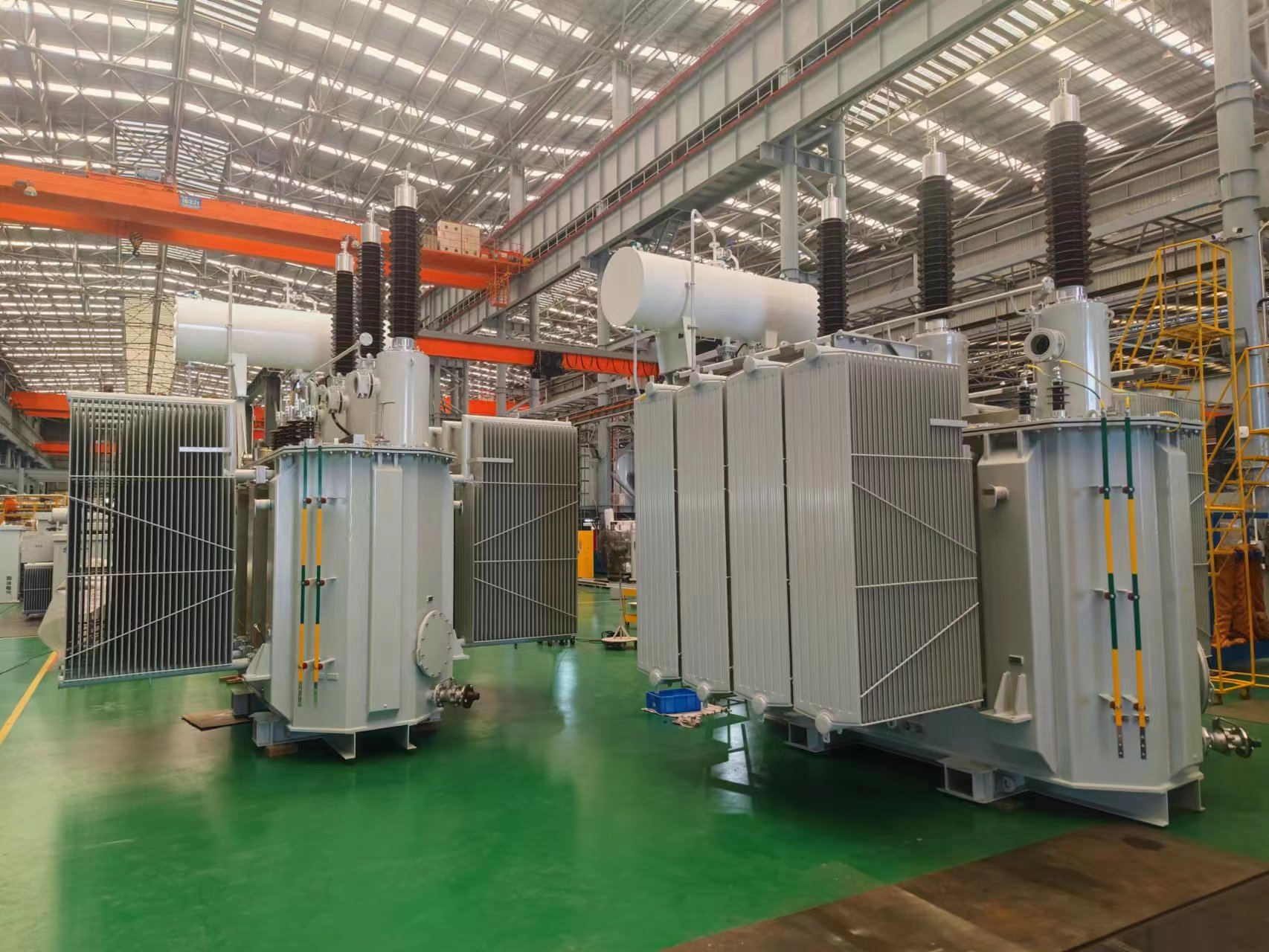

Dalam desain transformator besar saat ini, untuk menghemat bahan, mengurangi biaya, dan mengurangi berat transportasi, kepadatan fluks magnetik yang dikerjakan dari inti besi dirancang agar relatif tinggi, sekitar 1,7-1,8 t, dekat dengan kepadatan fluks magnetik saturasi (1.9-2 t). Oleh karena itu, dalam kondisi tegangan berlebih, mudah untuk menghasilkan eksitasi berlebihan. Karena kurva magnetisasi yang relatif 'keras ', selama eksitasi berlebihan, impedansi eksitasi berkurang karena saturasi inti zat besi, dan arus eksitasi meningkat dengan cepat. Ketika kepadatan magnetik yang bekerja mencapai 1,3 hingga 1,4 kali, kepadatan magnetik normal, arus eksitasi dapat mencapai tingkat arus pengenal.
Kedua, karena fakta bahwa arus eksitasi adalah non-sinusoidal dan mengandung banyak komponen harmonik orde tinggi, kerugian arus eddy dari inti besi dan komponen logam lainnya sebanding dengan kuadrat frekuensi, yang dapat menyebabkan overheating parah dari inti besi, komponen logam, dan bahan insulasi. Jika faktor yang berlebihan tinggi dan durasinya terlalu panjang, itu dapat merusak transformator. Oleh karena itu, transformer dengan tinggi
Sisi tegangan 500kV harus dilengkapi dengan perlindungan berlebihan.
Tujuan pemasangan transformator perlindungan berlebihan adalah untuk mendeteksi situasi yang berlebihan dari transformator, segera mengeluarkan sinyal atau bertindak tersandung, sehingga kelebihan eksitasi transformator tidak melebihi batas yang diijinkan, dan mencegah kerusakan pada transformator karena eksitasi yang berlebihan.
